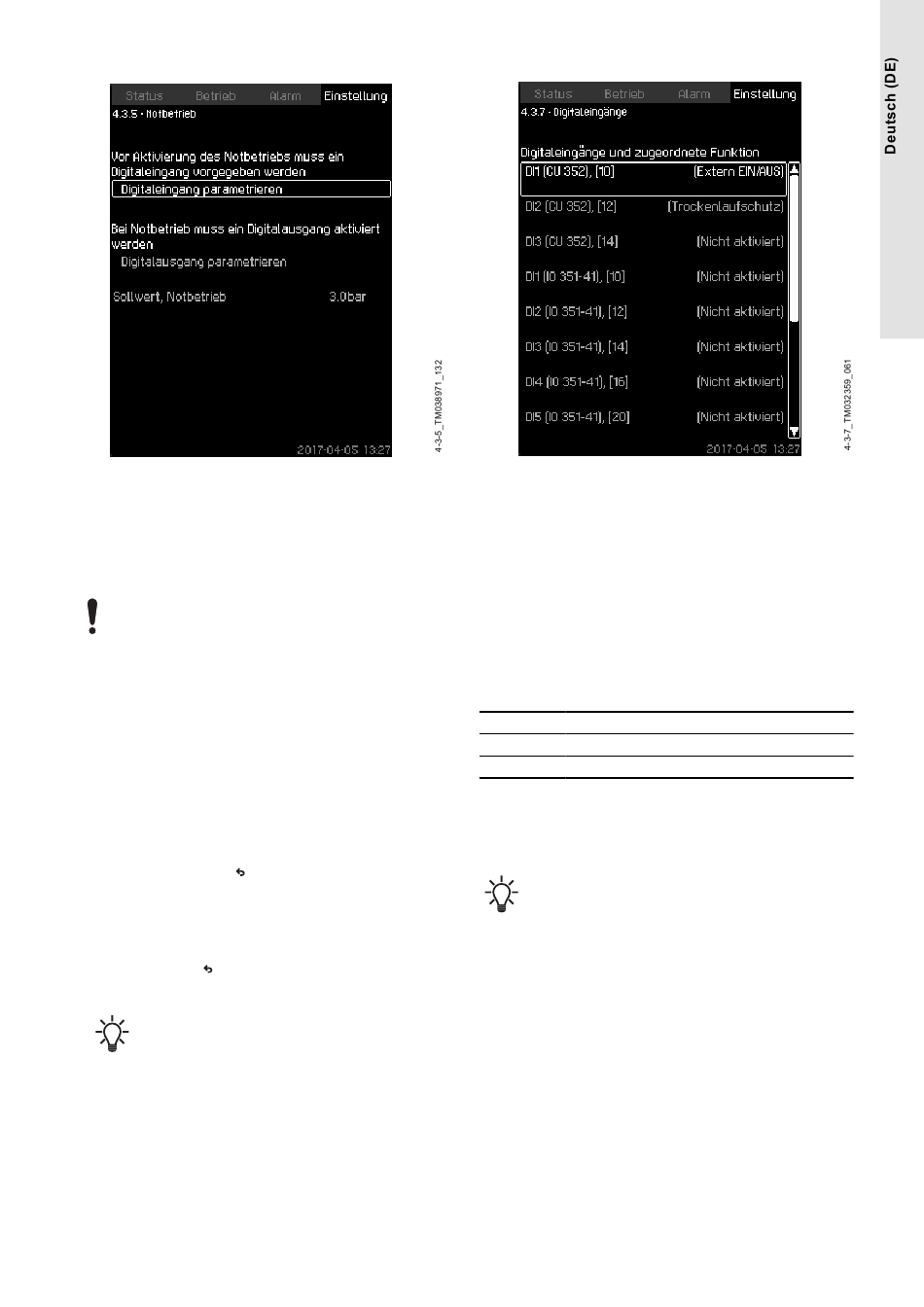

8.6.27 Notbetrieb (4.3.5)
Notbetrieb
Bedeutung
Diese Funktion wird bei Druckerhöhungsanwendungen verwendet.
Ist diese Funktion aktiviert, laufen die Pumpen weiter, auch wenn
eine Warnung oder ein Alarm vorliegt. Der Pumpenbetrieb erfolgt
gemäß einem eigenen Sollwert für diese Funktion.
Bei einer Sensorstörung laufen sowohl die Hauptpumpen
als auch die Reservepumpen mit voller Drehzahl.
Einstellmöglichkeiten
• Für das Einstellen des Digitaleingangs siehe Abschnitt
„Digitaleingänge" (4.3.7).
• Für das Einstellen des Digitalausgangs siehe Abschnitt
„Digitalausgänge" (4.3.9).
• Einstellen des Sollwerts für den Notbetrieb.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Notbetrieb >
Digitaleingang parametrieren.
1. Wählen Sie Folgendes aus: Digitaleingänge.
2. Wählen Sie Folgendes aus: Notbetrieb.
3. Drücken Sie 2 × die Taste .
4. Wählen Sie Folgendes aus: Digitalausgang parametrieren.
5. Wählen Sie Folgendes aus: Digitalausgänge.
6. Wählen Sie Folgendes aus: Notbetrieb.
7. Drücken Sie 2 × auf .
8. Stellen Sie Folgendes ein: Sollwert, Notbetrieb.
Wurde die Funktion wie oben beschrieben eingestellt,
können Sie sie auch über die Bildschirmseite
„Anlagenbetriebsart" aktivieren.
Weitere Informationen
8.4.2 Anlagenbetriebsart (2.1.1)
8.6.28 Digitaleingänge (4.3.7)
8.6.33 Digitalausgänge (4.3.9)
8.6.28 Digitaleingänge (4.3.7)
Digitaleingänge
Beschreibung
In diesem Menü können die Digitaleingänge der CU 352 eingestellt
werden. Jeder Digitaleingang (außer DI1) kann aktiviert und einer
bestimmten Funktion zugewiesen werden.
Standardmäßig besitzt die Anlage drei Digitaleingänge. Ist die
Anlage mit einem optional lieferbaren Modul IO 351B ausgestattet,
erhöht sich die Anzahl der Digitaleingänge auf 12.
Auf dieser Bildschirmseite sind alle Digitaleingänge so dargestellt,
dass ihre Position in der Anlage bestimmt werden kann.
Beispiel
DI1 (IO 351-41), [10]:
DI1: Digitaleingang Nr. 1
(IO 351-41): IO 351, GENIbus-Adresse 41
[10]: Klemme Nr. 10
Weitere Informationen zum Anschließen der unterschiedlichen
Digitaleingänge finden Sie im Schaltplan, der dem Schaltschrank
beiliegt.
Einstellbereich
Der Digitaleingang DI1 (CU 352) kann nicht ausgewählt
werden.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Digitaleingänge.
