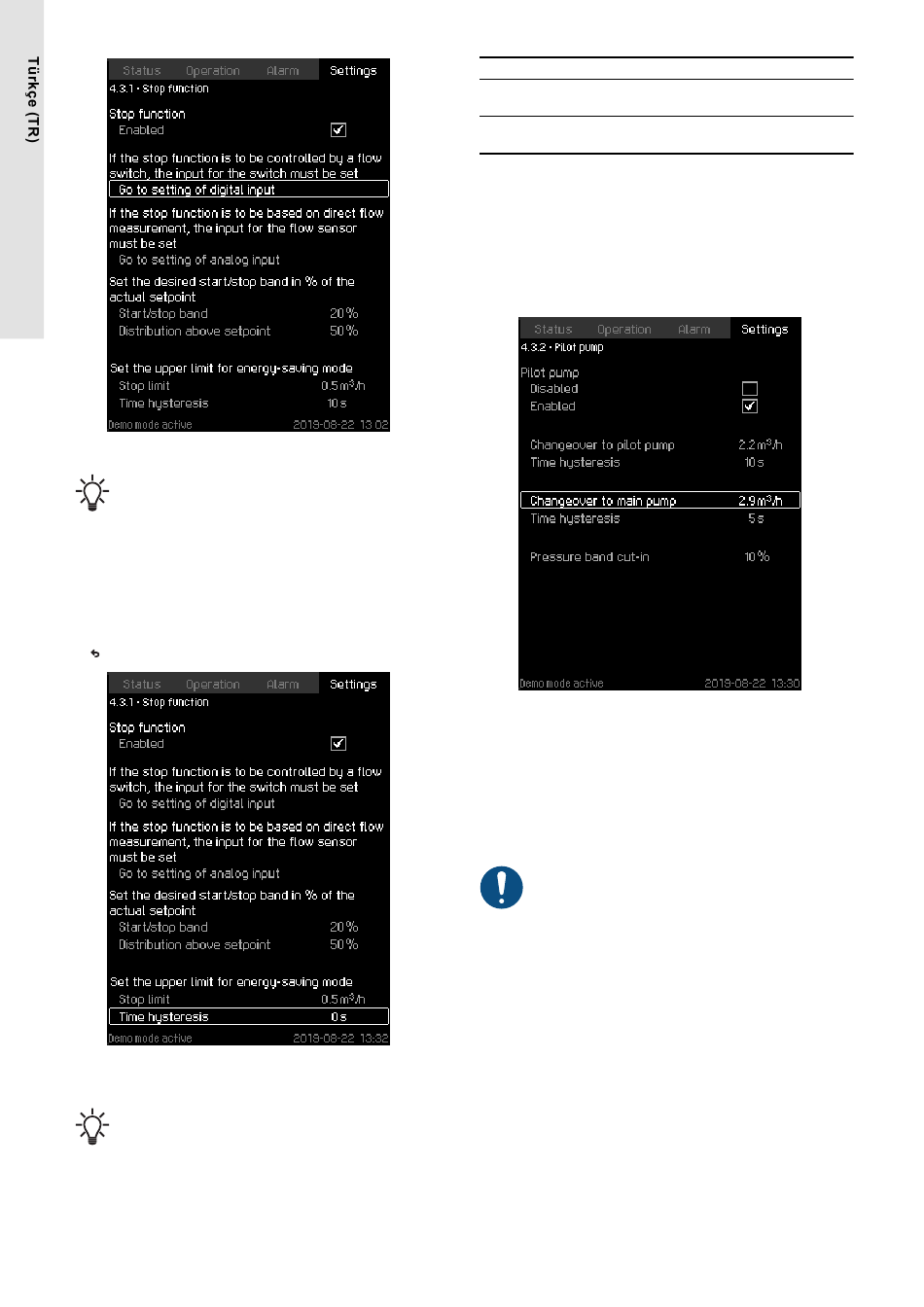

Debi şalterli sistem
Açık bir kontak düşük debiyi gösterir.
Debi ölçerli sistem
Aşağıdaki ek ayarları yapın:
1. Seçim yapın: Analog giriş ayarına git. Analog girişler (4.3.8)
ekranı açılır.
2. Debi ölçerin bağlanacağı analog girişi seçin.
3. Seçim yapın: Debi.
4. düğmesine 2 kez basın.
Debi ölçerli sistem
5. Ayarlayın: Durdurma sınırı.
Standart olarak, 10 saniyelik bir algılama gecikmesi vardır.
Fabrika ayarları
Bu işlev, tablodaki ayarları içeren basınçlandırma uygulamaları için
etkindir.
376
Başlatma-durdurma bandı: 25 %
bir pompada görülen nominal
Minimum debi:
debinin % 30'u.
Ayar noktasının üstünde
50 %
dağıtım:
Bu işlev, tüm diğer uygulamalarda devre dışı bırakılmıştır.
İlgili bilgilendirme
6. Kontrol varyantları hakkında genel bilgi
8.3.4 Ayar noktası (1.2.2)
8.6.28 Dijital girişler (4.3.7)
8.6.30 Analog girişler (4.3.8)
8.6.25 Pilot Pompa (4.3.2)
Pilot pompa
Açıklama
Debi değişkenliği düşük olan uygulamalarda pilot pompalı bir sistem
önerilir.
Yüksek verimlilik elde etmek için önerilen pilot pompa boyutu, ana
pompanın Q değerinin %20-25'i arasında olmalıdır.
nom
Pilot pompa ve ana pompa için hem devreye girme hem de
devreden çıkma hızı, pompa eğrisi verileri kullanılarak hesaplanır.
Pilot pompa, PC Tool kullanılarak etkinleştirilmelidir. Pilot
pompa için pompa verilerini yüklemenizi veya menüye
gidip manuel olarak girmenizi öneririz.
1. Pilot pompayı etkinleştirin veya devre dışı bırakın.
2. : Ana pompadan pilot pompaya geçiş debisini ayarlayın. Fabrika
ayarları, pilot pompa Q değerinin %75'idir.
nom
3. : Geçiş için gecikme süresini, geçiş öncesinde sabit bir düşük
debiye ayarlayın.
4. : Pilot pompadan ana pompaya geçiş debisini ayarlayın. Fabrika
ayarı, pilot pompa Q değerinin %95'idir.
nom
5. : Geçiş için gecikme süresini, geçiş öncesinde sabit bir düşük
debiye ayarlayın.
6. : Basınç bandını, ayar noktasının yüzdesi olarak ayarlayın.
Basınç bandı, pompaların devreye girmesi veya devreden
çıkması için kullanılır.
• Pilot pompa sabit bir ayar noktası + basınç bandı çıkış
basıncına yükseldiğinde ana pompalar devreden çıkar.
• Ana pompalar sabit bir ayar noktası + basınç bandı çıkış
basıncına yükseldiğinde pilot pompa devreden çıkar.
