Ekran 1-3 için işlev türü.

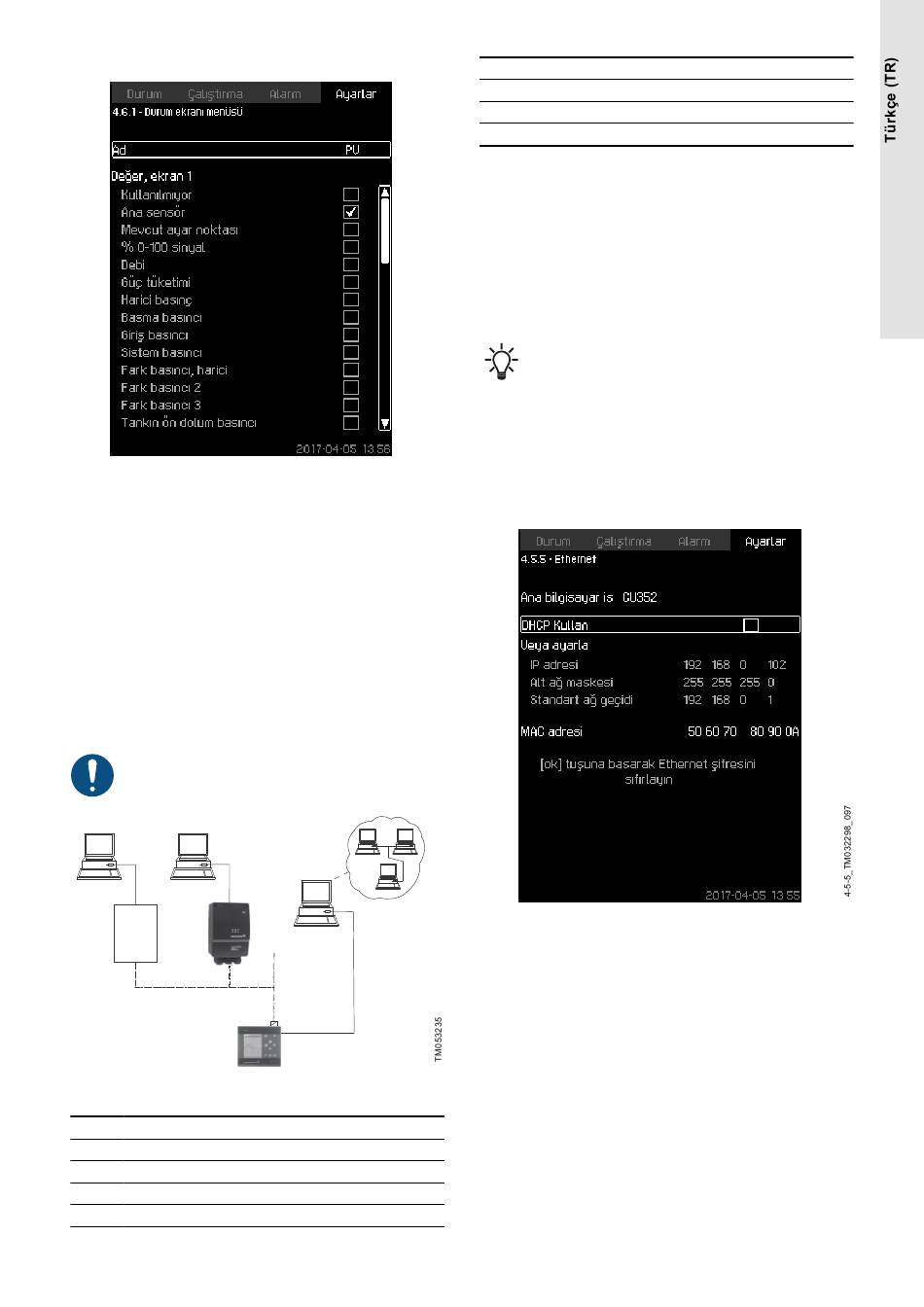

Durum ekranı menüsü (4.6.1)
Kontrol paneliyle ayar
• Ayarlar > Durum ekranı menüsü
1. 1., 2. veya 3. ekranı seçin ve [OK] düğmesine basın.
2. Ekran için bir isim belirleyin.
3. 1., 2. veya 3. ekran için değer seçin.
Fabrika ayarları
Ekran 1: PV, Ana sensör
Ekran 2: SP, mevcut ayar noktası
8.7 Veri iletişimi
CU 352, harici bir GENIbus veya Ethernet bağlantısı vasıtasıyla
bilgisayar gibi harici ünitelerle iletişim sağlayan bir donanıma
sahiptir.
Ürün, sadece katı erişim kontrolü bulunan korumalı
şebeke alt ağlarına bağlanmalıdır.
7
3
Harici GENIbus ve Ethernet bağlantısıyla veri iletişimi
Konum Açıklama
1 İntranet
2 İnternet
3 Harici GENIbus bağlantısı
4 Ethernet bağlantısı
2
6 1
5
4
Konum Açıklama
5 Harici GENIbus modülü (opsiyonel)
6 Grundfos CUI haberleşme arayüzü
7 Üçüncü taraf ağ geçidi
8.7.1 Ethernet
Ethernet, yerel ağlar (LAN) için en yaygın kullanılan standarttır. Bu
teknolojinin standartlaşmasıyla, elektrikli üniteler arasında iletişim
kurmanın en kolay ve en ucuz yollarından bazıları gerçekleşmiştir.
Örneğin, bilgisayarlar arasında veya bilgisayarlarla kontrol üniteleri
arasında bu teknoloji sayesinde iletişim kurulabilir.
CU 352'nin web sunucusu sayesinde ethernet bağlantısı üzerinden
herhangi bir bilgisayar CU 352'ye bağlanabilir. Böylece, CU 352'nin
ve dolayısıyla sistemin harici olarak izlenebilmesi ve kontrol
edilebilmesi için CU 352'den bir bilgisayara kullanıcı arayüzü
aktarılabilir.
Güvenlik gereksinimlerinize göre sistem yöneticisine
danışarak CU 352 bağlantısını korumanız önerilir.
Ağ sunucusunu kullanmak için CU 352'nin IP adresini bilmelisiniz.
Tüm ağ ünitelerinin birbirleriyle haberleşmeleri için benzersiz
bir IP adresi olmalıdır. CU 352'nin fabrikadan ayarlı IP adresi
192.168.0.102'dir.
Fabrikadan ayarlı IP adresinin yerine IP adresinin dinamik ataması
kullanılabilir. Bu işlem, CU 352'de bulunan bir DHCP (Dinamik
Ana Bilgisayar Yapılandırma Protokolü) etkinleştirilerek veya web
sunucusu aracılığıyla yapılabilir. Aşağıdaki şekildeki örneğe bakınız.
Ethernet ayarlama örneği
CU 352 için bir IP adresinin dinamik olarak atanması, ağda
DHCP sunucusunun olmasını gerektirir. DHCP sunucusu elektrik
ünitelerine birkaç IP adresi atar ve iki ünitenin aynı IP adresini
almasını önler.
CU 352'nin web sunucusuna bağlantı için standart bir internet
tarayıcısı kullanılır.
Fabrikadan ayarlı IP adresini kullanmak istiyorsanız, ekranda
değişiklik yapılması gerekmez. İnternet tarayıcısını açın ve CU
352'nin IP adresini girin.
Dinamik atama kullanmak istiyorsanız DHCP Kullan seçeneğini
seçerek ve [ok] düğmesine tıklayarak işlevi etkinleştirmelisiniz. Bir
onay işareti, işlevin etkinleştirildiğini gösterir.
İnternet tarayıcınızı açın ve IP adresi yerine CU 352'nin
ana bilgisayar ismini girin. İnternet tarayıcısı artık CU 352'ye
bağlanmaya çalışacaktır. Ekranda ana bilgisayar adı okunabilir
ancak sadece bir GSC dosyası (yapılandırma dosyası) veya bir web
sunucusu vasıtasıyla değiştirilebilir.
