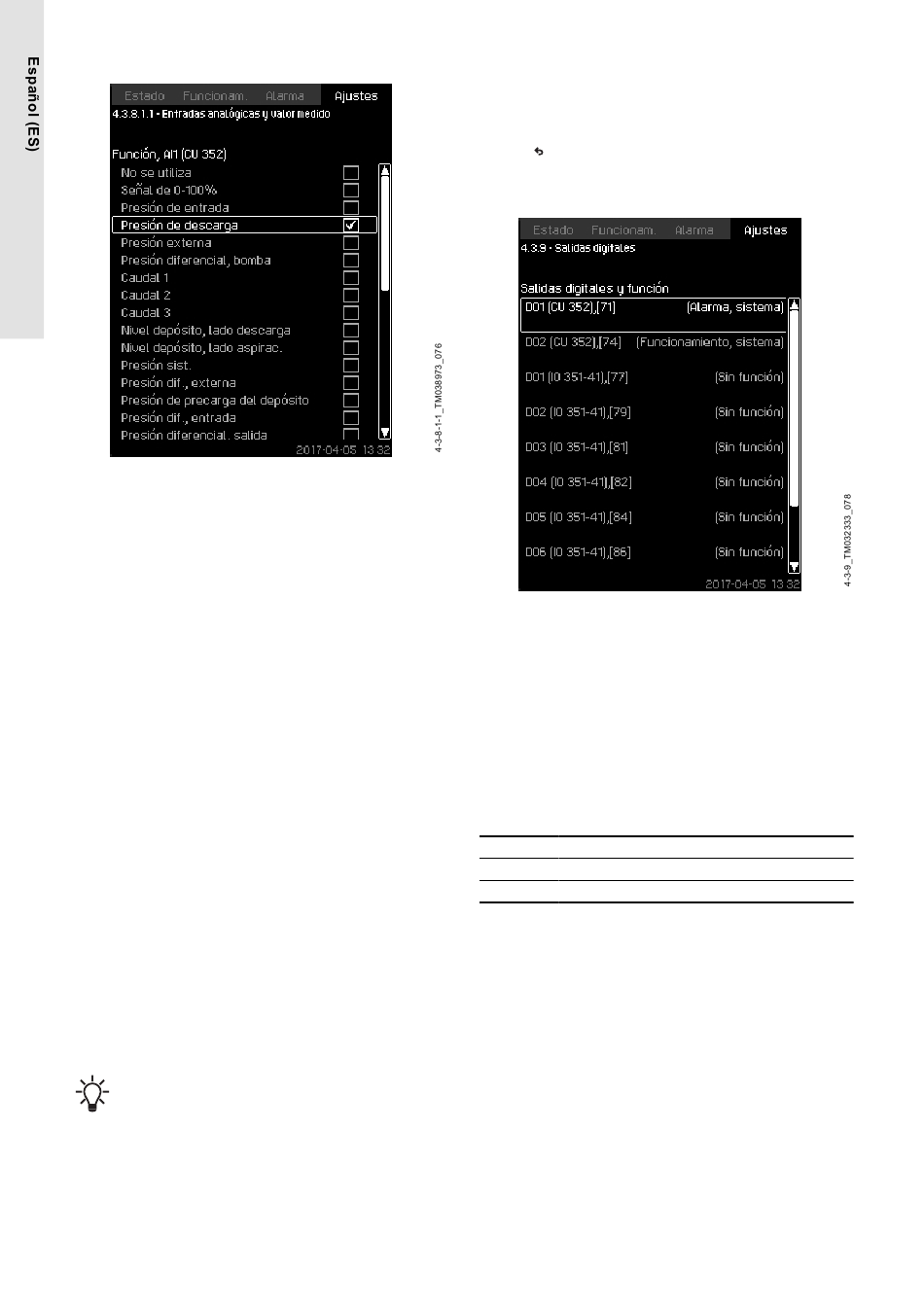

8.6.32 Entradas analógicas y valor medido (4.3.8.1.1-4.3.8.7.1)
Entradas analógicas y valor medido
Descripción
Una función puede vincularse con entradas analógicas individuales.
Rango de ajustes
Puede vincular una función por entrada analógica. Para obtener
más información, consulte las instrucciones de instalación y
funcionamiento del cuadro Control MPC.
• No se utiliza
• Señal de 0-100%
• Presión de entrada
• Presión de descarga
• Presión externa
• Presión diferencial, bomba
• Caudal1-3
• Nivel depósito, lado descarga
• Nivel depósito, lado aspirac.
• Presión sist.
• Presión dif., externa
• Presión de precarga del depósito
• Presión dif., entrada
• Presión diferencial, salida
• Temp. tubería retorno, ext.
• Temp. tubería alimentac.
• Temp. tubería retorno
• Temperatura diferencial
• Temperatura ambiente
• Potencia, bomba 1-6
• Potencia, VFD
• Multisensor1-6.
Configuración a través del panel de control
Si se utilizan varios caudales, el caudal medido y
mostrado será la suma de los caudales especificados.
• Ajustes > Funciones secundarias > Ir a ajuste de la entrada
analógica.
218
1. Seleccione: Entradas analógicas.
2. Seleccione: Valor de entrada medido. Aparecerá la pantalla
4.3.8.1.1.
3. Seleccione la entrada.
4. Pulse .
5. Ajuste los valores mínimo y máximo del sensor.
8.6.33 Salidas digitales (4.3.9)
Salidas digitales
Descripción
Cada salida digital puede activarse y vincularse con una función
específica.
El sistema tiene por lo general dos salidas digitales.
Si el sistema incorpora un módulo IO 351B (opcional), tendrá
9 salidas digitales.
Se mostrarán todas las salidas digitales para que pueda identificar
su ubicación física en el sistema.
Ejemplo
DO1 (IO 351-41) [71]:
DO1 Salida digital n.º 1
(IO 351-41) IO 351B, número GENIbus 41
[71] Terminal n.º 71
Para obtener más información sobre la conexión de diferentes
salidas digitales, consulte el esquema de conexiones suministrado
con la unidad de control CU 352.
