Pompalardan birinin nominal debisinin
%2-50'si (Q
Minimum debi:
ölçer üzerinden doğrudan debi ölçümü
seçildiyse ayarlanabilir.)
Ayar noktasının
0-100 %.
üstünde dağıtım:
Kontrol panelinden ayarlama
Debi şalteri veya debi ölçeri olmayan sistem
• Ayarlar > Ek işlevler > Durdurma işlevi.
• Seçim yapın: Etkinleştirildi.
1. Ayarlayın: Başlatma-durdurma bandı.
2. Seçim yapın: Debi durdurma parametrelerinin ayarına git.

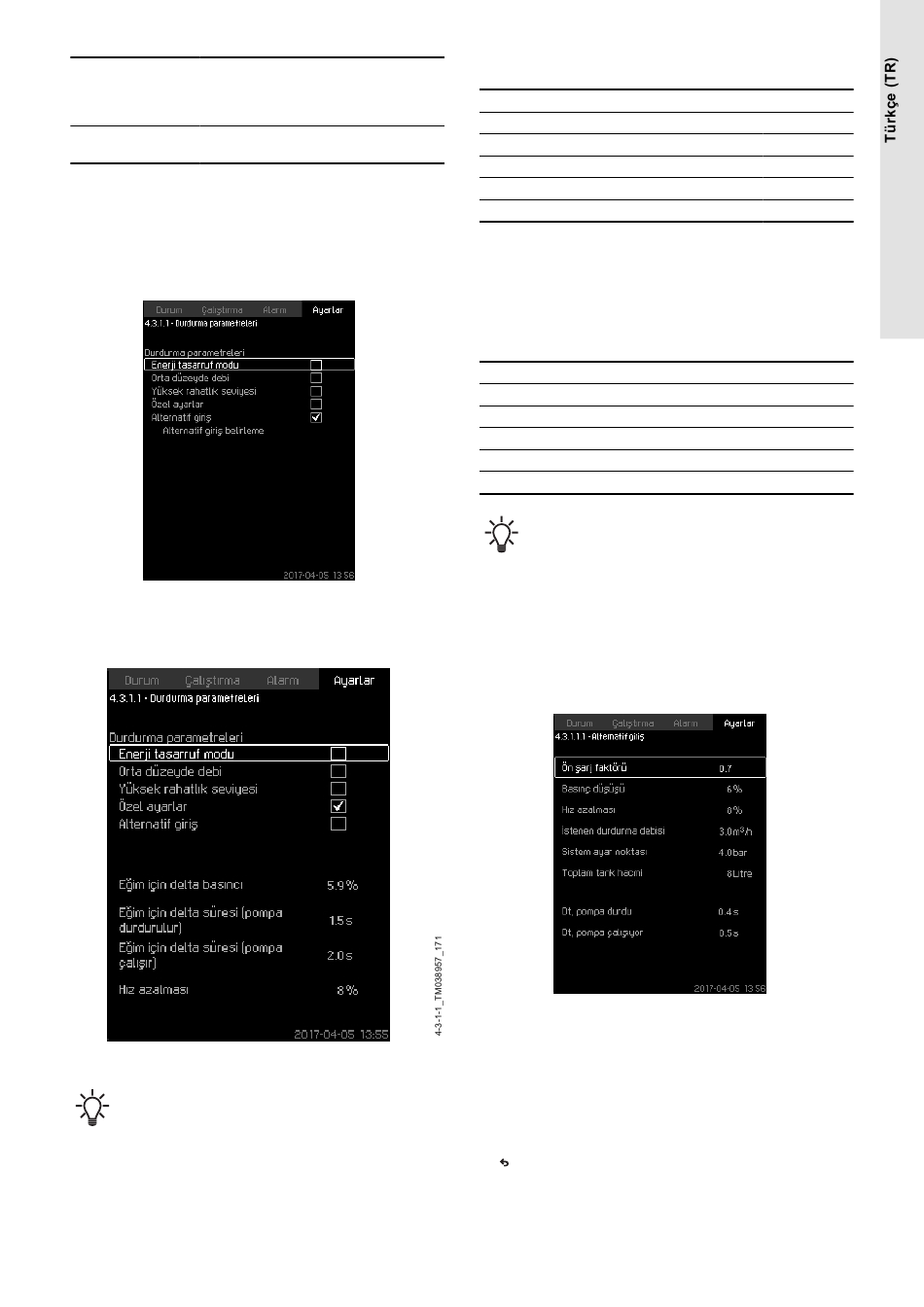

Durdurma parametreleri
3. Durdurma parametrelerinden birini seçin. Özel ayarlar özelliğini
seçerseniz aşağıdaki örneklerde gösterilen parametreleri
ayarlamalısınız.
Özel ayarlar
Pratik hesap: Hız azaltma = 2 × eğim için delta basıncı.
Örnek 1: Durdurma limiti Qmin'in (yüksek debi limiti)
arttırılması
• Eğim için delta basıncı değerini artırın.
• Eğim için delta süresi (pompa durdurulur) değerini azaltın.
• Eğim için delta süresi (pompa çalışır) değerini azaltın.
). (bu oran, yalnızca debi
Nom
• Hız azalması değerini artırın.
Durdurma sınırının artırılması örneği
Parametre
Eğim için delta basıncı
Eğim için delta süresi (pompa durdurulur)
Eğim için delta süresi (pompa çalışır)
Hız azalması
Örnek 2: Durdurma limiti Qmin'in (yüksek debi limiti)
azaltılması
• Eğim için delta basıncı değerini azaltın.
• Eğim için delta süresi (pompa durdurulur) değerini artırın.
• Eğim için delta süresi (pompa çalışır) değerini artırın.
• Hız azalması değerini azaltın.
Debi sınırının azaltılması örneği
Parametre
Eğim için delta basıncı
Eğim için delta süresi (pompa durdurulur)
Eğim için delta süresi (pompa çalışır)
Hız azalması
Durdurma sınırı depo boyutuna bağlıdır.
Alternatif giriş
Alternatif giriş seçeneğini seçerseniz kontrolör aşağıdaki giriş
değerlerine bağlı olarak durdurma parametrelerini hesaplar:
• sistem ayar noktası
• toplam tank hacmi
• ön dolum basıncı
• istenilen durdurma debisi.
Alternatif giriş
Debi şalterli sistem
Aşağıdaki ek ayarları yapın:
1. Seçim yapın: Dijital giriş ayarına git. Dijital girişler (4.3.7)
ekranı açılır.
2. Debi şalterinin bağlanacağı dijital girişi seçin.
3. Seçim yapın: Debi anahtarı.
4. düğmesine basın.
Değer
6 %
1,5 saniye
2,0 saniye
10 %
Değer
3 %
15,0 saniye
25,0 saniye
6 %
