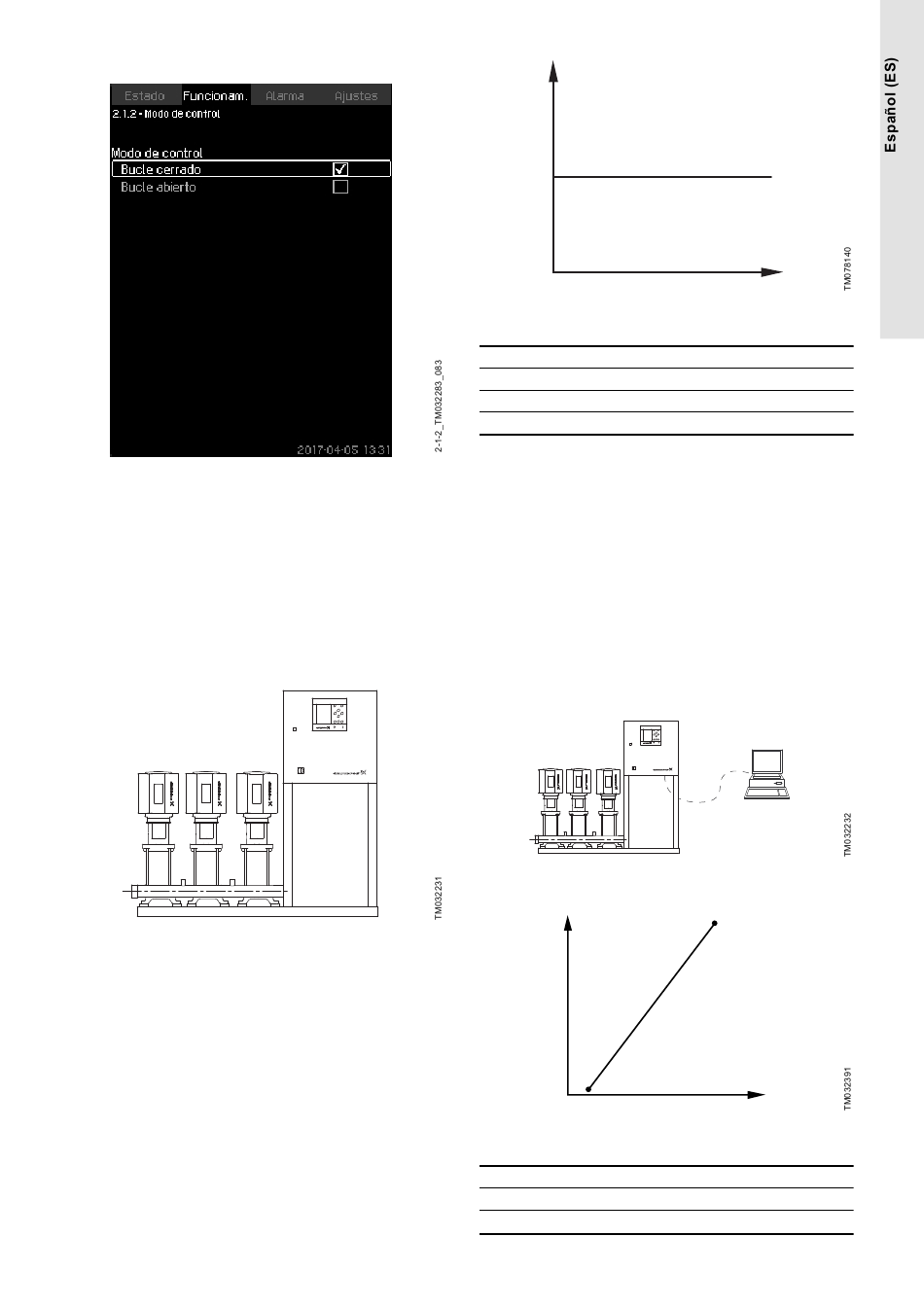

8.4.3 Modo de control (2.1.2)
Modo de control
Descripción
Hay dos modos de control; concretamente, en bucle cerrado y
abierto.
Bucle cerrado
El modo de control típico es Bucle cerrado, en el cual el
controlador PI integrado garantiza que el sistema alcance y
mantenga el punto de ajuste seleccionado. El rendimiento se basa
en el punto de ajuste establecido para bucle cerrado. Consulte las
siguientes figuras.
Sistema controlado por el controlador PI incorporado (bucle
cerrado)
Y
A
Curva de regulación para el control en bucle cerrado
Pos. Descripción
X Tiempo [s]
Y P [bar]
A Punto de ajuste
Ajuste a través del panel de control
• Funcionam. > Ajustes adicionales > Modo de control >
Bucle cerrado.
Establezca el punto de ajuste. Consulte las secciones
"Funcionamiento" (2) y "Puntos de ajuste alternativos" (2.1.3).
Bucle abierto
En el modo de control en bucle abierto, las bombas funcionan a
una velocidad fija. La velocidad de la bomba se calcula a partir del
rendimiento ajustado por el usuario (0-100 %). El rendimiento de la
bomba en porcentaje es proporcional al caudal.
El modo de control en bucle abierto se suele utilizar cuando
un controlador externo controla el funcionamiento del sistema
mediante una señal externa. El controlador externo puede ser,
por ejemplo, un sistema de gestión de un edificio conectado al
sistema MPC. En tales casos, el sistema MPC funciona a modo de
actuador.
Sistema con controlador externo (bucle abierto)
Y
0
5
Curva de regulación para el control en bucle abierto
Pos. Descripción
X Entrada [%] de controlador externo
3
Y
Caudal [m /h]
X
X
