7.1 Кнопки й світлові індикатори
Кнопки на панелі керування CU 352 активні, коли вони включені.
Супутня інформація
7. Панель керування, CU 352
7.1.1 Стрілка вправо (2)
Натисніть [>] для переходу до наступного меню в структурі
меню. При натисканні [>] в разі підсвіченого меню Settings , ви
перейдете до меню Status.
7.1.2 Довідка (3)
Коли ввімкнений цей символ при натисканні кнопки з'являється
довідковий текст, що застосовується до дисплея.
Закрийте текст, натиснувши .
7.1.3 Вгору і вниз (4 та 5)
Переміщення вгору і вниз по спискам за допомогою кнопок [∨]
та [∧].
Можна вибрати текст за допомогою кнопки [OK], коли він
знаходиться в полі.
Якщо текст позначено, і ви натискаєте [∧], то буде позначено
текст вище. При натисканні кнопки [∨] буде позначений текст
нижче.
Якщо натиснути кнопку [∨] в останньому рядку в списку, буде
виділено перший рядок.
Якщо натиснути кнопку [∧] у першому рядку списку, буде
виділено останній рядок.
7.1.4 Плюс і мінус (6 та 7)
Збільшення та зменшення значення за допомогою [+] та [-].
Збережіть за допомогою кнопки [OK].
7.1.5 Назад (8)
Натисніть , щоб повернутися на один екран назад у меню.
Нове значення не буде збережене, якщо ви змінили значення та
натиснули . Див. також розділ «OK» (10).
Якщо натиснути кнопку [OK] перед натисканням , то нове
1 2
значення буде збережене. Див. також розділ «OK» (10).
Status Settings Assist
7.1.6 Головна (9) Setpoint Control mode
5.00 bar Const. pressure
Натисніть , щоб повернутися до меню Status .
Operaring mode Actual controlled value
Normal
4.90 bar
7.1.7 OK (10)
Використовуйте цю кнопку для введення.
9 8 7 6
Кнопка також використовується для налаштування значення.
Натисніть кнопку [OK], щоб зберегти зміни, якщо ви змінили
значення.
7.1.8 Світлові індикатори (11 та 12)
Панель керування містить зелений та червоний світлові
індикатори.
Зелений світловий індикатор буде світитися, коли система
працює, і блиматиме, коли систему буде зупинено.
Червоний світловий індикатор загориться при наявності
аварійного сигналу або попередження. Пояснення несправності
можна знайти в списку аварійних сигналів.
7.1.9 Яскравість дисплея (13)
Змінити яскравість дисплея можна за допомогою цієї кнопки:
1. Натисніть .
2. Відрегулюйте яскравість зображення кнопками [+] та [-].
7.1.10 Підсвітка
Якщо протягом 15 хвилин не торкнутися жодної кнопки,
підсвітка дисплея почне тьмяніти, і з'явиться перше вікно в
меню «Status».
Натисніть будь-яку кнопку для вмикання підсвічування екрана.
3
5

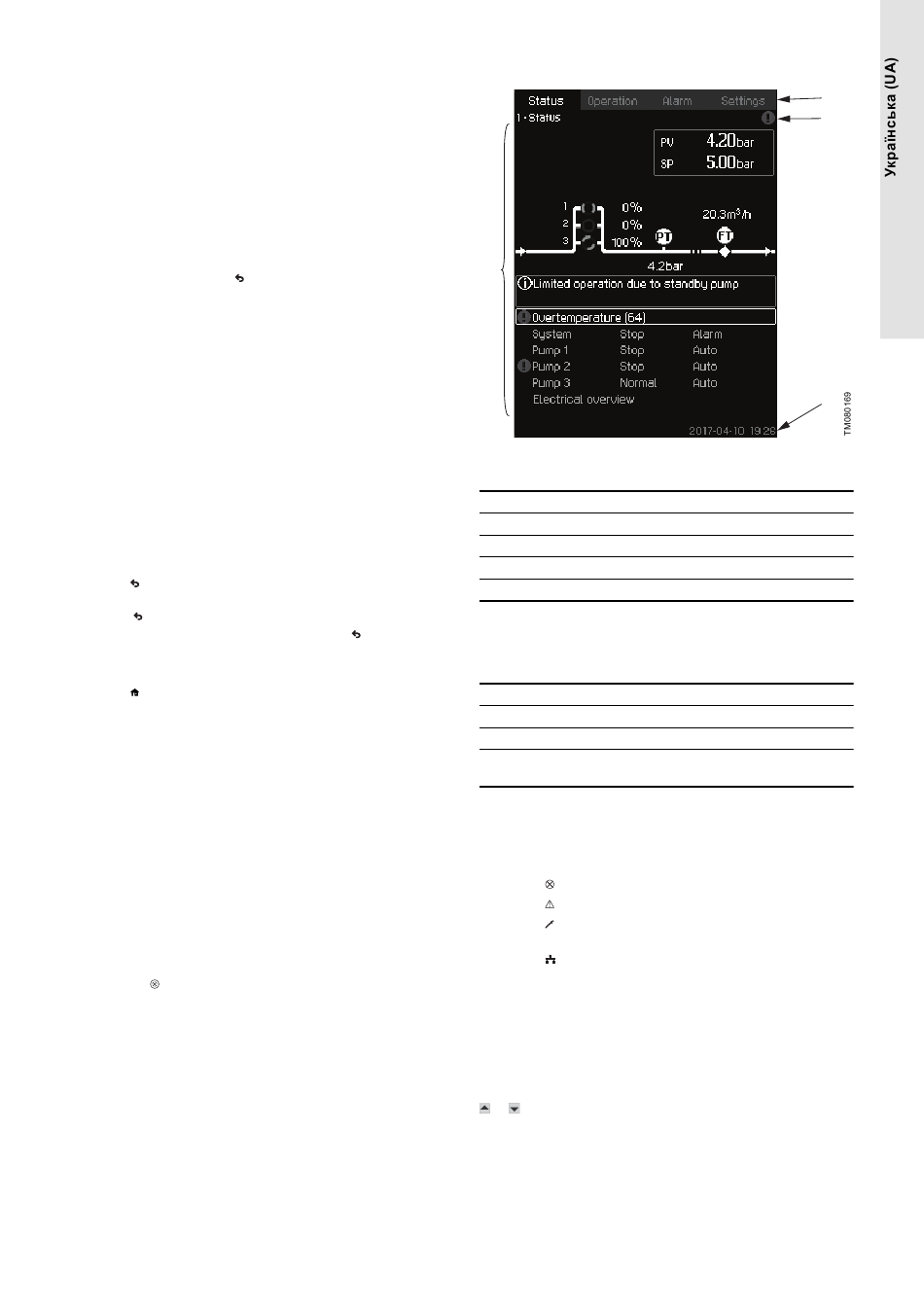

7.2 Дисплей
D
Дисплей
Поз. Опис
A Рядок меню
B Верхній рядок
C Нижній рядок
D Графічна ілюстрація
7.2.1 Рядок меню
Рядок меню (A) показано на дисплеї.
Дисплей має чотири головні меню:
Status Індикація стану системи
Operation Зміна робочих параметрів, таких як уставка.
Alarm Аварійний сигнал для пошуку несправностей
Зміна налаштувань (опція вимагає введення
Settings
пароля)
7.2.2 Верхній рядок
У верхньому рядку (B) відображається наступне:
• номер і назва екрану (з лівого боку);
• вибране меню (з лівого боку);
• символ у разі аварійного сигналу (з правого боку);
• символ у разі попередження (з правого боку);
• символ , якщо обрана мова обслуговування (з правого
боку);
• символ при наявності активного Ethernet-з'єднання.
7.2.3 Графічна ілюстрація
Графічна ілюстрація (D) може відображати стан, індикацію або
інші елементи, у залежності від положення в структурі меню.
На ілюстрації може бути показана вся система або її частина, а
також різні налаштування.
7.2.4 Панель прокрутки
Якщо перелік елементів ілюстрації перевищує вікно, то символи
та з'являються на панелі прокрутки праворуч. Переміщення
вгору та вниз по списках із цими символами.
7.2.5 Нижній рядок
У нижньому рядку (С) відображаються дата та час.
A
B
C
