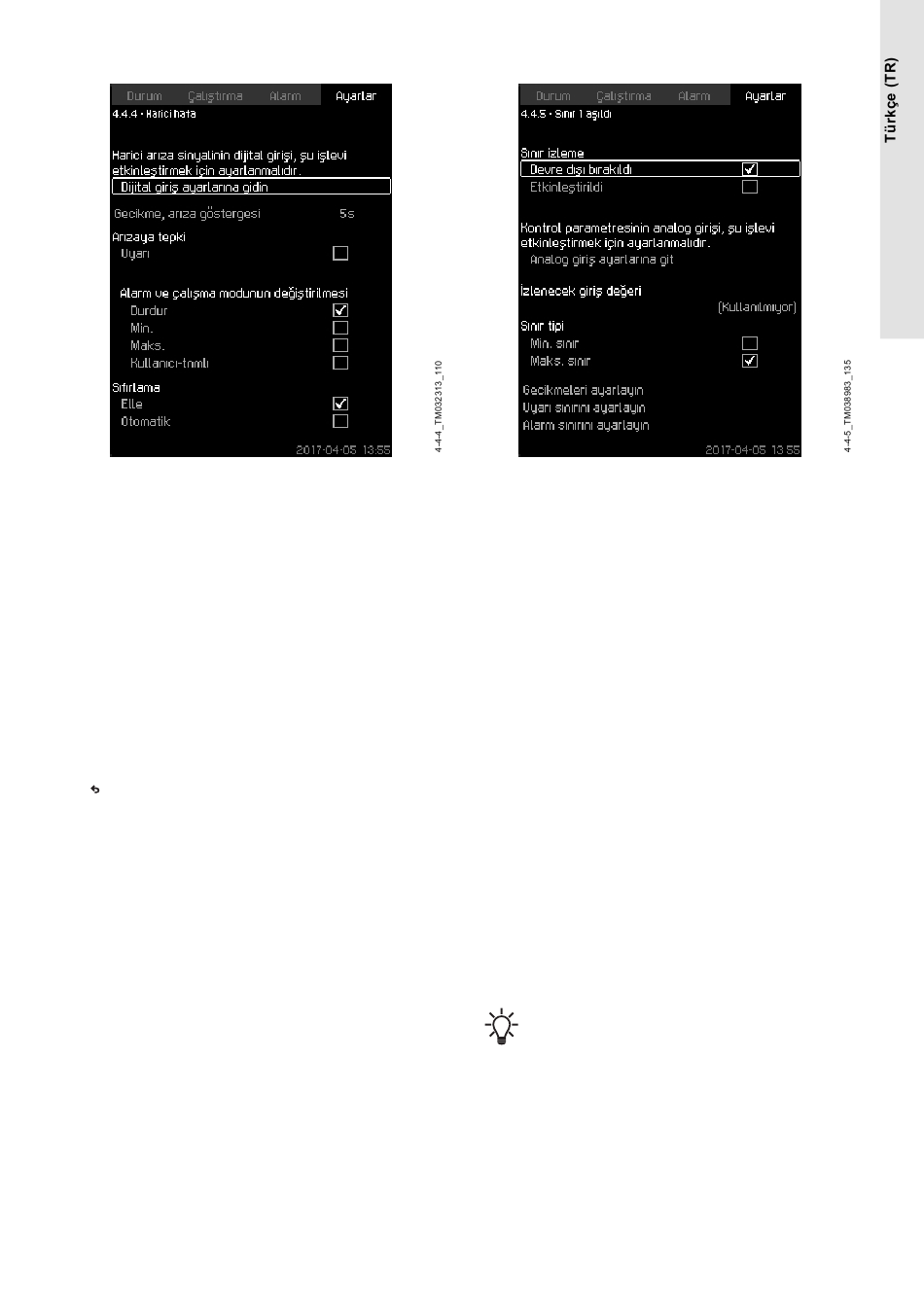

8.6.63 Harici hata (4.4.4)

Harici hata
Açıklama
CU 352, harici bir kontaktan arıza sinyali alabildiğinde bu işlev
kullanılır. Harici arıza durumunda CU 352 uyarı veya alarm verir.
Alarm verildiğinde sistem başka bir elle çalıştırma moduna (örn.
Durdur) geçer.
Ayar aralığı
• İşlev için dijital girişin seçilmesi.
• CU 352 tepki verene kadar kontak kapama ertelenmesi ayarı.
• Harici arızaya tepki: Uyarı ya da alarm ve çalıştırma modunun
değiştirilmesi.
• Alarmdan sonra yeniden başlatma Elle veya Otomatik.
Kontrol paneliyle ayar
• Ayarlar > İzleme işlevleri > Harici hata > Dijital giriş
ayarlarına gidin. Dijital girişler (4.3.7) ekranı açılır.
1. Girişi Harici arıza olarak ayarlayın.
2. düğmesine basın.
3. Ayarlayın: Gecikme, arıza göstergesi.
4. Harici arıza durumunda sadece uyarı gerekiyorsa Uyarı
ifadesini seçin. Sistem harici arıza için alarm veriyorsa ve
çalıştırma modunu değiştiriyorsa Elle veya Otomatik çalışma
modlarından birini seçin.
Fabrika ayarları
Bu işlev devre dışı bırakılmıştır. İşlev aktifse aşağıdaki değerler
fabrikada kurulmuştur:
• Gecikme: 5 saniye.
• Alarm durumunda çalışma modu: Durdur.
• Yeniden başlatma: Elle.
İlgili bilgilendirme
8.6.28 Dijital girişler (4.3.7)
8.6.64 Sınır 1 aşıldı (4.4.5 - 4.4.6)
Sınır 1 aşıldı
Açıklama
CU 352, bu işlevi kullanarak önceden belirlenmiş analog değerleri
izler. Bu değerler sınırların üzerine çıkarsa tepki verir. Her sınır,
maksimum veya minimum değer şeklinde belirlenebilir. İzlenen
değerlerin hepsine bir uyarı sınırı ve alarm sınırı tanımlanmalıdır.
Bu işlev sayesinde bir pompa sistemindeki iki farklı bölgeyi aynı
anda izlemek mümkündür; örn. tüketicideki basınç ve pompanın
basma basıncı. Böylece basma basıncın kritik bir seviyeye çıkması
engellenmiş olur.
Değer uyarı sınırının üzerine çıkarsa sistem uyarı verir. Değer alarm
sınırının üzerine çıkarsa pompalar durur.
Aşılan limitin tespit edilmesi ile bir uyarı veya alarmın devreye
alınması arasında bir gecikme ayarlayabilirsiniz. Bir uyarı veya
alarmın sıfırlanması için de bir gecikme ayarlayabilirsiniz.
Bir uyarı, otomatik olarak veya elle sıfırlanabilir.
Sınır tipi , Maks. sınır olarak ayarlandıysa alarm, otomatik veya
manuel olarak sıfırlanabilecek şekilde ayarlanabilir. Sınır tipi ,
Min. sınır olarak ayarlandıysa alarm, sadece manuel olarak
resetlenecek şekilde ayarlanabilir.
Yeniden başlatma belirli bir süre ertelenebilir. İşlev etkinleşmeden
önce sistem durumunun sabitlenmesi için başlatma gecikmesi de
ayarlayabilirsiniz.
Ayar aralığı
• İşlev için analog giriş seçilmesi.
• İzlenecek giriş değeri
• Sınır tipi (Min. sınır ve Maks. sınır)
• Uyarı sınırı
• Alarm sınırı.
Kontrol paneliyle ayar
İşlev etkinleştirilmeden önce analog girişler doğru bir
şekilde belirlenmelidir. Analog girişler (4.3.8) bölümüne
bakınız.
• Ayarlar > İzleme işlevleri > Sınır 1 aşıldı / Sınır 2 aşıldı >
Analog giriş ayarlarına git.
397
