8.6.5 External setpoint influence (4.1.3)
External setpoint influence
Опис
Завдяки цій функції можна адаптувати задане значення,
дозволяючи вимірювальним параметрам впливати на задане
значення. Зазвичай це аналоговий сигнал від датчика витрати
або температури, або подібного датчика. Огляд типів датчиків і
можливих положень див. в інструкції з монтажу та експлуатації
блоку керування MPC.
Як приклад, задане значення можна адаптувати до параметрів,
які можуть впливати на вихідний тиск або температуру системи.
Параметри, які впливають на продуктивність системи, показані
у відсотках від 0 до 100 %. Вони можуть тільки зменшити
задане значення, оскільки вплив у відсотках, поділений на 100,
множиться на задане значення:
Фактичне задане значення (SP) = вибране задане
значення × вплив (1) × вплив (2) × тощо.
Значення впливу можна встановлювати окремо.
Фільтр низьких частот забезпечує згладжування вимірюваного
значення, яке впливає на задане значення. Це призводить до
стабільних змін заданого значення.
Діапазон налаштування
• 0-100 % signal
• Inlet pressure
• Outlet pressure
• External pressure
• Diff. pressure, external
• Diff. pressure, pump
• Flow rate
• Tank level, outlet side
• Tank level, suction side
• Return-pipe temp., external
• Flow-pipe temperature
• Return-pipe temperature
• Differential temperature
• Ambient temperature
• Differential temperature.
444

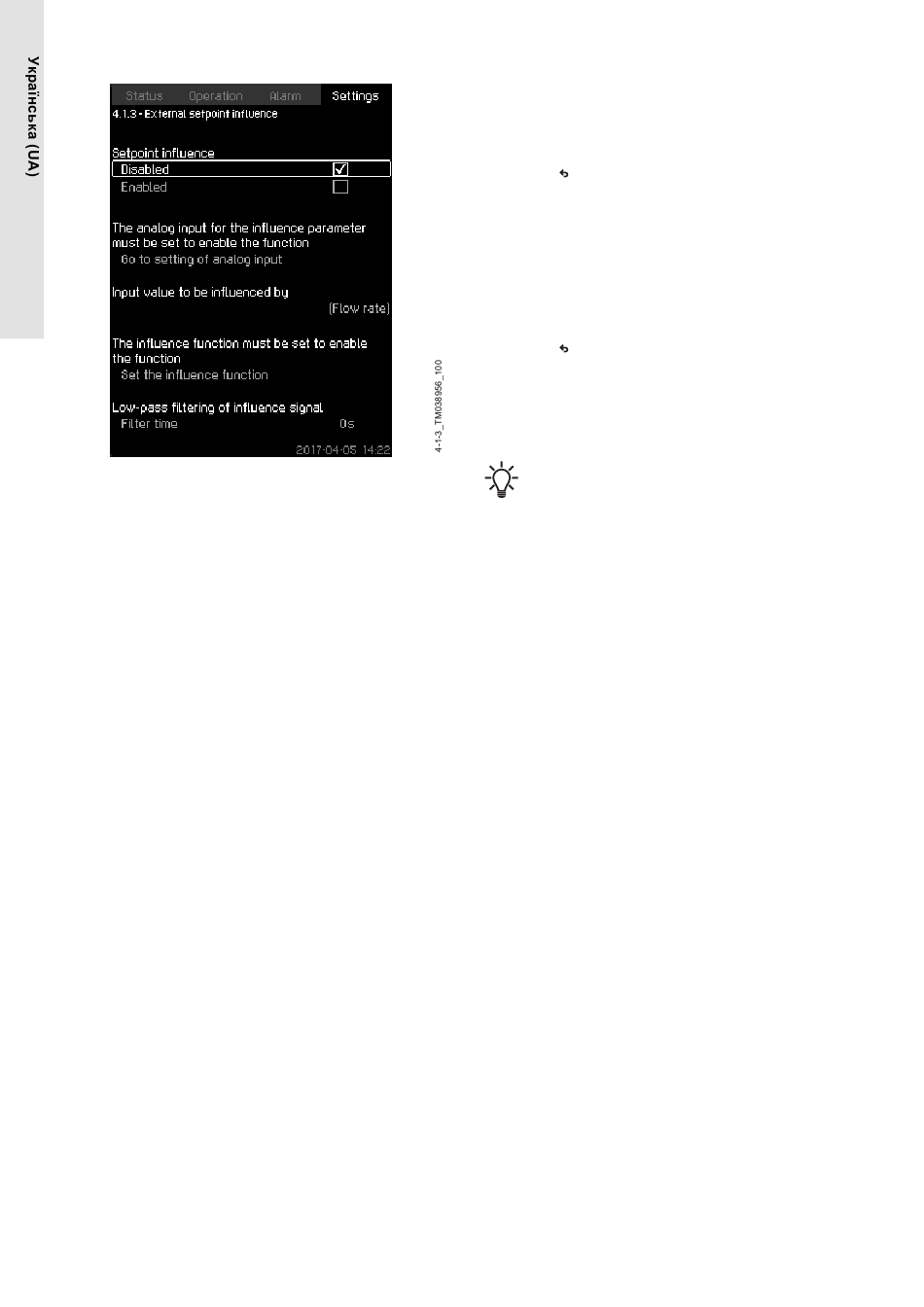

Налаштування за допомогою панелі керування
• Settings > Primary controller > External setpoint influence >
Input value to be influenced by. На екрані з'явиться перелік
доступних параметрів.
1. Виберіть параметр, який повинен впливати на задане
значення.
2. Натисніть .
3. Установіть функцію впливу. Див. розділ «Налаштування
функції впливу» (4.1.3.2).
4. Задайте кількість точок.
5. Установіть: External input value (Точка 1).
6. Значення вказується у відсотках: Reduce setpoint to (Точка
1).
7. Повторіть кроки 4-6 для всіх необхідних параметрів.
8. Натисніть .
9. Задайте в секундах: Filter time.
10. Виберіть: Enabled.
Заводські налаштування
Функцію деактивовано.
Якщо функцію мультидатчика активовано, то вона
матиме вищий пріоритет, ніж функціяExternal setpoint
influence, яку буде деактивовано.
Супутня інформація
8.6.6 Setting of influence function (4.1.3.2)
