• Arrêt - Faible demande.
La partie inférieure de l'écran (B) présente :
• l'alarme active la plus récente, le cas échéant, et la cause du
défaut avec le code de défaut entre parenthèses
• l'état du système avec le mode de fonctionnement actuel et la
source de commande
• l'état de la pompe avec le mode de fonctionnement réel
En cas de défaut, le symbole d'avertissement
symbole d'alarme s'affiche dans la barre (C) avec la
cause et le code de défaut, par exemple Surchauffe (64).
Si le défaut concerne l'une des pompes, l'un des symboles
s'affiche également en face de la barre d'état (D) de la pompe
en question. En même temps, l'indicateur d'état de la pompe (E)
change de couleur et devient jaune ou rouge comme décrit dans
le tableau ci-dessous. Le symbole
la barre supérieure de l'écran (F). Tant que le défaut existe, ce
symbole s'affiche sur la barre supérieure de tous les écrans.
Pour ouvrir une barre de menu, sélectionner la ligne avec [∨] ou [∧]
et appuyer sur [OK].
L'écran permet d'ouvrir des écrans d'état indiquant les éléments
suivants :
• alarmes réelles
• état du système
• état de chaque pompe
Description de l'état de la pompe
Indicateur d'état de la
Description
pompe
Vert, clignotant La pompe fonctionne.
La pompe est prête (mais pas en servi-
Vert fixe
ce).
Jaune, clignotant Avertissement. La pompe fonctionne.
Avertissement. La pompe est prête
Jaune fixe
(mais pas en service).
Rouge fixe Alarme. La pompe est à l'arrêt.

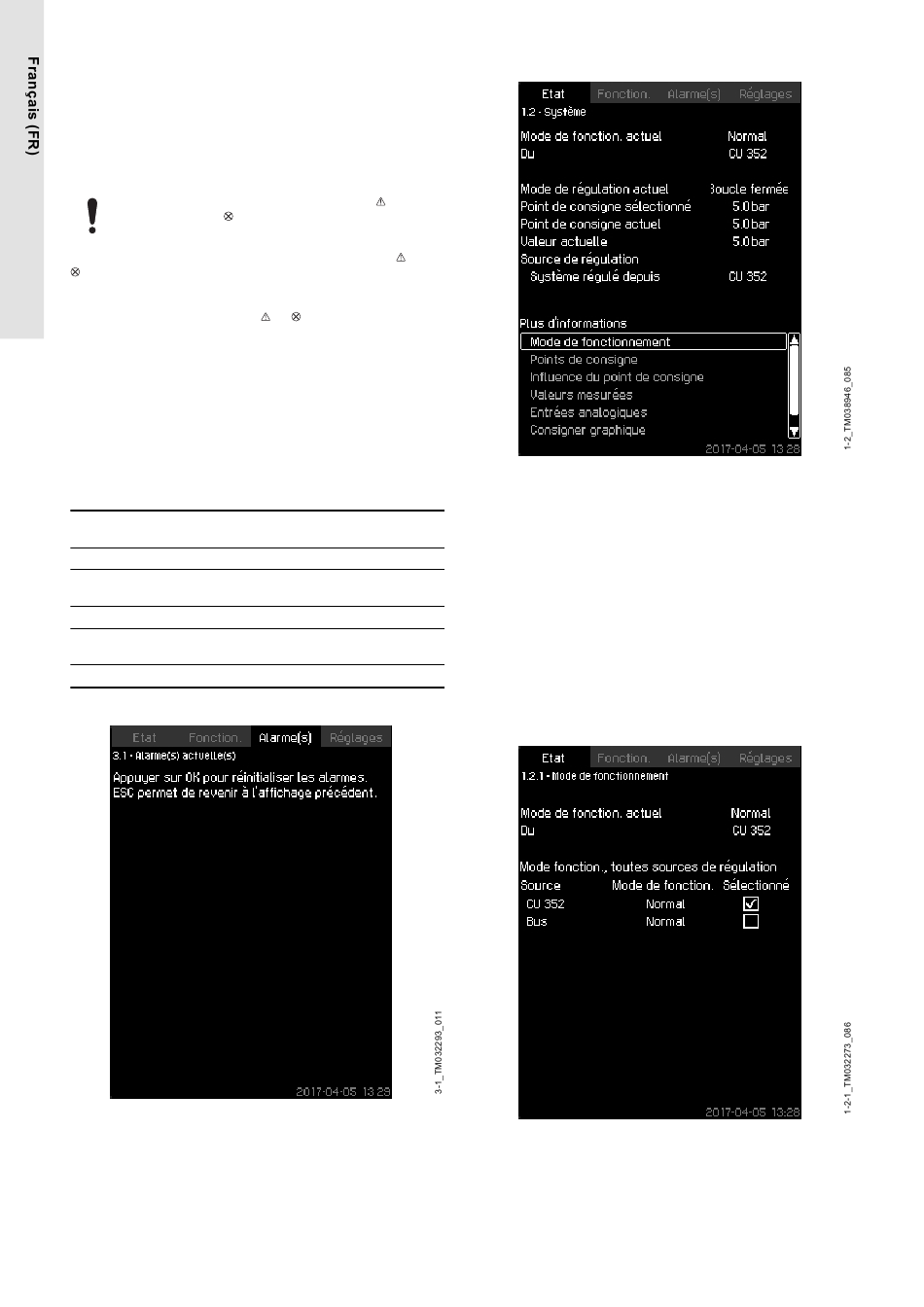

8.3.1 Alarme(s) actuelle(s) (3.1)
Alarme(s) actuelle(s)
Description
L'écran affiche les alarmes et les avertissements actifs non
réinitialisés.
Pour plus d'informations, voir paragraphes Alarmes réelles (3.1) et
Journal des alarmes (3.2).
266
ou le
ou
ou s'affiche à droite dans
8.3.2 Système (1.2)
Système
Description
Cet écran indique l'état opérationnel du système. Accéder aux
sous-écrans pour obtenir davantage de détails.
L'écran vous permet d'ouvrir les écrans suivants :
• Mode de fonction.
• Points de consigne
• Influence du point de consigne
• Valeurs mesurées
• Entrées analogiques
• Consigner graphique
• Etat batterie.
8.3.3 Mode de fonction. (1.2.1)
Mode de fonction.
Description
L'écran affiche le mode de fonctionnement du système et la source
de commande.
Modes de fonctionnement
