8.6.64 Überschreitung Grenzwert 1 (4.4.5-4.4.6)

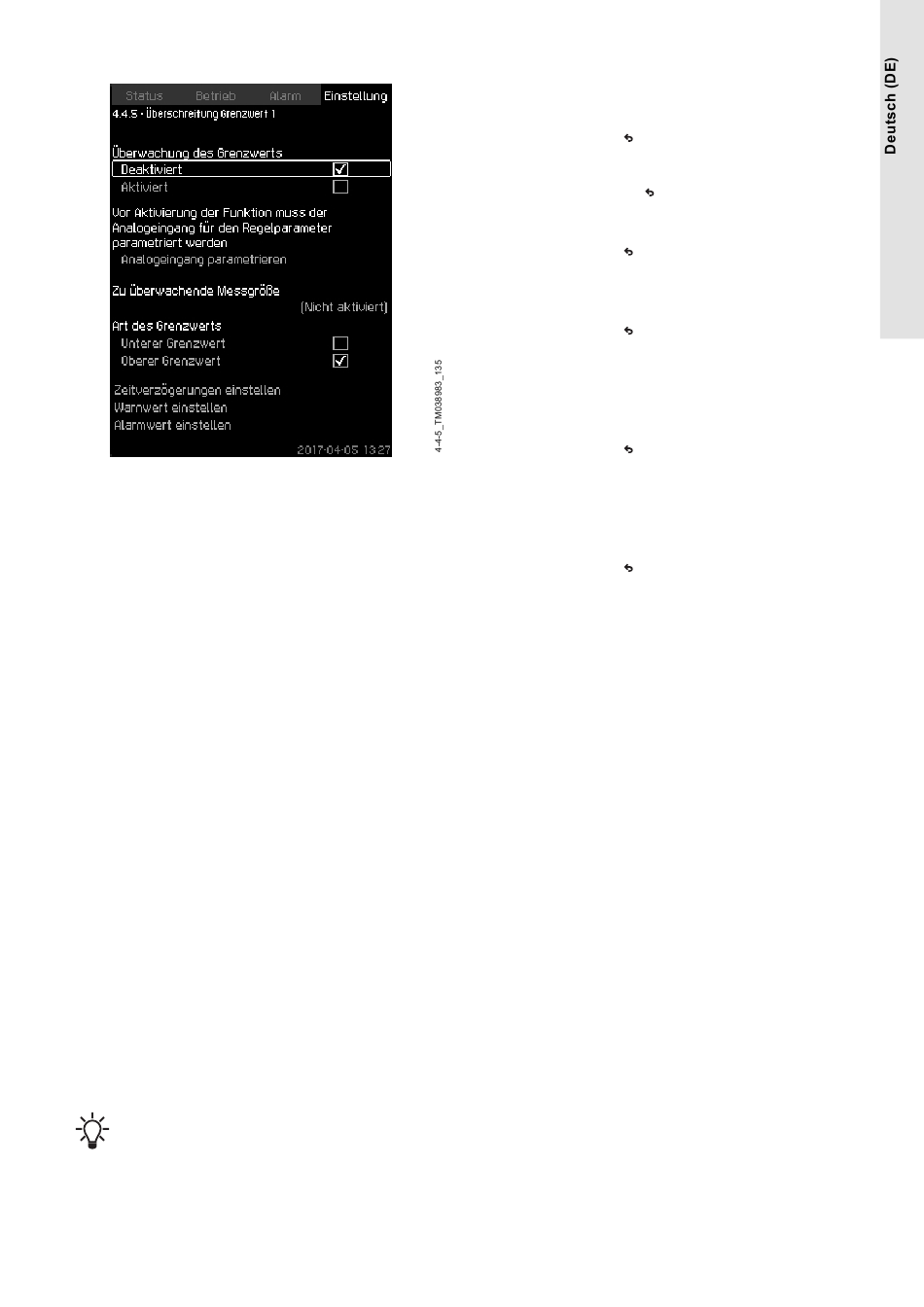

Überschreitung Grenzwert 1
Bedeutung
Mithilfe dieser Funktion kann die CU 352 die als Analogwerte
eingestellten Grenzen überwachen. Sobald die Grenzwerte
überschritten werden, erfolgt eine Reaktion. Jeder Grenzwert kann
als obere oder untere Grenze eingestellt werden. Geben Sie für
jeden zu überwachenden Parameter jeweils eine Warn- und eine
Alarmgrenze ein.
Mit der Funktion können zwei verschiedene Stellen einer
Pumpenanlage gleichzeitig überwacht werden, z. B. der Druck bei
einem Verbraucher und der Ausgangsdruck der Pumpe. Dadurch
wird gewährleistet, dass der Ausgangsdruck keinen kritischen Wert
erreicht.
Übersteigt der Wert die Warngrenze, wird eine Warnung
ausgegeben. Übersteigt der Wert die Alarmgrenze, werden die
Pumpen abgeschaltet.
Es kann eine Zeitverzögerung zwischen dem Erkennen der
Grenzwertüberschreitung und der Aktivierung der Warnung oder
des Alarms eingestellt werden. Eine Zeitverzögerung kann auch für
das Quittieren einer Warnung oder eines Alarms eingestellt werden.
Eine Warnung kann automatisch oder manuell quittiert werden.
Ist Art des Grenzwerts auf Oberer Grenzwert eingestellt, kann
ein Alarm automatisch oder manuell zurückgesetzt werden. Ist Art
des Grenzwerts auf Unterer Grenzwert eingestellt, kann ein
Alarm manuell zurückgesetzt werden.
Der Wiederanlauf kann um eine einstellbare Zeit verzögert werden.
Es kann ebenfalls eine Anlaufverzögerung eingestellt werden,
die dafür sorgt, dass die Anlage einen stabilen Betriebszustand
erreicht, bevor die Funktion aktiviert wird.
Einstellmöglichkeiten
• Auswählen des Analogeingangs für diese Funktion
• Zu überwachende Messgröße
• Art des Grenzwerts (Unterer Grenzwert und Oberer
Grenzwert)
• Warnwert
• Alarmgrenze
Einstellungen über das Bedienfeld
Die Analogeingänge müssen korrekt eingestellt sein,
bevor die Funktion aktiviert wird. Siehe Abschnitt
„Analogeingänge" (4.3.8).
• Einstellung > Überwachungsfunktionen > Überschreitung
Grenzwert 1 / Überschreitung Grenzwert 2 > Analogeingang
parametrieren.
1. Wählen Sie einen Analogeingang aus.
2. Wählen Sie Folgendes aus: Zu überwachende Messgröße.
Die Bildschirmseite 4.3.8.1.1 wird aufgerufen.
3. Wählen Sie einen Eingang aus.
4. Drücken Sie die Taste .
5. Stellen Sie den oberen und unteren Grenzwert für den
Sensormessbereich ein.
6. Drücken Sie 2 × die Taste .
7. Wählen Sie Folgendes aus: Zu überwachende Messgröße.
8. Wählen Sie einen Eingang aus.
9. Drücken Sie die Taste .
10. Wählen Sie Folgendes aus:
• Unterer Grenzwert oder Oberer Grenzwert.
• Zeitverzögerungen einstellen.
11. Drücken Sie die Taste .
12. Wählen Sie Folgendes aus:
• Warnwert einstellen
• Aktiviert.
13. Stellen Sie den Grenzwert ein.
14. Wählen Sie die Reset-Art aus: Manuell oder Auto.
15. Drücken Sie die Taste .
16. Wählen Sie Folgendes aus:
• Alarmwert einstellen
• Aktiviert.
17. Stellen Sie den Grenzwert ein.
18. Wählen Sie die Reset-Art aus: Manuell oder Auto.
19. Drücken Sie die Taste .
20. Wählen Sie Folgendes aus: Aktiviert.
Werkseinstellung
Die Funktion ist deaktiviert.
Weitere Informationen
8.6.30 Analogeingänge (4.3.8)
