8.6.51 Multisensor 1-6 (4.3.25.1.1)

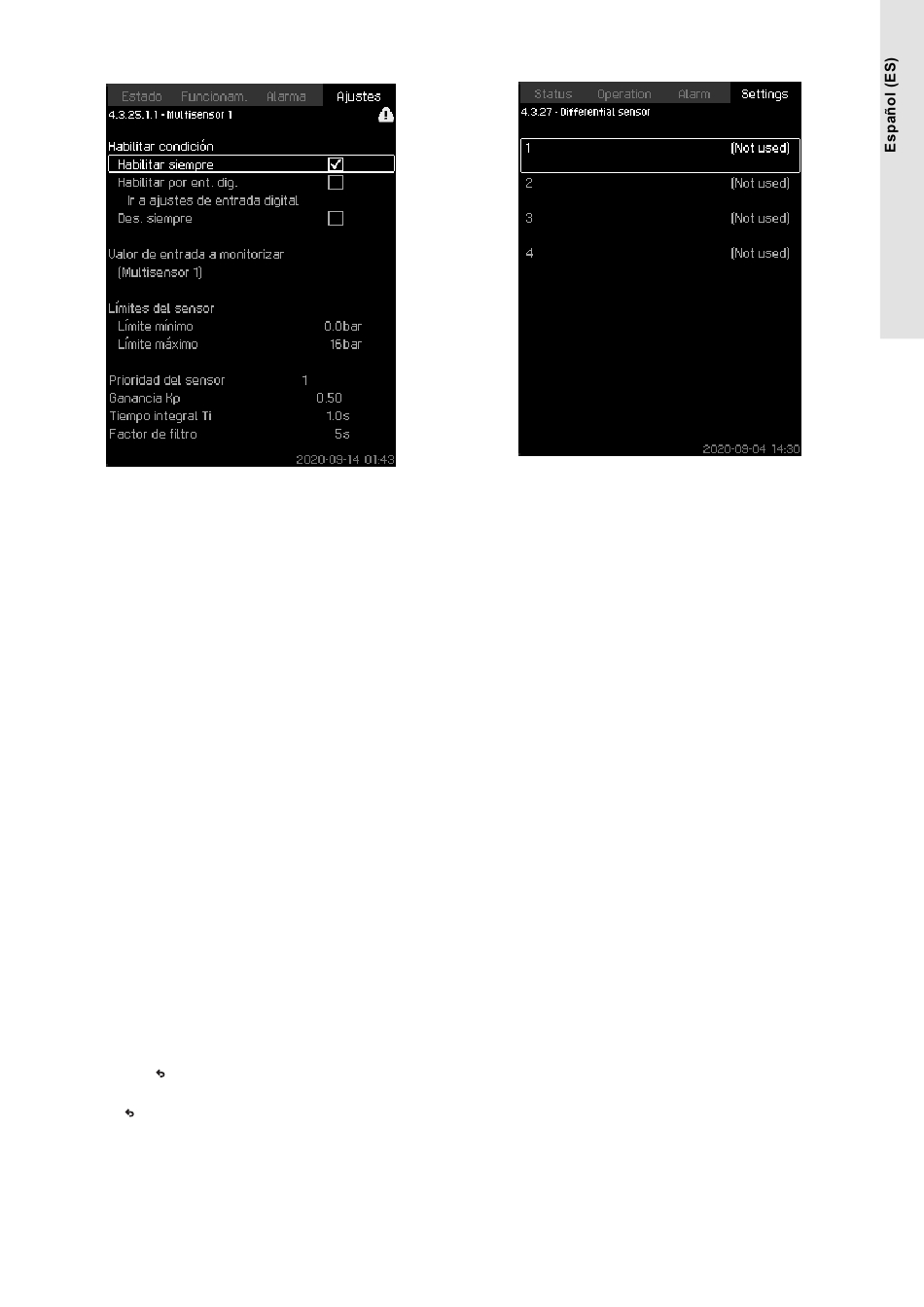

Multisensor 1-6
Descripción
Es necesario definir cada Multisensor para que la función actúe
correctamente.
Rango de ajustes
• ON/OFF.
Des. siempre: el parámetro de control permanecerá desactivado.
Habilitar siempre: el parámetro de control permanecerá activado.
Activación mediante la entrada digital: ajuste la entrada digital para
que active el parámetro de control.
• Valor de entrada a monitorizar: seleccione el valor de entrada
que desee monitorizar.
• Límite máximo para el valor de entrada seleccionado.
• Límite máximo para el valor de entrada seleccionado (no se
mostrará en el modo de ahorro de energía).
• Ganancia Kp: de −30 a 30. Tenga en cuenta que, si desea
efectuar un control inverso, debe definir un valor negativo para
Kp.
• Tiempo integral Ti: de 0,0 a 3.600 segundos.
• Prioridad del sensor (1-6, prioridad máxima = 1).
• Tiempo de filtro [s] (período de tiempo durante el cual se
promedia la señal de retroalimentación del sensor remoto).
Configuración a través del panel de control
• Ajustes > Funciones secundarias > Configuración de
multisensor > Multisensor1-6.
1. Ajuste los parámetros de activación/desactivación:
• Des. siempre
• Habilitar siempre
• Activación mediante la entrada digital
- Vaya al menú de ajustes de la entrada digital y
configúrela.
- Pulse una vez.
2. Seleccione el valor de entrada que desee monitorizar.
3. Pulse una vez.
4. Ajuste: Límites del punto de ajuste (seleccione: límites inferior
y superior).
5. Ajuste: Ganancia Kp y Tiempo integral Ti.
6. Ajuste: Prioridad del sensor (1 = prioridad máxima).
7. Ajuste: Factor de filtro.
8.6.52 Sensor diferencial (4.3.27)
Sensor diferencial
Descripción
Puede configurar hasta cuatro sensores diferenciales para los
valores de entrada y salida.
Ejemplo
Sensor diferencial 2.
Sensor diferencial 3.
Configuración a través del panel de control
• Ajustes > Funciones secundarias > Sensor diferencial.
