Grundfos Control MPC Montage- Und Betriebsanleitung Seite 103

8.3.10 Pumpe 1-6, Pilotpumpe (1.3 - 1.10)

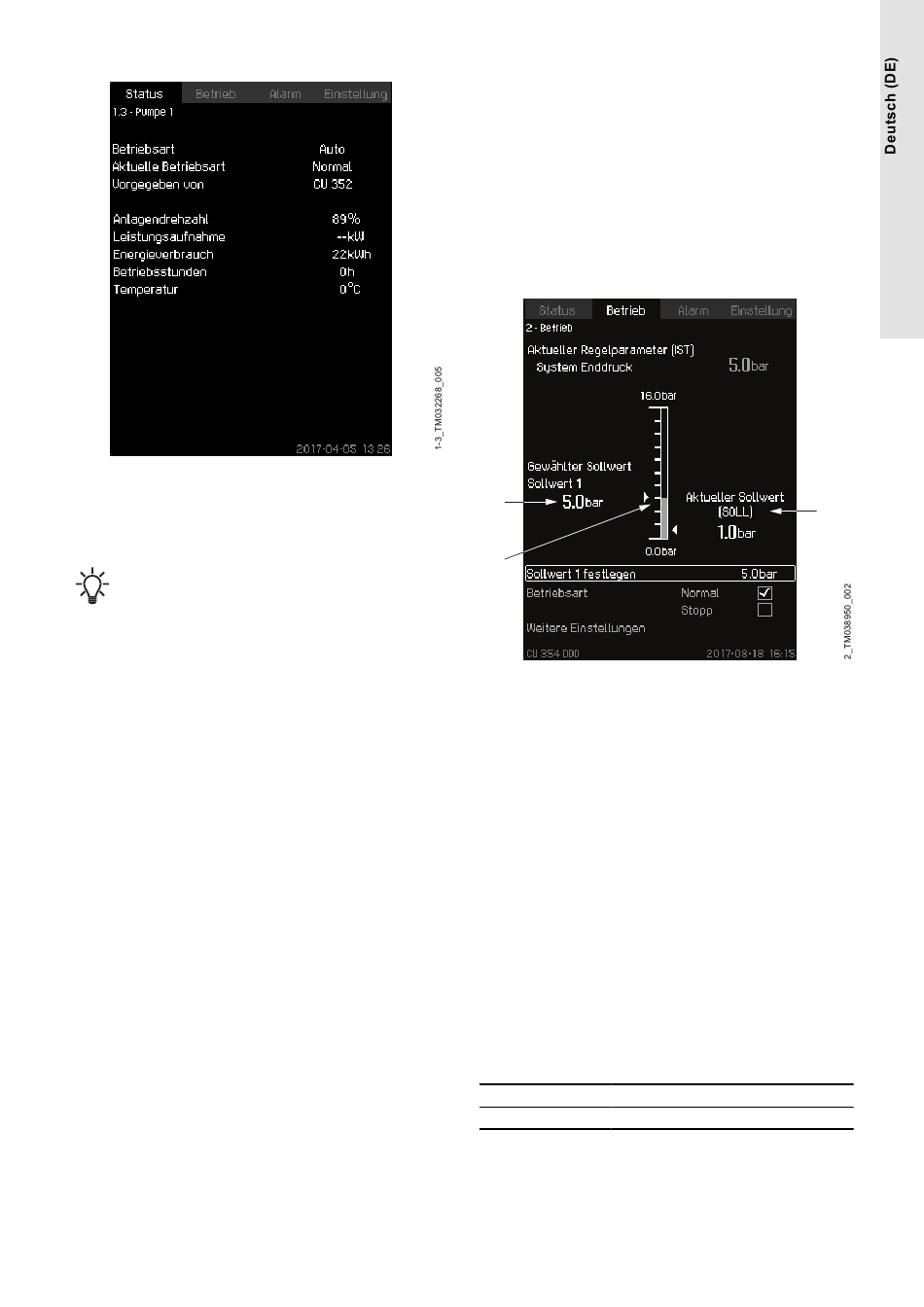

Pumpe 1
Bedeutung
Auf dieser Bildschirmseite wird der Betriebszustand der einzelnen
Pumpen angezeigt.
Die Bildschirmseiten für die Pilotpumpe werden nur
angezeigt, wenn diese Pumpen auch installiert sind.
Die Pumpen können auf verschiedene Betriebsarten eingestellt
sein:
• Auto
Zusammen mit den anderen Pumpen, die ebenfalls auf
Automatikbetrieb eingestellt sind, wird die Pumpe über den PI-
Regler geregelt, der sicherstellt, dass die Anlage die erforderliche
Leistung liefert.
• Manuell
Die Pumpe wird nicht über den PI-Regler geregelt. Im manuellen
Betrieb läuft die Pumpe mit einer der folgenden Betriebsarten:
• Max.: Die Pumpe läuft mit der voreingestellten maximalen
Drehzahl. Diese Betriebsart kann nur bei Pumpen mit
Drehzahlregelung ausgewählt werden.
• Normal: Die Pumpe läuft mit der voreingestellten Drehzahl.
• Min.: Die Pumpe läuft mit der voreingestellten minimalen
Drehzahl. Diese Betriebsart kann nur bei Pumpen mit
Drehzahlregelung ausgewählt werden.
• Stopp: Die Pumpe wurde abgeschaltet.
Zusätzlich zu den Informationen über die Betriebsart können im
Statusbildschirm verschiedene Parameter abgelesen werden, wie z.
B.:
• Aktuelle Betriebsart
• Steuermodus
• Anlagendrehzahl (bei ungeregelten Pumpen wird nur 0 oder
100 % angezeigt)
• Leistungsaufnahme (nur bei MPC-E/-EC)
• Energieverbrauch (nur bei MPC-E/-EC)
• Stunden (Betriebsstunden)
• Temperatur.
8.4 Betrieb (2)
In diesem Menü können die grundlegenden Parameter wie
Sollwert, Betriebsart, Regelungsart und Parameter zur Regelung
von einzelnen Pumpen eingestellt werden.
Weitere Informationen
8.4.2 Anlagenbetriebsart (2.1.1)
8.4.3 Regelungsart (2.1.2)
8.4.4 Alternative Sollwerte (2.1.3)
8.4.6 Pumpe 1-6 (2.1.4.1 - 2.1.4.6)
8.6.5 Externe Sollwertführung (4.1.3)
8.6.6 Einstellen des ext. Sollwerteinflusses (4.1.3.2)
8.4.1 Betrieb (2)
A
C
Betrieb
Bedeutung
Die Skala in der Mitte gibt den Einstellbereich an. Für den
geregelten Betrieb entspricht dieser dem Messbereich des
druckseitigen Sensors, hier 0-16 bar. Für den ungeregelten Betrieb
beträgt der Einstellbereich 0-100 %.
Links von der Skala wird der ausgewählte Sollwert 1 angezeigt
(A), d. h. der auf dieser Bildschirmseite eingestellte Wert.
Rechts von der Skala wird der aktuelle Sollwert angezeigt
(B), d. h. der Sollwert, der als Bezugswert für den PI-Regler
dient. Wurde keine Sollwertverschiebung ausgewählt, sind die
beiden Werte identisch. Der aktuelle Messwert (Ausgangsdruck)
wird als graue Säule innerhalb der Skala (C) angezeigt. Siehe
Abschnitt „Externe Sollwertverschiebung" (4.1.3) und „Einstellen der
Sollwertverschiebung" (4.1.3.2).
Unter dem Grafikteil befindet sich eine Menüzeile für die Einstellung
von Sollwert 1 und für die Auswahl der Betriebsart einschließlich
der Betriebsarten Normal und Stopp. Es können folgende
weitere Einstellungen ausgewählt werden: Anlagenbetriebsart,
Regelungsart, Alternative Sollwerte und Steuerung einzelner
Pumpen.
Einstellmöglichkeiten
Sollwert:
Geregelt: Messbereich des druckseitigen Sensors
Ungeregelt: 0-100 %
Einstellungen über das Bedienfeld
Sollwert
• Betrieb > Sollwert 1 einstellen, ungeregelt / Sollwert 1
einstellen, geregelt.
Stellen Sie den Wert ein.
B
