Grundfos Control MPC Montage- Und Betriebsanleitung Seite 148

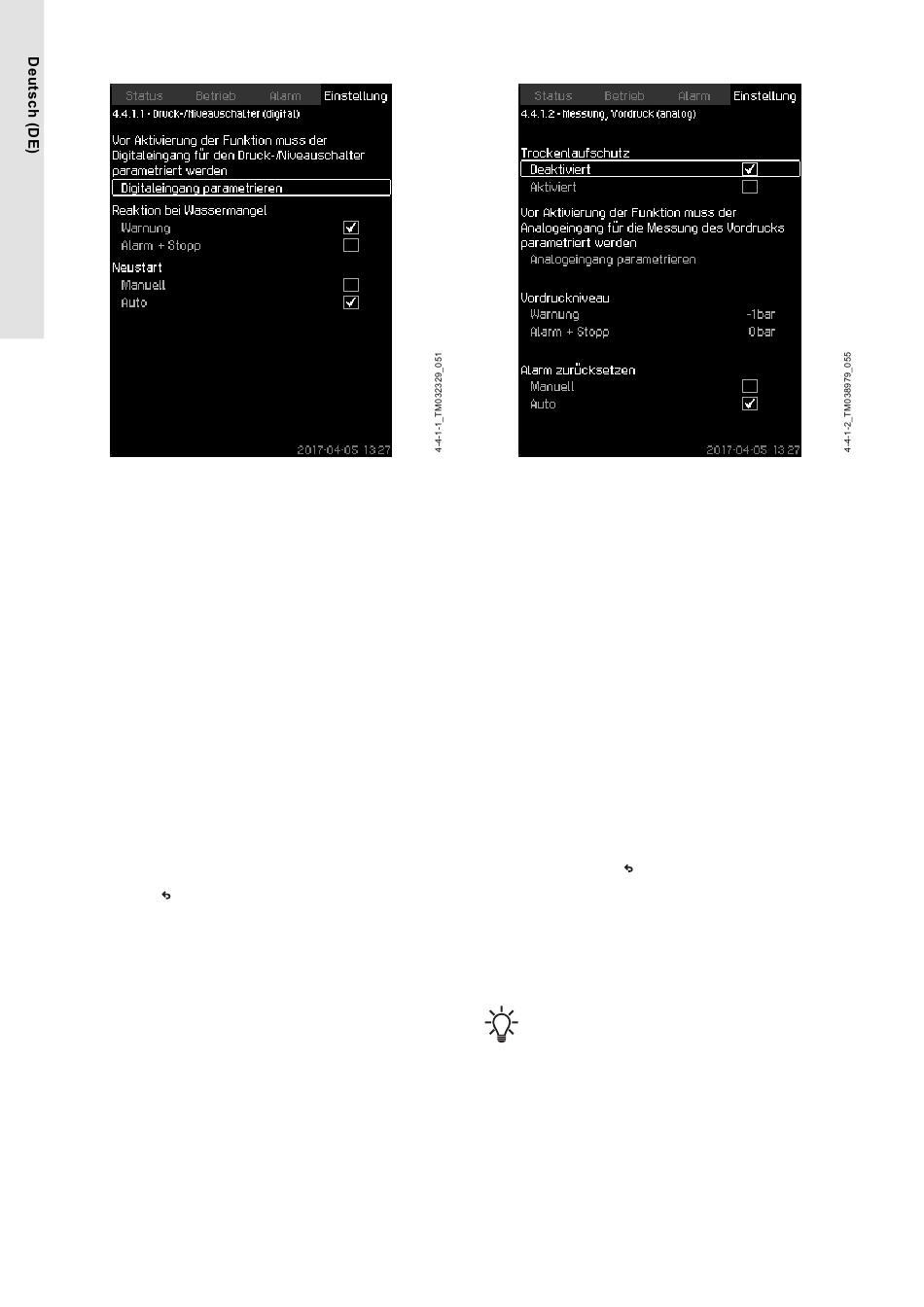

8.6.58 Druck-/Niveauschalter (digital) (4.4.1.1)
Druck-/Niveauschalter (digital)
Bedeutung
Diese Funktion wird hauptsächlich bei
Druckerhöhungsanwendungen verwendet. Der Trockenlaufschutz
kann über einen Druckschalter am Sammelrohr auf der Zulaufseite
oder über einen Niveauschalter in einem Behälter auf der
Zulaufseite realisiert werden.
Ist der Kontakt geöffnet, erkennt die CU 352 nach einer
Zeitverzögerung von ca. 5 Sekunden einen Wassermangel. Sie
können einstellen, ob als Reaktion nur eine Warnung ausgegeben
oder ein Alarm ausgelöst werden soll, der die Pumpen abschaltet.
Zudem kann ausgewählt werden, ob die Alarmquittierung und der
Wiederanlauf automatisch oder manuell erfolgen sollen.
Einstellmöglichkeiten
• Wählen Sie den Digitaleingang für diese Funktion aus.
• Reaktion bei Wassermangel: Alarm + Stopp.
• Wiedereinschaltung Manuell oder Auto.
Einstellungen über das Bedienfeld
• Einstellung > Überwachungsfunktionen >
Trockenlaufschutz > Druck-/Niveauschalter (digital)
> Digitaleingang parametrieren. Die Bildschirmseite
„Digitaleingänge" (4.3.7) wird aufgerufen.
1. Weisen Sie dem Eingang die Funktion „Trockenlaufschutz" zu.
2. Drücken Sie .
3. Wählen Sie Folgendes aus:
• Warnung oder Alarm + Stopp.
• Manuell oder Auto.
Werkseinstellung
Die Einstellung wird im Inbetriebnahmeassistenten vorgenommen
und ist abhängig von der Anwendung.
Weitere Informationen
8.6.28 Digitaleingänge (4.3.7)
148
8.6.59 Messung, Vordruck (analog) (4.4.1.2)
Messung, Vordruck (analog)
Bedeutung
Der Trockenlaufschutz kann über einen Druckgeber realisiert
werden, der den Zulaufdruck misst.
Es können zwei Füllstände eingestellt werden:
• Warnung
• Alarm + Stopp.
Zudem kann ausgewählt werden, ob die Alarmquittierung und der
Wiederanlauf automatisch oder manuell erfolgen sollen.
Einstellmöglichkeiten
• Wählen Sie den Analogeingang für diese Funktion aus.
• Eingangsdruckniveau für Warnung.
• Eingangsdruckniveau für Alarm + Stopp.
• Wiedereinschaltung Manuell oder Auto.
Einstellungen über das Bedienfeld
• Einstellung > Überwachungsfunktionen >
Trockenlaufschutz > Messung, Vordruck (analog)>
Analogeingang parametrieren. Die Bildschirmseite
Analogeingänge (4.3.8) wird aufgerufen.
1. Wählen Sie Folgendes aus: Vordruck.
2. Drücken Sie die Taste .
3. Wählen Sie Folgendes aus: Aktiviert.
4. Wählen Sie den entsprechenden Füllstand aus und geben Sie
einen Wert ein:
• Warnung.
• Alarm + Stopp.
5. Wählen Sie die Reset-Art aus: Auto oder Manuell.
Wird einer der Werte nicht benötigt, muss er auf den
Mindestwert des Druckgebers für den Zulaufdruck
eingestellt werden. Dadurch wird die Funktion deaktiviert.
Werkseinstellung
Die Einstellung wird im Inbetriebnahmeassistenten vorgenommen
und ist abhängig von der Anwendung.
Weitere Informationen
8.6.30 Analogeingänge (4.3.8)
