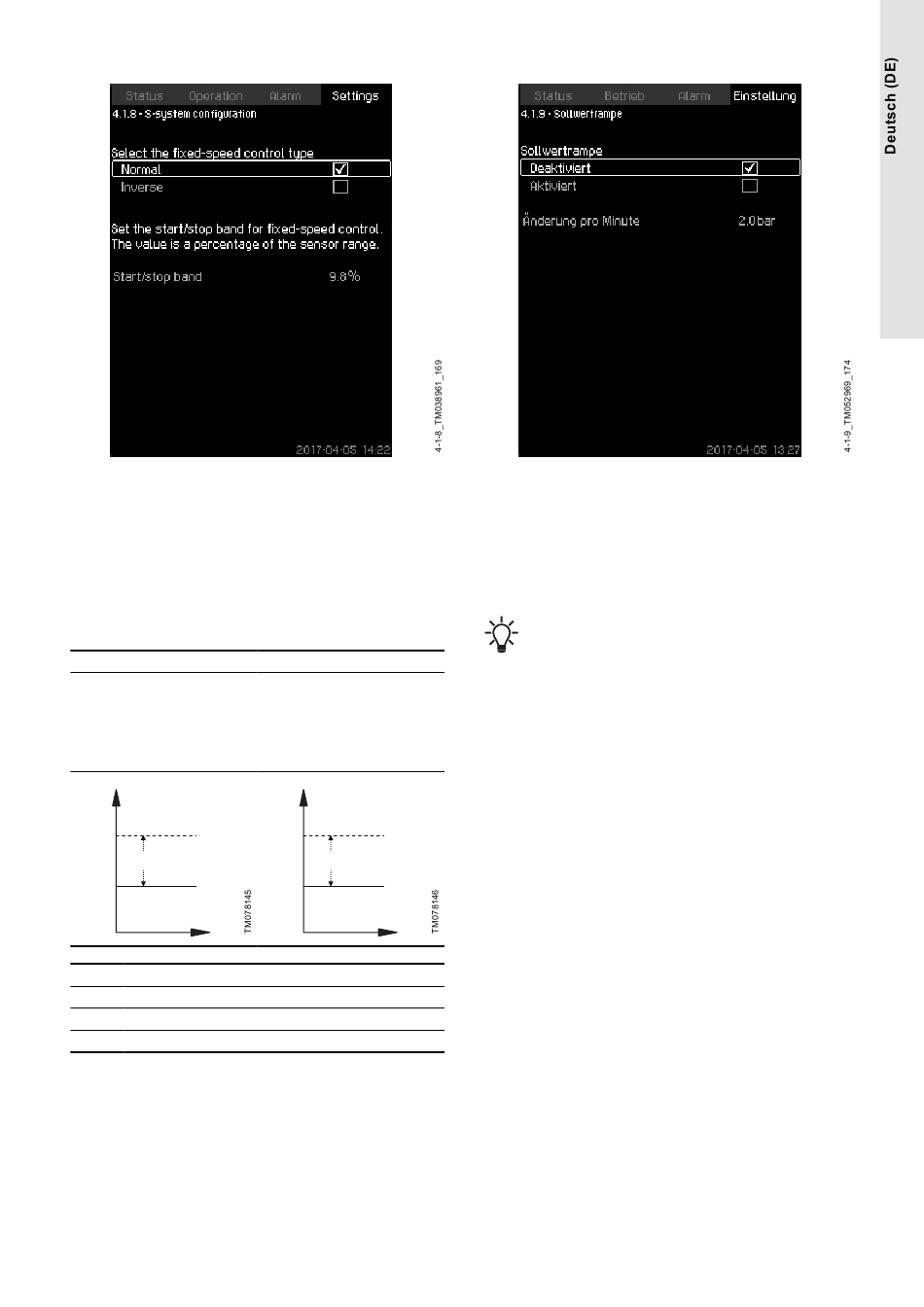

8.6.11 Konfiguration S-Anlage (4.1.8)
Konfiguration S-Anlage
Bedeutung
Diese Funktion ermöglicht es, die Regelung von ungeregelten
Pumpen (MPC-S) umzukehren. Das bedeutet, Sie können
einstellen, ob Pumpen in Abhängigkeit vom aktuellen Wert
eingeschaltet oder abgeschaltet werden.
Um diese Funktion nutzen zu können, muss ein EIN/AUS-
Druckband eingestellt werden. Siehe die nachfolgende Tabelle.
Normale und invertierte Regelung
Regelung Normal
Eine Pumpe wird abgeschaltet,
wenn der aktuelle Wert über
H + EIN/AUS-Druckband
Soll
steigt. Eine Pumpe wird einge-
schaltet, wenn der aktuelle Wert
unter H sinkt.
Soll
Y
A
C
H set
B
X
Pos. Beschreibung
A Abschalten der Pumpe
B Einschalten der Pumpe
C EIN/AUS-Druckband
Einstellmöglichkeiten
• Auswählen der Konfiguration (Normaloder Invertiert).
• EIN/AUS-Druckband.
Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Konfiguration S-Anlage.
1. Wählen Sie Folgendes aus: Normal oder Invertiert.
2. Stellen Sie Folgendes ein: EIN/AUS-Druckband.
Werkseinstellung
Normal.
Regelung Invertiert
Eine Pumpe wird eingeschaltet,
wenn der aktuelle Wert über
H + EIN/AUS-Druckband
Soll
steigt. Eine Pumpe wird abge-
schaltet, wenn der aktuelle Wert
unter H sinkt.
Soll
Y
B
C
H set
A
X
8.6.12 Sollwertrampe (4.1.9)
Sollwertrampe
Bedeutung
Ist diese Funktion aktiviert, erfolgt die Änderung des Sollwerts
schrittweise über einen gewissen Zeitraum entlang einer
Sollwertrampe.
Diese Funktion hat keine Auswirkungen auf Proportionaldruck
oder Sollwertverschiebung.
Ist die Mehrzwecksensorfunktion aktiviert, hat sie eine
höhere Priorität als die Sollwertrampe (diese wird
übersteuert).
Einstellmöglichkeiten
Die Funktion kann aktiviert werden und Änderung pro Minute kann
eingestellt werden.
Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Sollwertrampe.
1. Wählen Sie Folgendes aus: Aktiviert.
2. Stellen Sie Folgendes ein: Änderung pro Minute.
Werkseinstellung
Die Funktion ist deaktiviert.
