Anlage mit Durchflussmesser
5. Stellen Sie Folgendes ein: Abschaltwert.
Standardmäßig ist eine Hysterese von 10 s eingestellt.
Werkseinstellung
Diese Funktion ist bei Druckerhöhungsanwendungen aktiviert.
Werksseitig sind die in der Tabelle aufgeführten Werte eingestellt.
EIN/AUS-Druckband: 25 %
30 % des Bemessungsförderstroms
Mindestförderstrom:
einer Pumpe
Anordnung oberhalb des
50 %
Sollwerts:
Bei allen anderen Anwendungen ist die Funktion deaktiviert.
Weitere Informationen
6. Übersicht über die Steuerungsvarianten
8.3.4 Sollwert (1.2.2)
8.6.28 Digitaleingänge (4.3.7)
8.6.30 Analogeingänge (4.3.8)
8.6.25 Pilotpumpe (4.3.2)

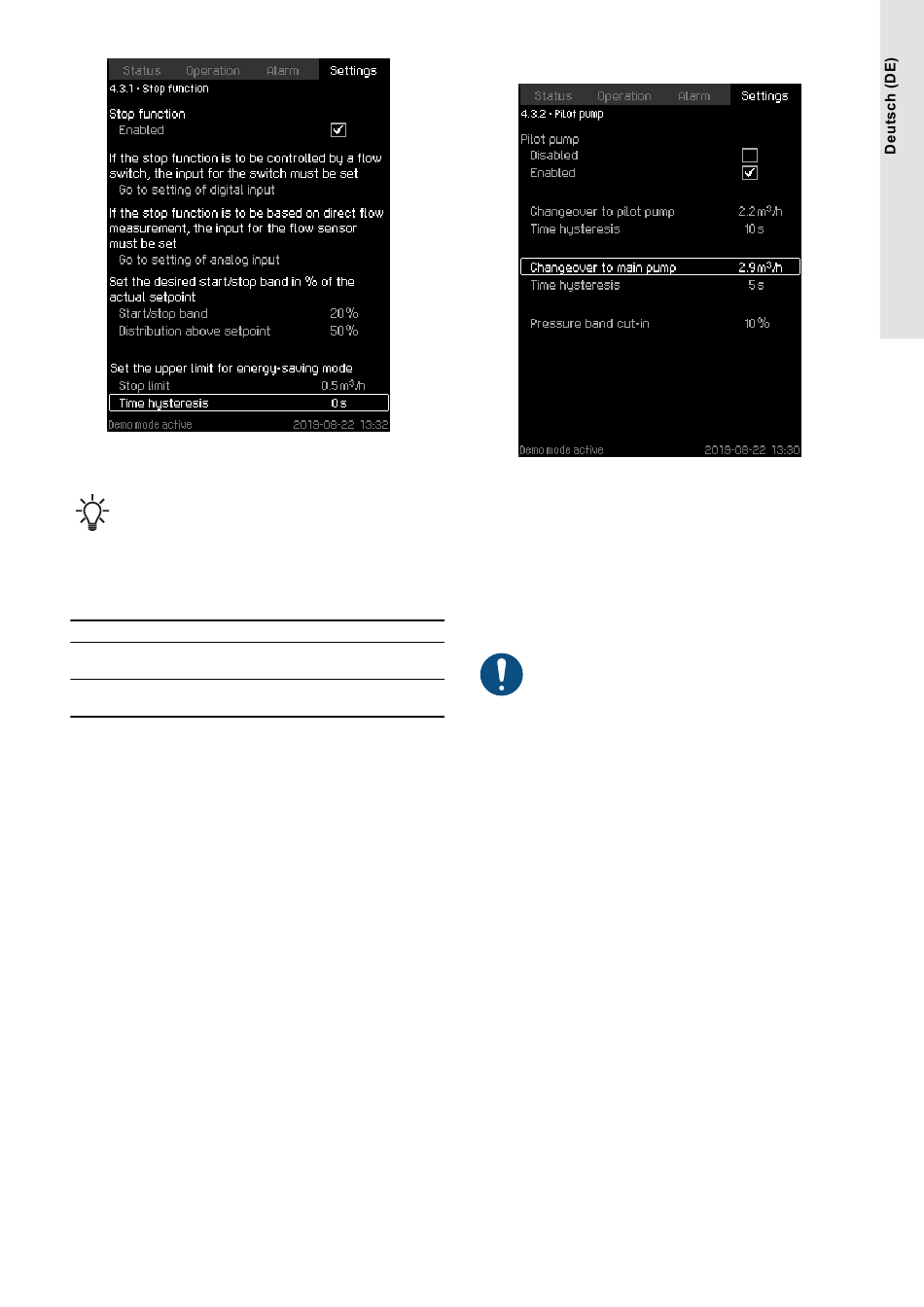

Pilotpumpe
Bedeutung
Bei Anwendungen mit geringen Förderstromschwankungen wird
eine Pilotpumpe empfohlen.
Um einen hohen Wirkungsgrad zu erreichen, beträgt die
empfohlene Größe 20-25 % von Q
Sowohl die Einschalt- als auch die Ausschaltdrehzahl für die
Pilotpumpe und die Hauptpumpe werden anhand der Daten der
Pumpenkennlinie berechnet.
Die Pilotpumpe muss über das PC-Tool aktiviert werden.
Es empfiehlt sich, die Pumpendaten für die Pilotpumpe
entweder hochzuladen oder sie manuell über das Menü
einzugeben.
1. Aktivieren oder deaktivieren Sie die Pilotpumpe.
2. Wechsel zu Pilotpumpe: Um den Pumpenwechsel
durchzuführen, stellen Sie den Förderstrom von der
Hauptpumpe auf die Pilotpumpe. Werksseitig ist dieser Wert auf
75 % des Q der Pilotpumpe eingestellt.
nom
3. Zeit Hysterese: Stellen Sie die Verzögerungszeit für den
Pumpenwechsel so ein, dass vor dem Wechsel ein stabiler,
geringer Förderstrom gegeben ist.
4. Wechsel zu Hauptpumpe: Um den Pumpenwechsel
durchzuführen, stellen Sie den Förderstrom von der Pilotpumpe
auf die Hauptpumpe. Werksseitig ist dieser Wert auf 95 % des
Q der Hauptpumpe eingestellt.
nom
5. Zeit Hysterese: Stellen Sie die Verzögerungszeit für den
Pumpenwechsel so ein, dass vor dem Wechsel ein stabiler,
geringer Förderstrom gegeben ist.
6. Druckband ein: Stellen Sie das Druckband in Prozent des
Sollwerts ein. Das Druckband wird zum Ein- bzw. Ausschalten
von Pumpen verwendet.
• Hauptpumpen werden ausgeschaltet, wenn die Pilotpumpe
bis zu einem stabilen Sollwert („+") für den Ausgangsdruck im
Druckband hochläuft.
• Die Pilotpumpe wird ausgeschaltet, wenn die Hauptpumpen
bis zu einem stabilen Sollwert („+") für den Ausgangsdruck im
Druckband hochlaufen.
• Wenn die Pilotpumpe mit 100 % läuft und das Druckband
unterhalb des Sollwert-Druckbands liegt, werden die
Hauptpumpen eingeschaltet.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Pilotpumpe.
1. Pilotpumpe aktivieren
• Stellen Sie Folgendes ein: Wechsel zu Pilotpumpe
der Hauptpumpe.
nom
