Заводські налаштування
Цифровий вхід Функція
Зовнішній запуск/зупинка насоса.
DI1 (CU 352) [10] Розімкнутий контакт = зупинка. Примітка.
Вхід № 1 змінити не можна.
Контроль недостатньої кількості води
(захист від сухого ходу). Розімкнутий
DI2 (CU 352) [12] контакт = недостатня кількість води (якщо
система постачається з цією додатковою
функцією).
Для контролю за недостатньою кількістю води
необхідно підключити реле тиску або рівня до системи.

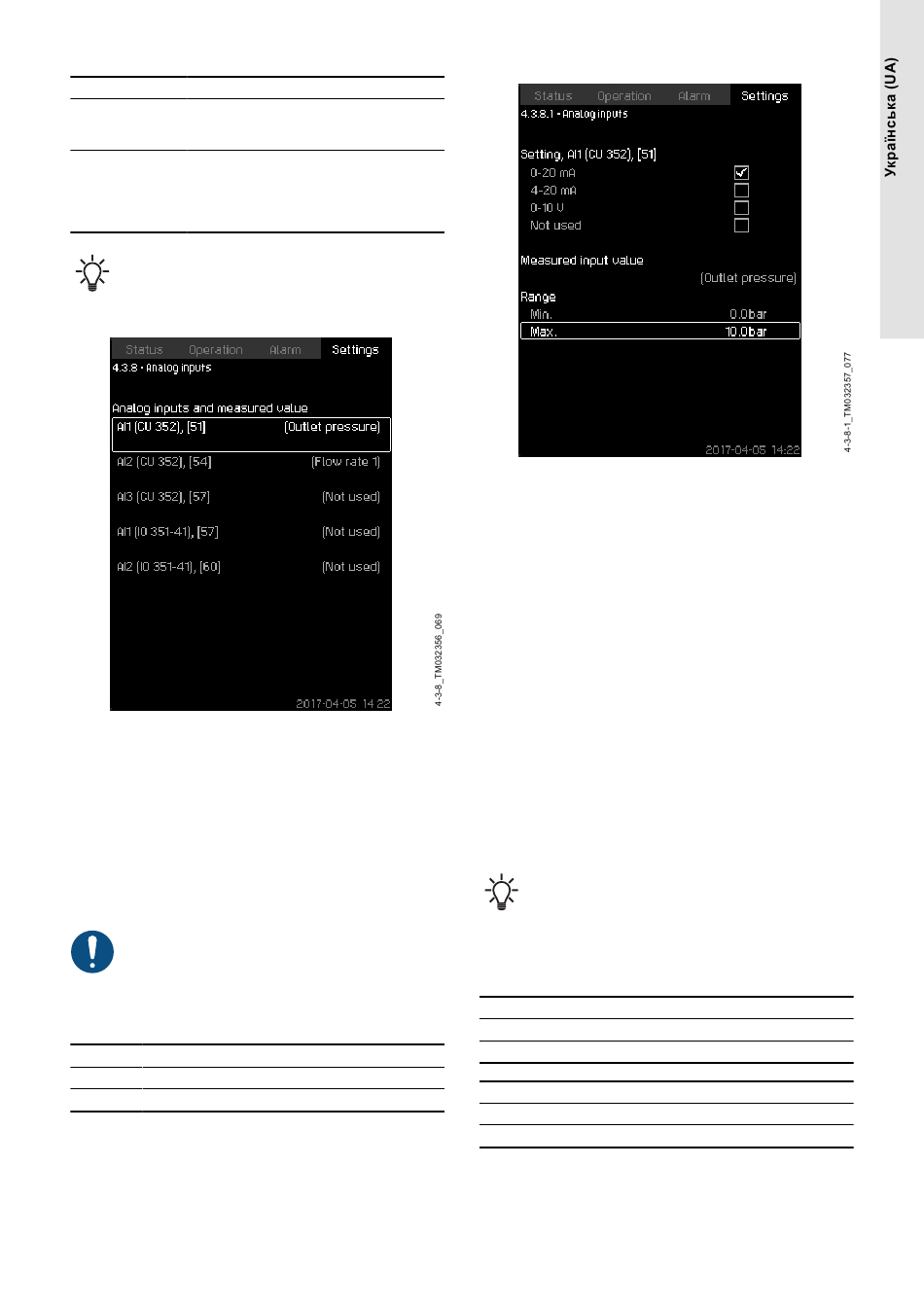

8.6.30 Analog inputs (4.3.8)

Analog inputs
Опис
Кожен аналоговий вхід може бути активований і пов'язаний із
певною функцією.
Як правило, система має три аналогових входи. Якщо в системі
є модуль IO 351B (додаткове обладнання), кількість аналогових
входів становить 5.
Усі аналогові входи показано таким чином, щоб можна було
визначити їх фізичне положення в системі. Резервний головний
датчик може бути встановлений як резервний для головного
датчика, щоб підвищити надійність і запобігти зупинці роботи.
Якщо два датчики мають бути резервними, кожен із
них повинен мати окремий аналоговий вхід.
Приклад
AI1 (CU 352) [51]:
AI1: Аналоговий вхід № 1
(CU 352): CU 352
[51]: Клема № 51
Налаштування за допомогою панелі керування
• Settings > Secondary functions > Stop function > Go to
setting of analog input.
8.6.31 Analog inputs (4.3.8.1 − 4.3.8.7)
Analog inputs
Опис
У цьому меню можна налаштувати Analog inputs. Кожен екран
розділений на три частини:
• Налаштування вхідного сигналу, наприклад, 4−20 мА
• Measured input value, наприклад Outlet pressure
• Діапазон вимірювання датчика сигналу, наприклад, 0−16
бар.
Діапазон налаштування
На кожному екрані можна задати наступні параметри:
• Not used
• Діапазон вхідного сигналу, 0−20 мА, 4−20 мА, 0−10 В
• Measured input value
• Діапазон датчика.
Налаштування за допомогою панелі керування
• Settings > Secondary functions > Stop function > Go to
setting of analog input.
Якщо аналоговий вхід деактивовано, на екрані
відображається лише верхня частина, тобто
налаштування аналогового входу.
Якщо вхід активовано, у середній частині
відображається Measured input value. Це дає змогу
пов'язати функцію з аналоговим входом на іншому
екрані. Після того як аналоговий вхід було пов'язано з
якою-небудь функцією, на CU 352 з'явиться екран для
налаштування аналогових входів.
Заводські налаштування
Підвищення тиску
Аналоговий вхід Функція
AI1 (CU 352) [51] Outlet pressure
Опалення та охолодження
Аналоговий вхід Функція
AI1 (CU 352) [51] Можна вибрати в майстрі запуску.
461
