1. Wählen Sie Folgendes aus: Analogeingänge.
2. Wählen Sie Folgendes aus: Messgröße. Die Bildschirmseite
4.3.8.1.1 wird aufgerufen.
3. Wählen Sie einen Eingang aus.
4. Drücken Sie die Taste .
5. Stellen Sie den oberen und unteren Grenzwert für den
Sensormessbereich ein.

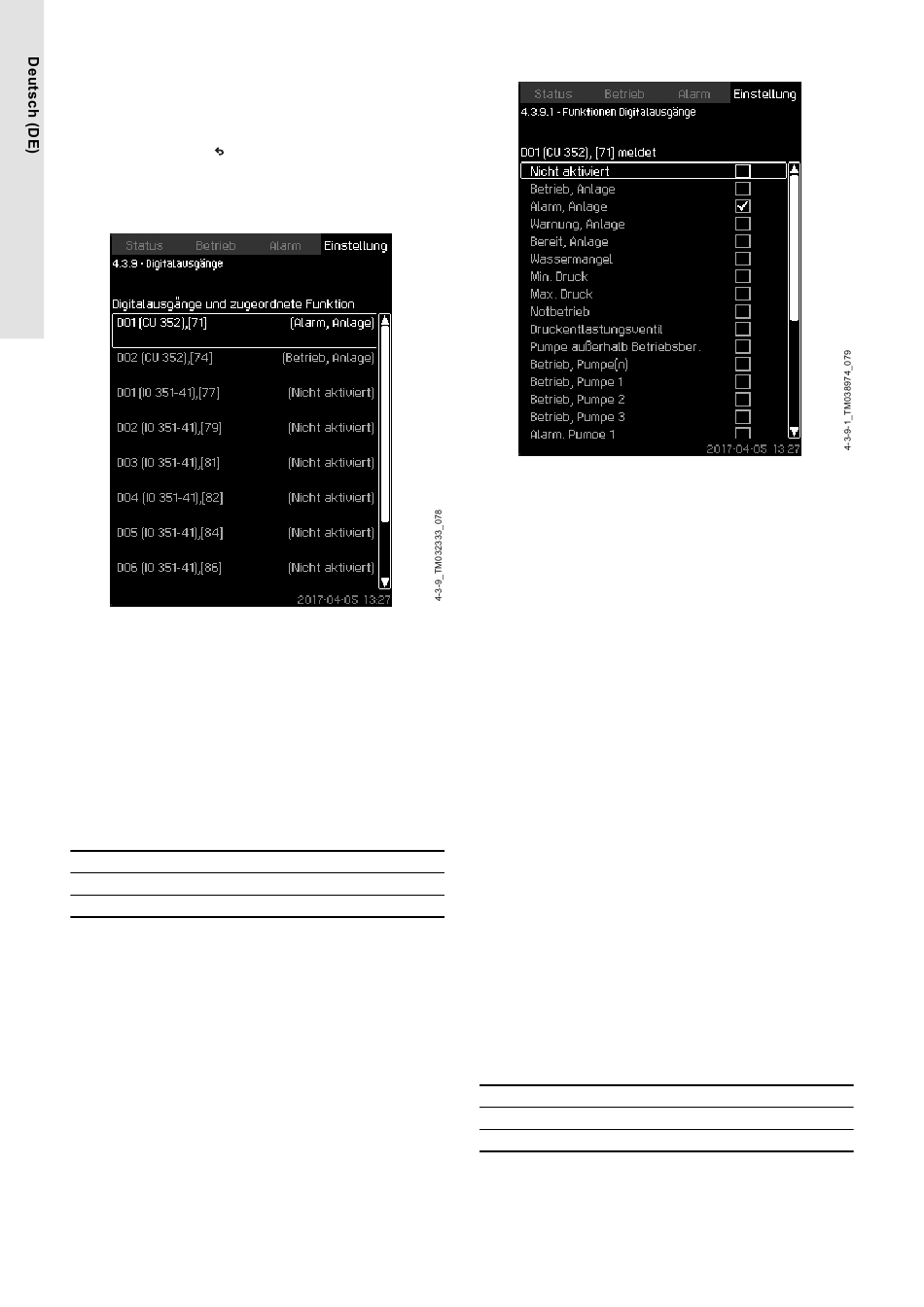

8.6.33 Digitalausgänge (4.3.9)
Digitalausgänge
Bedeutung
Jeder Digitalausgang kann aktiviert und einer bestimmten Funktion
zugewiesen werden.
Standardmäßig besitzt die Anlage zwei Digitalausgänge.
Ist die Anlage mit einem optional lieferbaren Modul IO 351B
ausgestattet, erhöht sich die Anzahl der Digitalausgänge auf 9.
Auf dieser Bildschirmseite sind alle Digitalausgänge so dargestellt,
dass ihre Position in der Anlage bestimmt werden kann.
Beispiel
DO1 (IO 351-41) [71]:
DO1 Digitalausgang Nr. 1
(IO 351-41) IO 351B, GENIbus-Adresse 41
[71] Klemme Nr. 71
Weitere Informationen zum Anschließen der unterschiedlichen
Digitalausgänge finden Sie im Schaltbild, das der CU 352 beiliegt.
134
8.6.34 Funktionen Digitalausgänge (4.3.9.1-4.3.9.16)
Funktionen Digitalausgänge
Bedeutung
Auf diesen Bildschirmseiten kann jedem Digitalausgang eine
Funktion zugewiesen werden.
Einstellmöglichkeiten
Sie können auf jeder Bildschirmseite eine Funktion auswählen:
• Nicht aktiviert
• Betrieb, Anlage
• Alarm, Anlage
• Warnung, Anlage
• Bereit, Anlage
• Wassermangel
• Min. Druck
• Max. Druck
• Notbetrieb
• Steuerung Pilotpumpe
• Druckentlastungsventil
• Pumpe außerhalb Betriebsber.
• Betrieb, Pumpe(n)
• Betrieb, Pumpe 1-6
• Alarm, Pumpe 1
• Alarm, Grenze 1 überschr.
• Warnung, Grenze 1 überschr.
• Alarm, Grenze 2 überschr.
• Warnung, Grenze 2 überschr.
• Reduzierter Betrieb.
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Stoppfunktion >
Digitaleingang parametrieren.
Werkseinstellung
Digitalausgang Funktion
DO1 (CU 352) [71] Alarm, Anlage
DO2 (CU 352) [74] Betrieb, Anlage
