Plage de réglage
Bande Marche/
5-30 %
Arrêt :
2 à 50 % du débit nominal (Q
Débit nominal mini-
des pompes. (Réglage possible seulement
mal :
si une mesure directe du débit au moyen
d'un débitmètre a été sélectionnée.)
Distrib. au-delà pt de
0-100 %.
consigne :
Réglage via le panneau de commande
Groupe non équipé d'un capteur de débit ou d'un débitmètre
• Réglages > Fonctions, secondaires > Fonction Arrêt.
• Sélectionner : Activé.
1. Régler : Bande de démarrage/d'arrêt.
2. Sélectionner : Aller au(x) réglage(s) du mode On/Off.

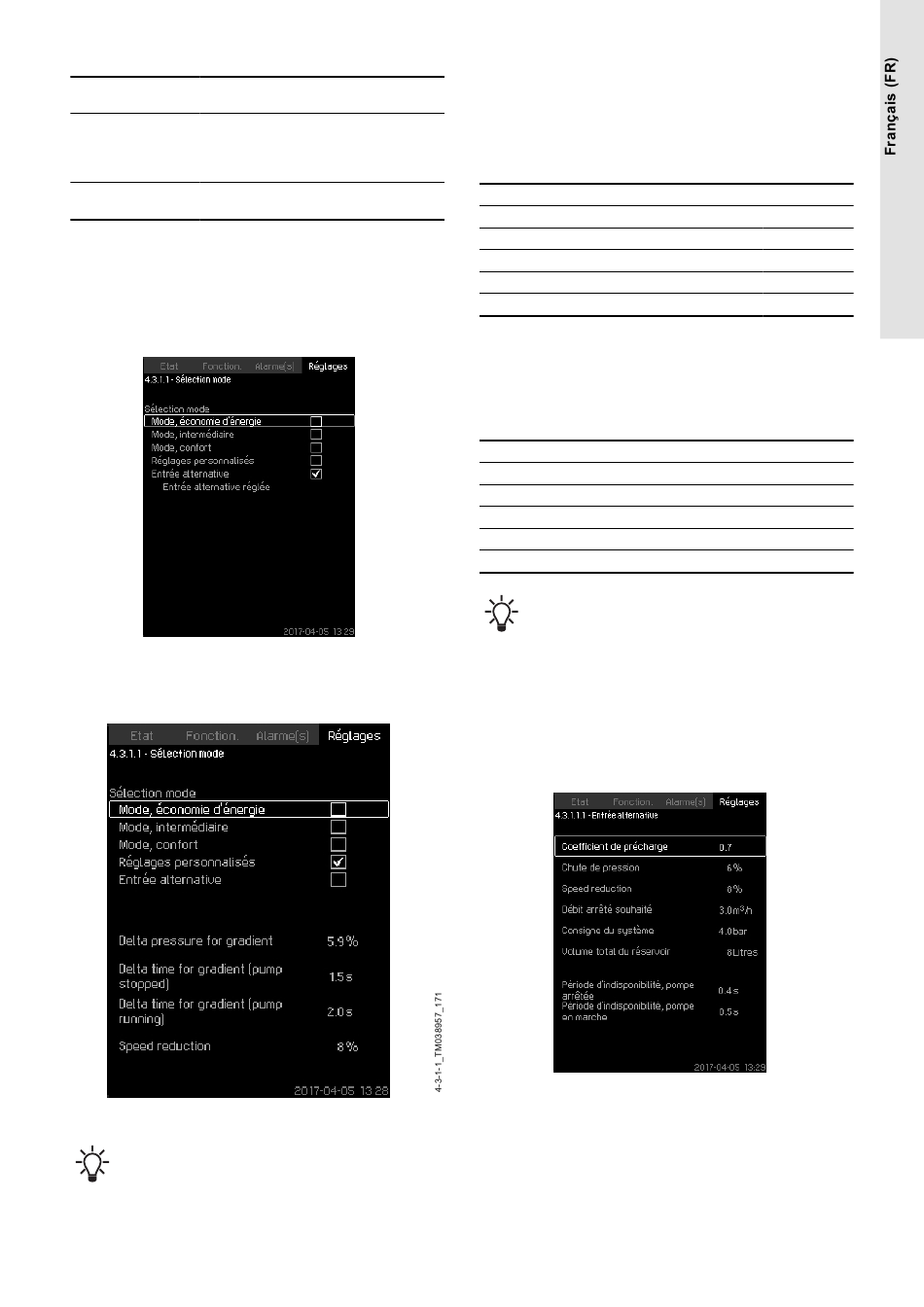

Sélection mode
3. Sélectionner l'un des paramètres d'arrêt. Si vous sélectionnez
Réglages personnalisés, vous devez définir les paramètres
indiqués dans les exemples ci-dessous.
Réglages personnalisés
Règle : Réduction de la vitesse = 2 × pression delta pour
le gradient.
Exemple 1 : Augmenter la limite d'arrêt, Qmin (limite de débit
élevé)
• Augmenter Delta pressure for gradient.
• Réduire Delta time for gradient (pump stopped).
) de l'une
nom
• Réduire Delta time for gradient (pump running).
• Augmenter Speed reduction.
Paramètre
Delta pressure for gradient
Delta time for gradient (pump stopped)
Delta time for gradient (pump running)
Speed reduction
Exemple 2 : Réduire la limite d'arrêt, Qmin (limite de bas débit)
• Réduire Delta pressure for gradient.
• Augmenter Delta time for gradient (pump stopped).
• Augmenter Delta time for gradient (pump running).
• Réduire Speed reduction.
Paramètre
Delta pressure for gradient
Delta time for gradient (pump stopped)
Delta time for gradient (pump running)
Speed reduction
La limite d'arrêt dépend de la taille du réservoir.
Entrée alternative
Si Entrée alternative est sélectionné, le régulateur calcule les
paramètres d'arrêt en fonction des entrées suivantes :
• point de consigne du groupe
• volume total du réservoir
• pression de prégonflage
• débit d'arrêt souhaité
Entrée alternative
Groupe équipé d'un capteur de débit
Effectuer les réglages complémentaires suivants :
1. Sélectionner : Aller au réglage de l'entrée digitale. L'écran
Entrées digitales (4.3.7) s'affiche.
2. Sélectionner l'entrée numérique à laquelle le capteur de débit
est connecté.
3. Sélectionner : Flussostat.
Exemple de limite d'arrêt augmentée
Exemple de limite de débit réduit
Valeur
6 %
1,5 seconde
2,0 secondes
10 %
Valeur
3 %
15,0 secondes
25,0 secondes
6 %
