7.1 Düğmeler ve gösterge ışıkları
CU 352 kontrol panelindeki düğmeler açıkken etkindir.
İlgili bilgilendirme
7. İşletim paneli
7.1.1 Sağ yönlü ok (2)
Bir sonraki menüye geçmek için [>] tuşuna basın. Ayarlar menüsü
vurgulandığında [>] düğmesine basarsanız Durum menüsüne
girersiniz.
7.1.2 Yardım (3)
Bu sembol yandığında düğmeye basarsanız ekranda bir yardım
metni görülür.
düğmesine basarak metni kapatın.
7.1.3 Yukarı ve aşağı (4 ve 5)
[∨] ve [∧] düğmelerini kullanarak listeleri yukarı ve aşağı doğru
hareket ettirin.
Kutuda olduğu zaman, [OK] düğmesiyle bir metni seçebilirsiniz.
Bir metin işaretliyse ve [∧] düğmesine basarsanız yukarıda yer alan
metin işaretlenir. [∨] düğmesine basarsanız aşağıda bulunan metin
işaretlenir.
Listenin son satırındayken [∨] tuşuna basarsanız ilk satır işaretlenir.
Listenin ilk satırındayken [∧] tuşuna basarsanız son satır işaretlenir.
7.1.4 Artı ve eksi (6 ve 7)
[+] ve [-] düğmelerini kullanarak bir değeri arttırıp azaltabilirsiniz.
[OK] düğmesine basarak kaydedin.
7.1.5 Geri (8)
Menüde bir ekran geri gitmek için
Bir değeri değiştirdikten sonra
kaydedilmez. OK (10) düğmesi bölümüne de bakınız.
tuşuna basmadan önce [OK] (Tamam) düğmesine basarsanız
1 2 3
yeni değer kaydedilir. OK (10) düğmesi bölümüne de bakınız.
Status Settings Assist
7.1.6 Ana sayfa (9) Setpoint Control mode
5.00 bar Const. pressure
tuşuna basarak Durum menüsüne dönebilirsiniz.
Operaring mode Actual controlled value
Normal
4.90 bar
7.1.7 OK (10)
Bu düğmeyi giriş yapma (onay) düğmesi olarak kullanın.
9 8 7 6 5
Bu düğme bir değerin ayarını başlatmak için de kullanılır. Bir değeri
değiştirdikten sonra, değişikliği kaydetmek için [OK] düğmesine
basın.
7.1.8 Gösterge ışıkları (11 ve 12)
Kontrol panelinde bir yeşil, bir de kırmızı gösterge ışığı bulunur.
Sistem çalışma halindeyken yeşil gösterge ışığı yanar, durmaya
ayarlandığında ise yanıp söner.
Alarm veya uyarı durumu varsa kırmızı gösterge ışığı yanar. Arıza,
alarm listesinden tanımlanabilir.
7.1.9 Ekran parlaklığı (13)
Ekran parlaklığını aşağıdaki düğmeyi kullanarak değiştirebilirsiniz:
1. düğmesine basın.
2. [+] ve [–] düğmelerini kullanarak parlaklığı ayarlayın.
7.1.10 Back light
If no button is touched for 15 minutes, the back light of the display
will be dimmed, and the first display in the menu "Durum" will
appear.
Press any button to re-activate the back light.
düğmesine basın.
düğmesine basarsanız yeni değer

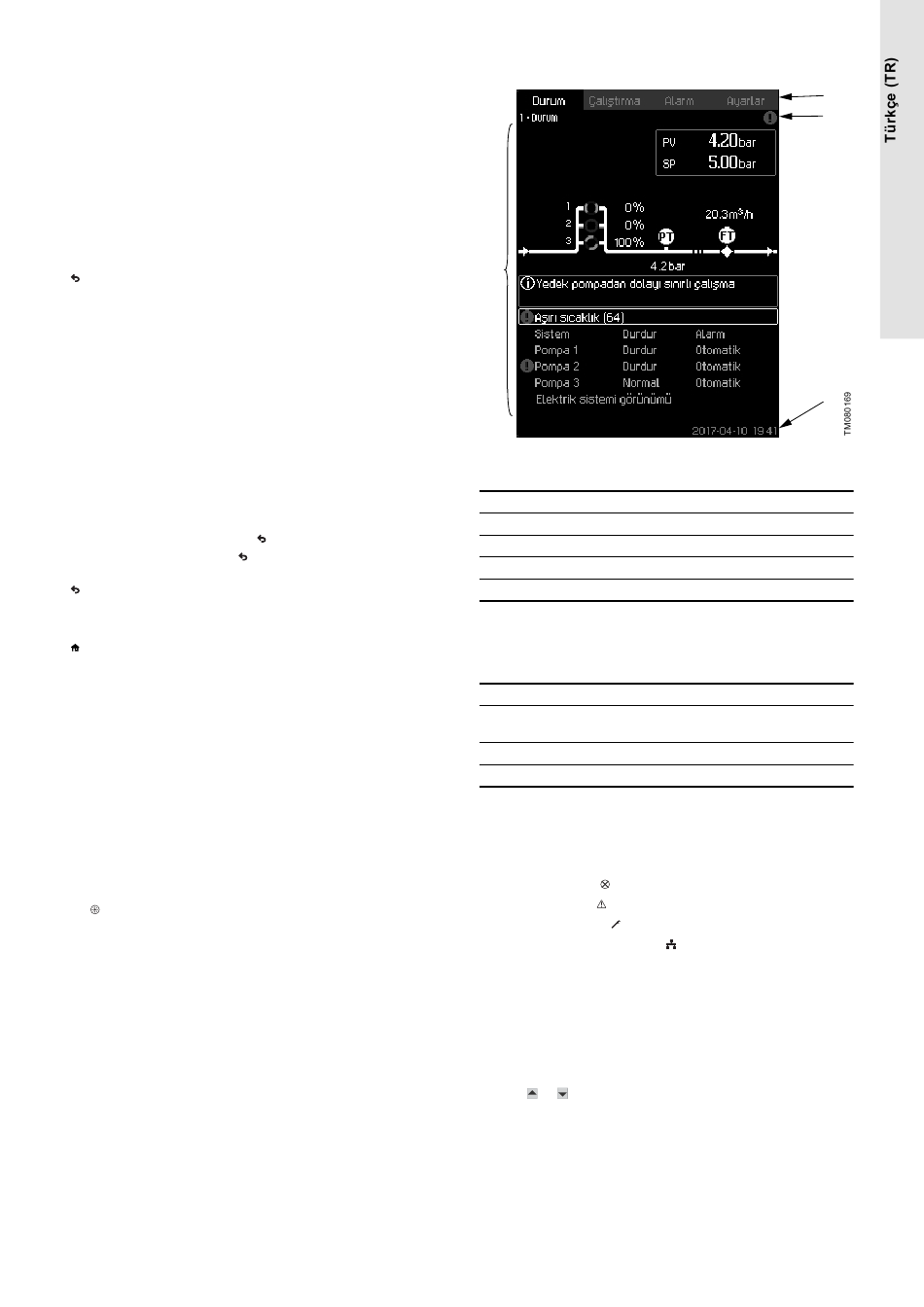

7.2 Ekran
D
Ekran
Konum Açıklama
A Menü satırı
B Üst satır
C Alt satır
D Grafiksel gösterim
7.2.1 Menü satırı
Menü satırı (A) ekranda gösterilir.
Ekranda dört ana menü vardır:
Durum Sistem durumu göstergesi
Ayar noktası gibi çalışma parametrelerinin
Çalıştırma
değiştirilmesi
Alarm Arıza tespiti için alarm kaydı
Ayarlar Ayarların değiştirilmesi (parola seçeneği)
7.2.2 Üst satır
Üst satır (B) aşağıdakileri gösterir:
• ekran numarası ve başlık (sol taraf)
• seçilen menü (sol taraf)
• alarm durumunda sembolü (sağ taraf)
• uyarı durumunda sembolü (sağda)
• servis dili seçildiyse sembolü (sağ taraf)
• aktif ethernet bağlantısı varsa
7.2.3 Grafiksel gösterim
Grafiksel gösterim (D), menü yapısının konumuna bağlı olarak bir
durum, gösterge veya başka öğeler gösterebilir.
Bu gösterimde, çeşitli ayarların yanı sıra tüm sistem veya sistemin
bir bölümü yer alabilir.
7.2.4 Kaydırma çubuğu
Gösterilen öğelerin listesi ekrana sığmazsa kaydırma çubuğunun
sağında ve sembolleri görülür. Bu sembolleri kullanarak
listeleri yukarı ve aşağı hareket ettirebilirsiniz.
7.2.5 Alt satır
Alt satır (C) tarih ve saati gösterir.
A
B
C
sembolü.
