8.6.5 Externe Sollwertführung (4.1.3)
Externe Sollwertführung
Bedeutung
Diese Funktion ermöglicht die Sollwert-Anpassung mithilfe von
Messwerten. Hierbei handelt es sich in der Regel um das
Analogsignal eines Durchflussgebers, eines Temperaturgebers oder
eines vergleichbaren Gebers. Eine Übersicht über die Gebertypen
und deren mögliche Positionen finden Sie in der Montage- und
Betriebsanleitung der Control MPC.
Der Sollwert lässt sich so an verschiedene Parameter anpassen,
um z. B. den Ausgangsdruck oder die Temperatur in der Anlage zu
beeinflussen. Die Parameter, die Einfluss auf die Anlagenleistung
haben, werden als Prozentwert zwischen 0 und 100 % angezeigt.
Sie können den Sollwert nur reduzieren, da zur Berechnung
die Führungsgröße (Prozentwert) durch 100 geteilt und mit dem
ausgewählten Sollwert multipliziert wird:
Aktueller Sollwert (SOLL) = ausgewählter Sollwert ×
Führungsgröße (1) × Führungsgröße (2) usw.
Die Führungsgrößen können einzeln eingestellt werden.
Ein Tiefpassfilter ermöglicht eine Glättung des Messwerts, der den
Sollwert verschiebt. Dadurch wird eine stabile Sollwertänderung
erreicht.
Einstellmöglichkeiten
• 0-100 % Signal
• Vordruck
• System Enddruck
• Externer Druck
• Differenzdruck, extern
• Differenzdruck, Pumpe
• Volumenstrom
• Füllstand, druckseitig
• Füllstand, vordruckseitig
• Rücklauftemperatur, extern
• Vorlauftemperatur
• Rücklauftemperatur
• Temperaturdifferenz
• Umgebungstemperatur
• Temperaturdifferenz.

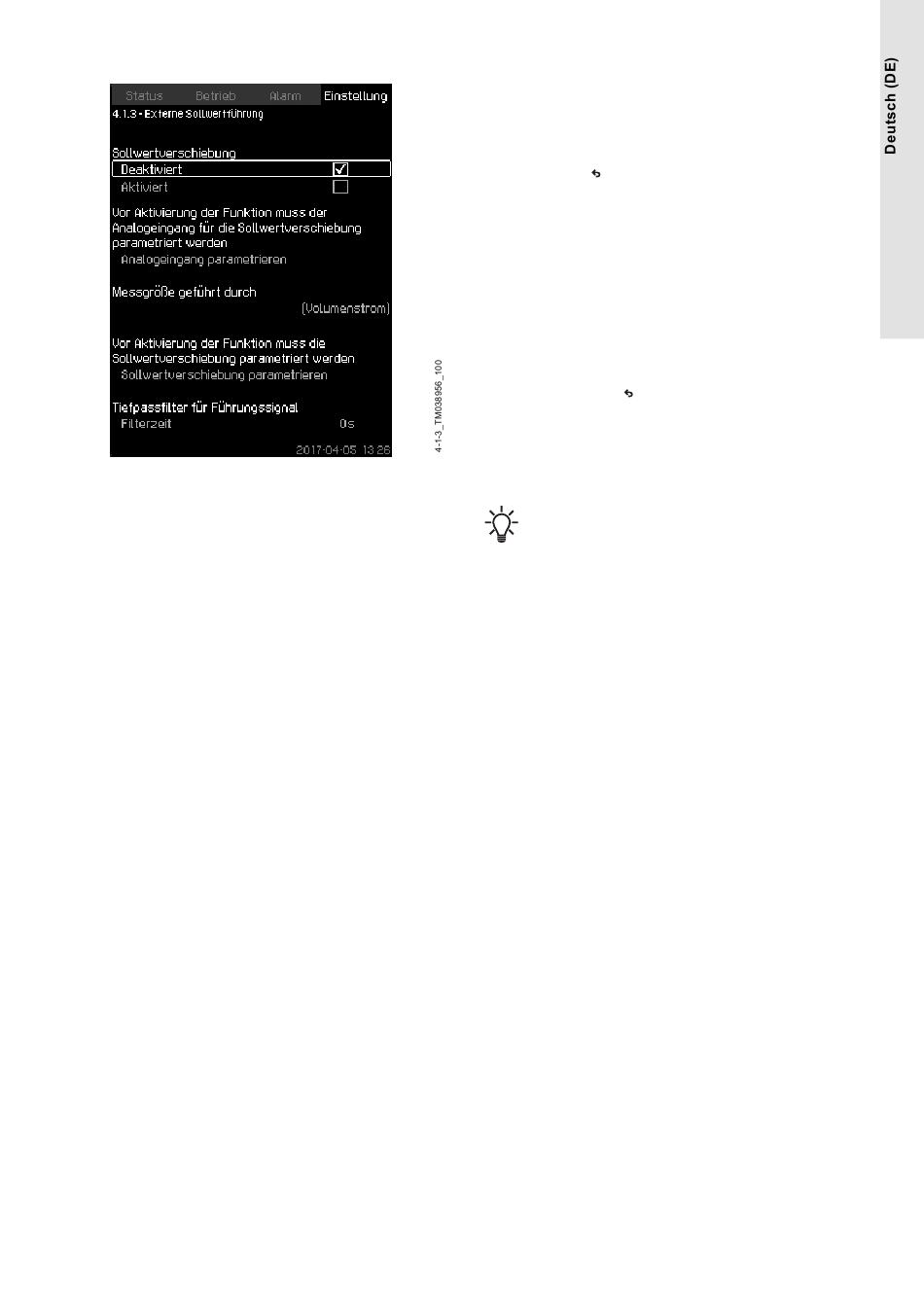

Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Externe Sollwertführung
> Messgröße geführt durch. Es erscheint eine Liste der
verfügbaren Parameter.
1. Wählen Sie den Parameter aus, der den Sollwert verschieben
soll.
2. Drücken Sie auf .
3. Stellen Sie die Funktion für die Sollwertverschiebung ein.
Siehe Abschnitt „Einstellen der externen Sollwertverschiebung"
(4.1.3.2).
4. Stellen Sie die Anzahl der Punkte ein.
5. Stellen Sie Folgendes ein: Wert des externen Eingangs (Punkt
1).
6. Stellen Sie Folgendes als Prozentwert ein: Sollwert reduzieren
auf (Punkt 1).
7. Wiederholen Sie die Schritte 4 bis 6 für alle gewünschten
Parameter.
8. Drücken Sie die Taste .
9. Stellen Sie Folgendes in Sekunden ein: Filterzeit.
10. Wählen Sie Folgendes aus: Aktiviert.
Werkseinstellung
Die Funktion ist deaktiviert.
Ist die Mehrzwecksensorfunktion aktiviert, hat sie die
höhere Priorität als die Externe Sollwertführung (diese
wird übersteuert).
Weitere Informationen
8.6.6 Einstellen des ext. Sollwerteinflusses (4.1.3.2)
