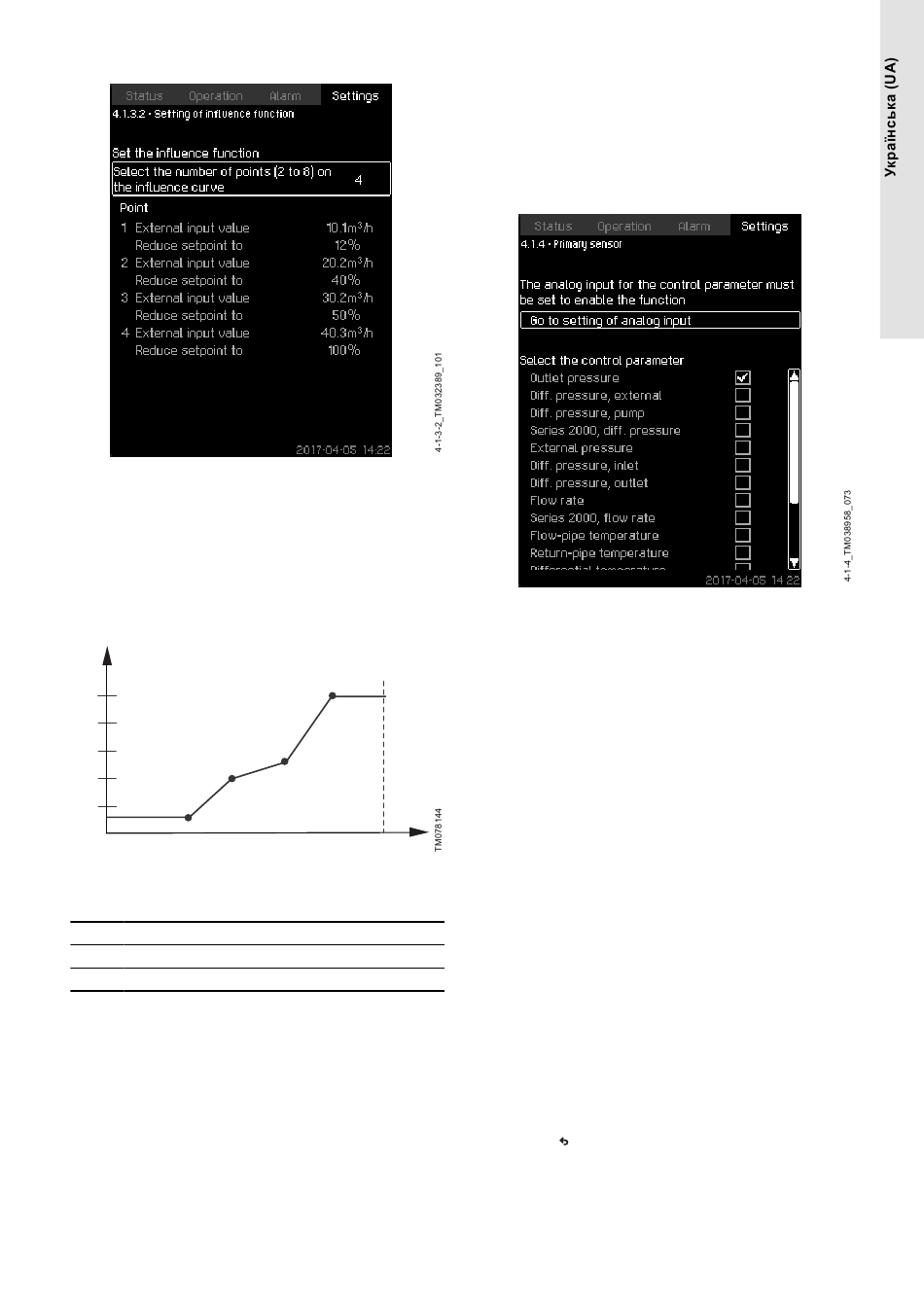

8.6.6 Setting of influence function (4.1.3.2)
Setting of influence function
Опис
Ви можете вибрати співвідношення між вимірювальним
параметром, який повинен впливати на задане значення, і
заданим впливом у відсотках.
Співвідношення встановлюється за допомогою панелі
керування шляхом введення значень у таблицю з максимум
вісьмома точками.
Приклад:
Y
100
80
60
2
40
1
20
Співвідношення між впливом на задане значення та
витратою
Поз. Опис
3
X
Витрата [м /год]
Y Вплив заданого значення [%]
Блок керування проводить прямі лінії між точками.
Горизонтальна лінія проводиться від мінімального значення
відповідного датчика (у прикладі 0 м
само проводиться лінія від останньої точки до максимального
значення датчика (наприклад, 50 м3
Діапазон налаштування
Можна вибрати від двох до восьми точок. Кожна точка
містить співвідношення між значенням параметра, який повинен
впливати на задане значення, і впливом цього значення.
Налаштування за допомогою панелі керування
• Settings > Primary controller > External setpoint influence.
1. Установіть функцію впливу.
2. Задайте кількість точок.
4
3
50 X
3
/год) до першої точки. Так
3
/год).
3. Установіть: External input value (Точка 1).
4. Значення вказується у відсотках: Reduce setpoint to (Точка
1).
5. Повторіть кроки 2–4 для всіх необхідних параметрів.
Заводські налаштування
Функцію деактивовано.
8.6.7 Primary sensor (4.1.4)
Primary sensor
Опис
Можна вибрати параметр керування системи та встановити
датчик для вимірювання значення.
Діапазон налаштування
• Outlet pressure
• Diff. pressure, external
• Diff. pressure, pump
• Series 2000, diff. pressure
• External pressure
• Diff. pressure, inlet
• Diff. pressure, outlet
• Flow rate
• Series 2000, flow rate
• Flow-pipe temperature
• Return-pipe temperature
• Differential temperature
• Ambient temperature
• Return-pipe temp., external
• 0-100 % signal
• Not used.
Налаштування за допомогою панелі керування
• Settings > Primary controller > Primary sensor > Go to
setting of analog input. З'явиться екран Analog inputs
(4.3.8).
1. Виберіть аналоговий вхід (AI) для головного датчика та
задайте параметри.
2. Натисніть .
3. Виберіть параметр керування для головного датчика.
Заводські налаштування
Головним параметром є тиск на виході. Датчик підключений до
AI1 (CU 352). Інші головні параметри можна вибрати в майстрі
запуску.
