8.6.51 Multisensor 1-6 (4.3.25.1.1)
Multisensor 1-6
Опис
Щоб функція працювала належним чином, потрібно
налаштувати кожен Multisensor.
Діапазон налаштування
• Увімк./Вимк.
Завжди деактивувати: параметр спостереження деактивований.
Завжди активувати: параметр спостереження включений.
Увімкнути через цифровий вхід: встановіть цифровий вхід для
вмикання параметра спостереження.
• Input value to be monitored: виберіть вхідне значення, яке
буде контролюватися.
• Maximum limit для вибраного вхідного значення.
• Maximum limit для вибраного вхідного значення (не
відображається в енергоощадному режимі).
• Gain Kp: від -30 до 30. Зверніть увагу, що для інверсного
керування Kp має бути встановлено на негативне значення.
• Integral time Ti: від
• Sensor priority (1-6, високий = 1).
• Filter time [секунди] (період часу, протягом якого
усереднюється сигнал зворотного зв'язку від дистанційного
датчика.)

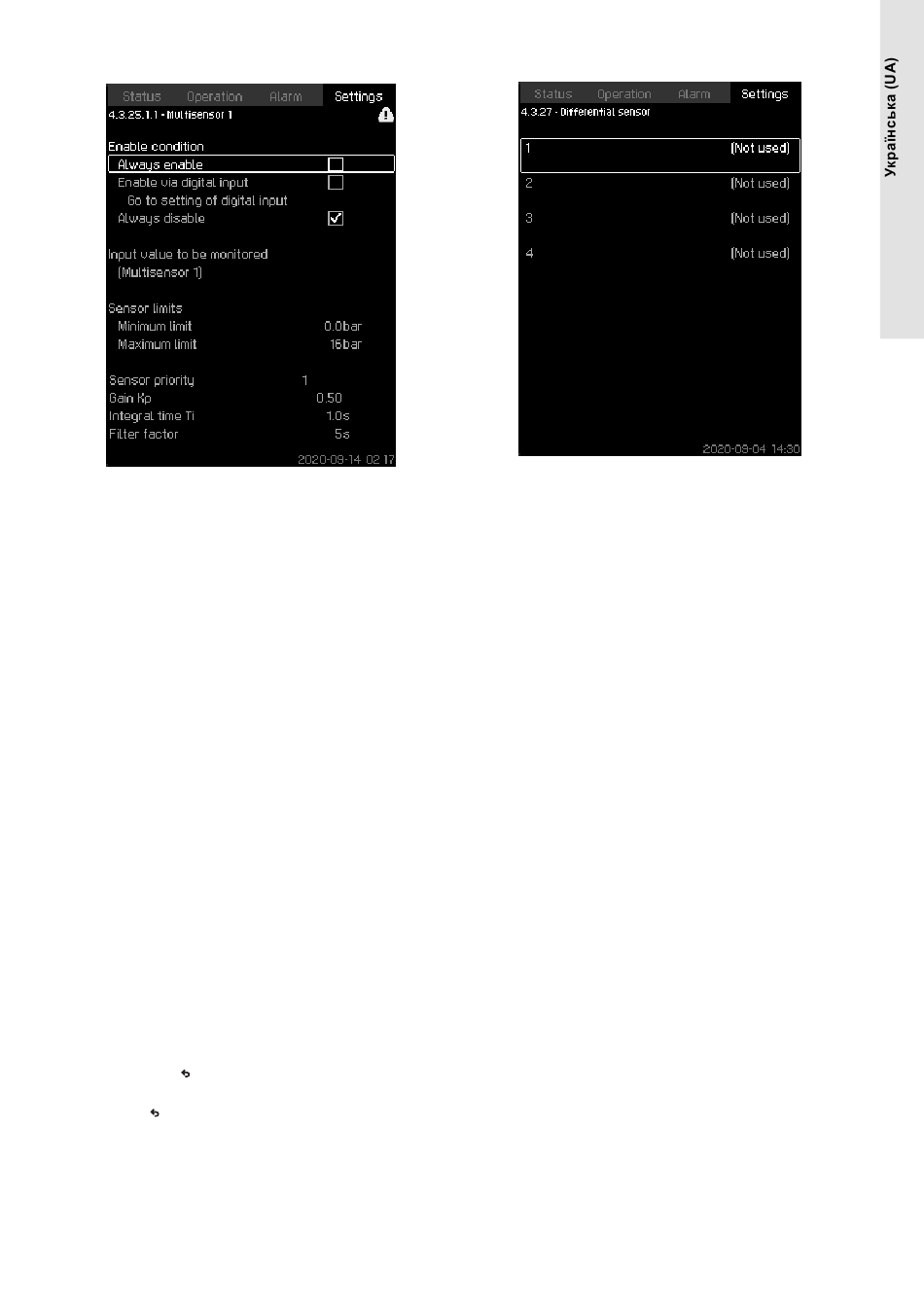

Налаштування за допомогою панелі керування
• Settings > Secondary functions > Multisensor settings >
Multisensor1-6.
1. Встановіть Увімк./Вимк.
• Завжди вимкнено
• Завжди активовано
• Увімкнути через цифровий вхід
- Перейдіть до налаштувань цифрового входу,
налаштуйте цифровий вхід.
- Натисніть × 1.
2. Виберіть вхідне значення, яке буде контролюватися.
3. Натисніть × 1.
4. Установіть: Setpoint limits (виберіть: мінімальна та
максимальна).
5. Установіть: Gain Kp та Integral time Ti.
6. Установіть: Sensor priority (1 = найвищий).
7. Установіть: Filter factor.
8.6.52 Диференціальний датчик (4.3.27)
Диференціальний датчик
Опис
Для вхідних і вихідних значень можна налаштувати до чотирьох
диференціальних датчиків.
Приклад
Диференціальний датчик 2
Диференціальний датчик 3.
Налаштування за допомогою панелі керування
• Settings > Secondary functions > Диференціальний
датчик.
