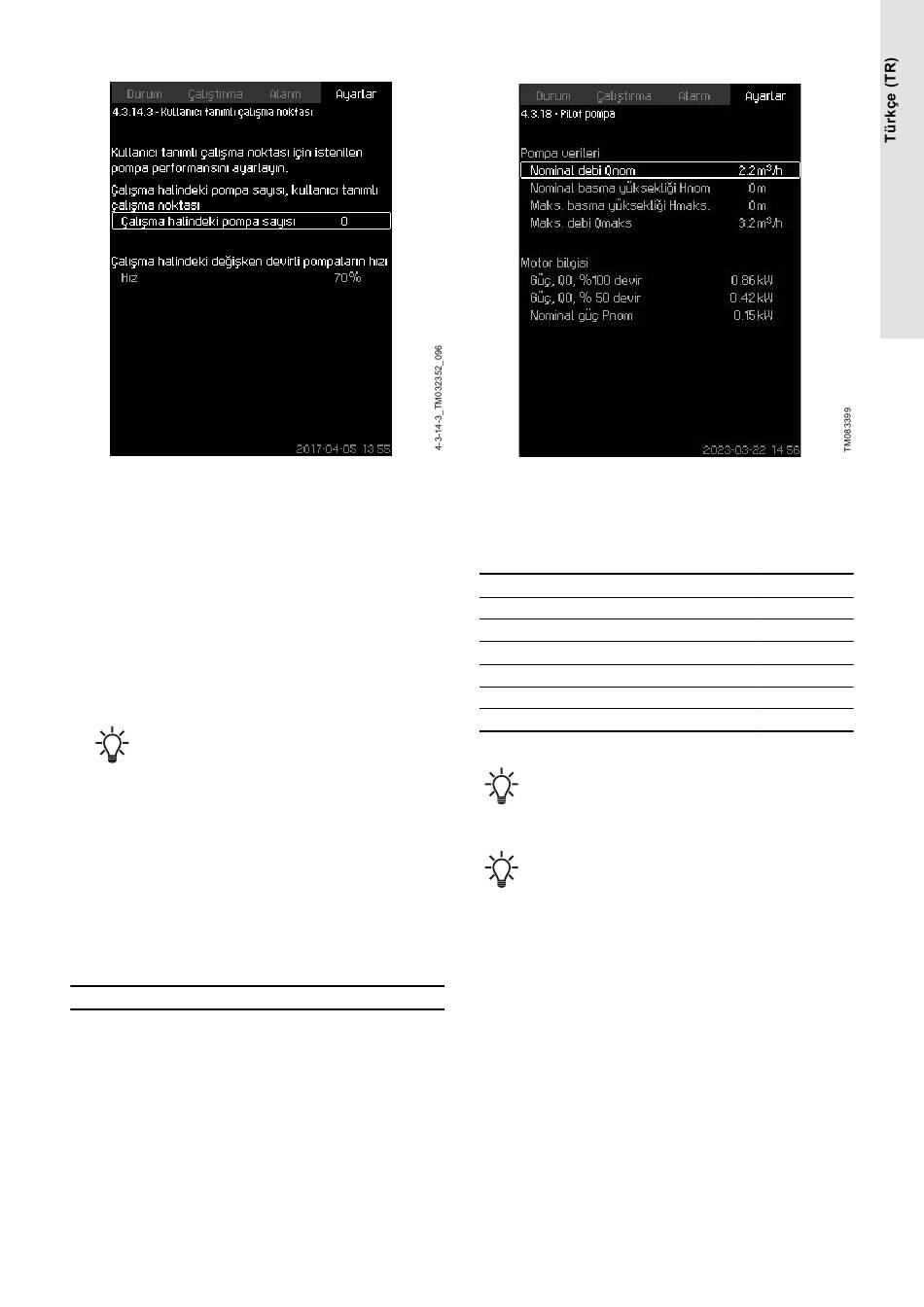

8.6.41 Kullanıcı tanımlı çalışma noktası (4.3.14.3)
Kullanıcı tanımlı çalışma noktası
Açıklama
Genellikle minimum ve maksimum çalışma noktası arasında bir
performans olan kullanıcı tanımlı bir performans ayarlayabilirsiniz.
Bu işlev, çalışacak pompa sayısını ve değişken devirli pompaların
hızını seçerek pompa performansını ayarlamayı sağlar.
Bu işlev öncelikli olarak değişken devirli pompaları seçer. Seçili
pompaların sayısı değişken devirli pompaların sayısının üstündeyse
şebekeden beslenen pompalar devreye sokulur.
Ayar aralığı
• Çalışma halindeki pompa sayısı.
• Değişken devirli pompalar için yüzde cinsinden hız.
Yalnızca değişken devirli pompa bulunduran
sistemlerde hız % 25 ile 100 arasında belirlenebilir;
değişken devirli pompa ve şebekeden beslenen
pompaların ikisini de bulunduran sistemlerde ise hız
%70 ile 100 arasında belirlenebilir.
Kontrol paneliyle ayar
• Ayarlar > Ek işlevler > Min., maks. ve kullanıcı tanımlı
çalışma > Kullanıcı tanımlı çalışma noktası.
Seçin ve ayarlayın:
• Çalışma halindeki pompa sayısı, kullanıcı tanımlı çalışma
noktası.
• Hız.
Fabrika ayarları
Aşağıdakiler ayarlandığı için işlev devre dışı bırakılmıştır:
Kullanıcı tanımlı çalışma sırasında çalışan pompa sayısı:
8.6.42 Pilot pompa eğri verisi (4.3.18)
Pilot pompa eğri verisi
Açıklama
Pilot pompa işlevinin çalışması için pilot pompa verileri gerekir. İşlev
aşağıdaki verileri kullanır.
• Nominal debi Qnom
• Nominal basma yüksekliği Hnom
• Maks. basma yüksekliği Hmaks.
• Maks. debi Qmaks
• Güç, Q0, %100 devir
• Güç, Q0, % 50 devir
• Nominal güç Pnom
GSC dosyalarının CU 352'ye indirilebildiği durumlarda
Grundfos; CR, CRI, CRE ve CRIE pompalarla ilgili hidrolik
bilgiler sağlayabilir.
Diğer tüm pompa tiplerinde hidrolik pompa verileri elle
girilir.
CR, CRI, CRE ve CRIE dahil olmak üzere tüm pompa
tipleri için Güç, Q0, %100 devir ve Güç, Q0, % 50 devir
bilgilerini elle girin.
Grundfos E-pompalar için giriş gücü (P1) bilgilerini girin.
Verileri, www.grundfos.com adresinde yer alan Grundfos
Product Center'dan ulaşabileceğiniz pompa performans eğrileriyle
okuyabilirsiniz.
Grundfos Product Center'a ulaşamıyorsanız pompayı aşağıdaki
çalışma noktalarına getirmeyi deneyin:
00
• Güç, Q0, %100 devir
• Güç, Q0, % 50 devir
• Nominal güç Pnom.
Grundfos Product Center'da pompa eğrisi grafiklerinin
yorumlanması bölümüne bakınız.
3
[m /sa.]
[m]
[m]
3
[m /sa.]
[kW]
[kW]
[kW]
