es H menos (100 − distribución por encima del punto de
set
ajuste)/100 × banda de arranque/parada. La banda de arranque/
parada se puede distribuir alrededor del punto de ajuste.
Y
A
B
2
H
Set
1

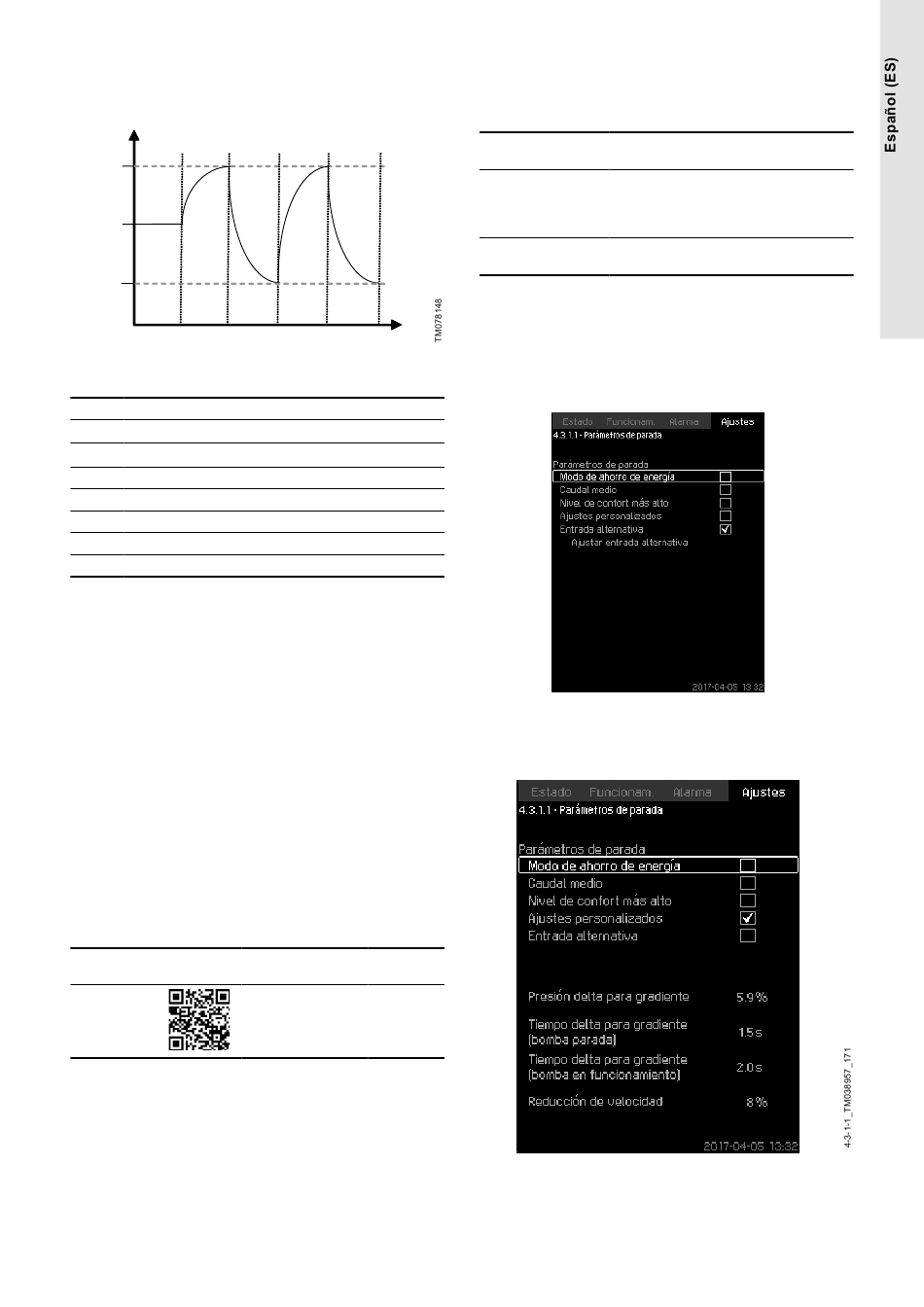

Funcionamiento en el modo ON/OFF
Pos. Descripción
Arranque: H − 0,5 × banda de arranque/parada
1
set
2 Parada: H + 0,5× banda de arranque/parada
set
A Funcionamiento normal
B Aumento de presión
C Parada
X Tpo. [s]
Y
La unidad de control CU 352 calcula el caudal cuando la bomba
está en el período de parada. Siempre que el caudal sea inferior
a Q , la bomba funcionará en modo on/off. Si el caudal aumenta
min
por encima de Q , la bomba volverá al modo de funcionamiento
min
normal (H ). H es igual al punto de ajuste real. Consulte la
set set
sección "Punto de ajuste" (1.2.2).
Detección de caudal bajo
El caudal bajo puede detectarse de dos maneras diferentes:
• medición directa del caudal con un caudalímetro o interruptor de
caudal;
• estimación del caudal a través de la medición de la presión y la
velocidad.
Si el sistema no está conectado a un caudalímetro o interruptor de
caudal, la función de parada utilizará la función de estimación.
Si la detección de caudal bajo se basa en la estimación del caudal,
se necesitará un tanque de membrana de un determinado volumen
y con una determinada presión de precarga.
Si desea obtener más información, consulte el documento
siguiente. El documento también está disponible en
Grundfos Product Center.
Título Código QR Enlace
Cálculo de http://
tanque en net.grundfos.com/qr/i
sistemas E /92845021
Presión de precarga
Durante cada estimación del caudal (cada 2 minutos), la función de
estimación generará una perturbación en la presión de descarga
equivalente a un ±10 % del punto de ajuste. Si esta perturbación no
es aceptable, la función de parada deberá basarse en la medición
directa del caudal con un caudalímetro o interruptor de caudal.
Puede ajustarse el caudal mínimo; es decir, el caudal al que el
sistema seleccionará el control ON/OFF para la última bomba en
funcionamiento.
C C
B
X
Número de
publicación
92845021
Si hay conectados un caudalímetro y un interruptor de caudal, la
conmutación al control ON/OFF estará determinada por la unidad
que primero indique un caudal bajo.
Rango de ajustes
Banda de arranque/
5-30 %
parada:
2-50 % del caudal nominal (Q
de las bombas. (solo puede ajustarse si se
Caudal mínimo:
ha seleccionado la medición directa del
caudal mediante un caudalímetro).
Distr. sobre punto
0-100 %.
de ajus.:
Ajuste a través del panel de control
Sistema sin interruptor de caudal o caudalímetro
• Ajustes > Funciones secundarias > Función de parada.
• Seleccione: Activada.
1. Ajuste: Banda de arranque/parada.
2. Seleccione: Ir ajustar parámetros parada caudal.
Parámetros de parada
3. Seleccione uno de los parámetros de parada. Si selecciona
Ajustes personalizados, debe ajustar los parámetros
mostrados en los ejemplos siguientes.

Ajustes personalizados

) de una
nom
