8.6.31 Analog girişler (4.3.8.1 - 4.3.8.7)
Analog girişler
Açıklama

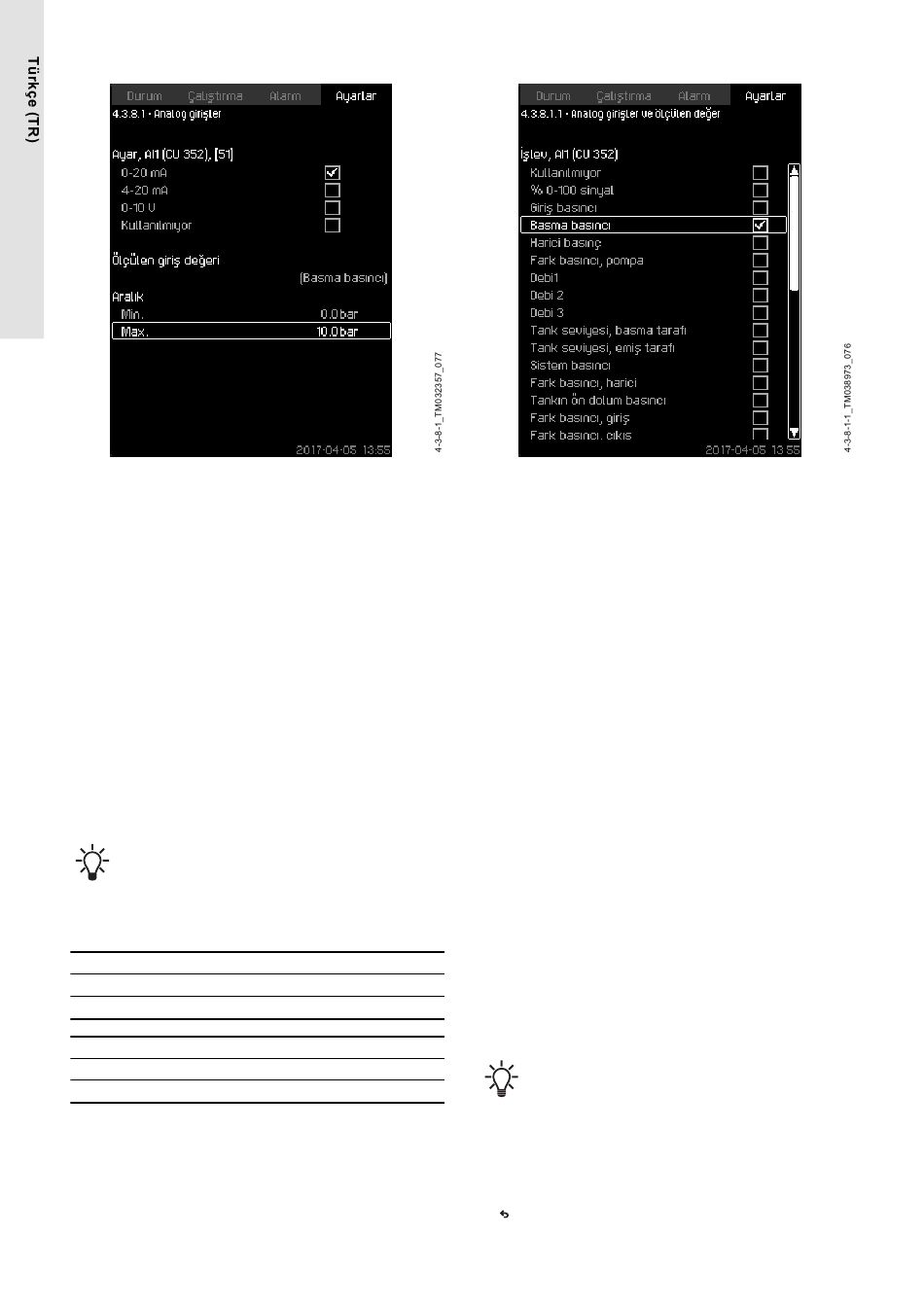

Menüden, Analog girişler ayarlanabilir. Her ekran üç kısma
ayrılmıştır:
• Giriş sinyalinin (ör: 4-20 mA) ayarlanması
• Ölçülen giriş değeri, örneğin Basma basıncı
• Sensör/sinyal transmitteri aralığının (ör: 0-16 bar) ölçülmesi.
Ayar aralığı
Her ekranda aşağıdaki parametreleri ayarlayabilirsiniz:
• Kullanılmıyor
• Giriş sinyali aralığı; 0-20 mA, 4-20 mA, 0-10 V
• Ölçülen giriş değeri
• Sensör aralığı.
Kontrol paneliyle ayar
• Ayarlar > Ek işlevler > Durdurma işlevi > Analog giriş
ayarına git.
Analog giriş devre dışı kalırsa gösterge yalnızca üst kısmı,
yani analog girişin ayarını gösterecektir.
Giriş etkinleştirilirse orta kısım, Ölçülen giriş değeri
görüntülenir. Bu durum, bir işlevin başka bir ekranda
analog girişe ilişkilendirilmesini mümkün kılar. Analog giriş
bir işlevle ilişkilendirildiğinde CU 352, analog girişlerin
ayarlanması ekranına dönecektir.
Fabrika ayarları
Basınçlandırma
Analog giriş İşlev
AI1 (CU 352) [51] Basma basıncı
Isıtma ve soğutma
Analog giriş İşlev
AI1 (CU 352) [51] Bunlar başlangıç sihirbazında seçilir.
380
8.6.32 Analog girişler ve ölçülen değer (4.3.8.1.1 - 4.3.8.7.1)
Analog girişler ve ölçülen değer
Açıklama
Bir işlev, ayrı ayrı analog girişlerle bağlantılı olabilir.
Ayar aralığı
Her analog giriş için bir işlev seçebilirsiniz. Daha fazla bilgi için
Control MPC'nin kurulum ve çalıştırma talimatlarına bakınız.
• Kullanılmıyor
• % 0-100 sinyal
• Giriş basıncı
• Basma basıncı
• Harici basınç
• Fark basıncı, pompa
• Debi1-3
• Tank seviyesi, basma tarafı
• Tank seviyesi, emiş tarafı
• Sistem basıncı
• Fark basıncı, harici
• Tankın ön dolum basıncı
• Fark basıncı, giriş
• Fark basıncı, çıkış
• Dönüş borusu sıcaklığı, harici
• Akış borusu sıcaklığı
• Dönüş borusu sıcaklığı
• Fark sıcaklık
• Ortam sıcaklığı
• Güç, pompa 1-6
• Güç, VFD
• Çoklu sensör1-6.
Kontrol paneliyle ayar
Daha fazla debi kullanılıyorsa ölçülen ve gösterilen debi
tanımlanan debinin toplamıdır.
• Ayarlar > Ek işlevler > Analog giriş ayarına git.
1. Seçim yapın: Analog girişler.
2. Seçim yapın: Ölçülen giriş değeri. 4.3.8.1.1 ekranı görülür.
3. Giriş seçin.
4. düğmesine basın.
5. Minimum ve maksimum sensör değerlerini belirleyin.
