8.4 Operation (2)
У цьому меню можна встановити основні параметри, такі як
задане значення, режим роботи, режим керування та керування
окремими насосами.
Супутня інформація
8.4.2 System operating mode (2.1.1)
8.4.3 Control mode (2.1.2)
8.4.4 Alternative setpoints (2.1.3)
8.4.6 Pump 1-6 (2.1.4.1 - 2.1.4.6)
8.6.5 External setpoint influence (4.1.3)
8.6.6 Setting of influence function (4.1.3.2)
8.4.1 Operation (2)
A
C
Operation
Опис

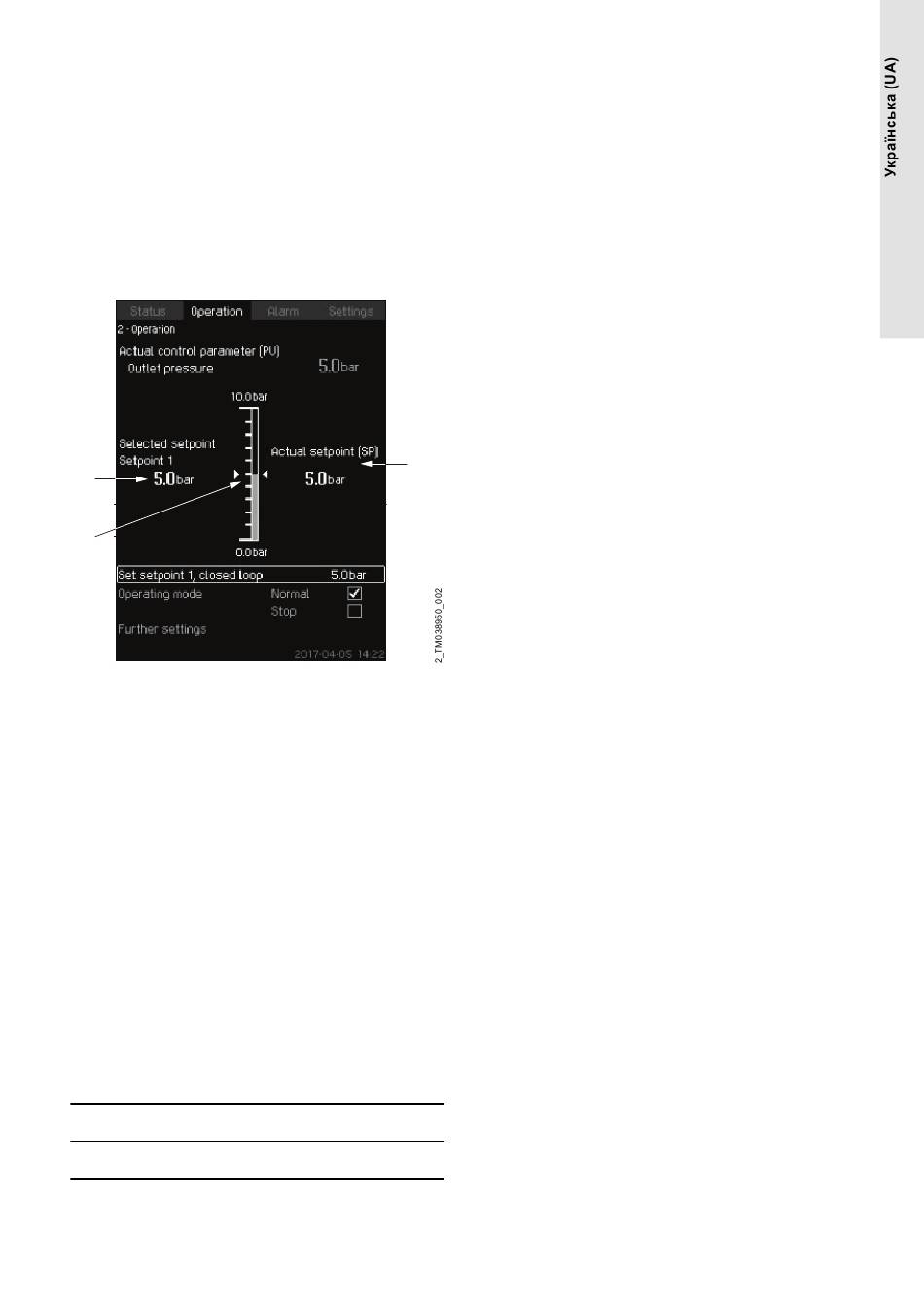

Cтовпчик відображає діапазон заданих значень. У разі
керування в замкненому контурі він відповідає діапазону
головного датчика, у цьому прикладі 0-16 бар. У разі керування
в розімкнутому контуру діапазон заданих значень становить
0-100 %.
Ліворуч від стовпчика відображається вибране задане значення
1 (А), тобто значення, яке встановлено на екрані. Праворуч
від стовпчика відображається фактичне задане значення (B),
тобто значення, яке є рекомендованим для ПІ-регулятора.
Якщо не було обрано жодного зовнішнього впливу на задане
значення, ці два значення будуть однаковими. Виміряне
значення (тиск на виході) відображається у вигляді частини
стовпчика сірого кольору (С). Див. розділи «Зовнішній вплив
на задане значення» (4.1.3) та «Налаштування функції впливу»
(4.1.3.2).
У нижній частині екрана знаходиться рядок меню для
встановлення заданого значення 1 та вибору режиму роботи,
у тому числі режимів роботи Normal режим і Stop. Можна
вибрати додаткові налаштування: System operating mode,
Control mode, Alternative setpoints та Individual pump control.
Діапазон налаштування
Setpoint:
Керування в Діапазон вимірювання головного
замкненому контурі: датчика
Керування в
0-100 %
розімкнутому контурі:
Налаштування за допомогою панелі керування
Setpoint
• Operation > Set setpoint 1, open loop / Set setpoint 1,
closed loop.
Встановіть значення.
Operating mode
• Operation
Виберіть: Normal або Stop.
Further settings
• Operation > Further settings.
Виберіть одне з налаштувань нижче:
• System operating mode, див. розділ «Режим роботи
системи» (2.1.1).
• Control mode, див. розділ «Режим керування» (2.1.2).
• Alternative setpoints, див. розділ «Альтернативні задані
значення» (2.1.3).
• Individual pump control, див. розділ «Насос 1−6» (2.1.4.1 -
2.1.4.6).
Заводські налаштування
Задане значення - це значення, яке підходить для певної
B системи. Заводське налаштування можна змінити в меню
запуску.
