8.6.70 Salida controlada 1-2 (4.4.13-4.4.14)
Salida controlada 1-2
Descripción
Esta función permite a la unidad de control CU 352 monitorizar
hasta cuatro límites diferentes mediante un conjunto de indicadores
(interruptores y/o valores analógicos) y activar una salida digital.
En concreto, esos cuatro límites son los niveles alto, bajo, de
arranque y de parada. La reacción de la salida digital dependerá
del tipo de monitorización, que puede ser normal o inversa. La
monitorización inversa implica que los indicadores (interruptores
y/o valores analógicos) funcionarán de forma opuesta respecto a
la monitorización normal. Por ejemplo, si la monitorización normal
corresponde a la aplicación Llenado de tanque , la monitorización
inversa se usará para la aplicación Vaciado de tanque.
Salida controlada normal:
1. Bajo: si el nivel cae por debajo del límite inferior, se generará
un aviso que activará la salida digital Salida controlada,
nivel bajo ; a la vez, si no se ha desactivado antes,
también se desactivará simultáneamente la salida digital Salida
controlada.
2. Arranque: si el nivel cae por debajo del límite de arranque, se
activará la salida digital Salida controlada.
3. Parada: si el nivel supera el límite de parada, se desactivará la
salida digital Salida controlada.
4. Alto: si el nivel rebasa el límite superior, se generará un aviso
que activará la salida digital Salida controlada, nivel alto ; a
la vez, si no se ha desactivado antes, también se desactivará
simultáneamente la salida digital Salida controlada.
Salida controlada
Pos. Descripción
H Alto
2 Parada
1 Arranque
L Bajo
Salida controlada inversa:
1. Bajo: si el nivel cae por debajo del límite inferior, se generará
un aviso que activará la salida digital Salida controlada,
nivel bajo ; a la vez, si no se ha desactivado antes,
también se desactivará simultáneamente la salida digital Salida
controlada.
2. Parada: si el nivel cae por debajo del límite de parada, se
desactivará la salida digital Salida controlada.
3. Arranque: si el nivel supera el límite de arranque, se activará la
salida digital Salida controlada.
4. Alto: si el nivel rebasa el límite superior, se generará un aviso
que activará la salida digital Salida controlada ; a la vez, si no
se ha activado antes, también se activará simultáneamente la
salida digital Salida controlada, nivel alto.
Salida controlada inversa
Pos. Descripción
H Alto
1 Arranque
2 Parada
L Bajo

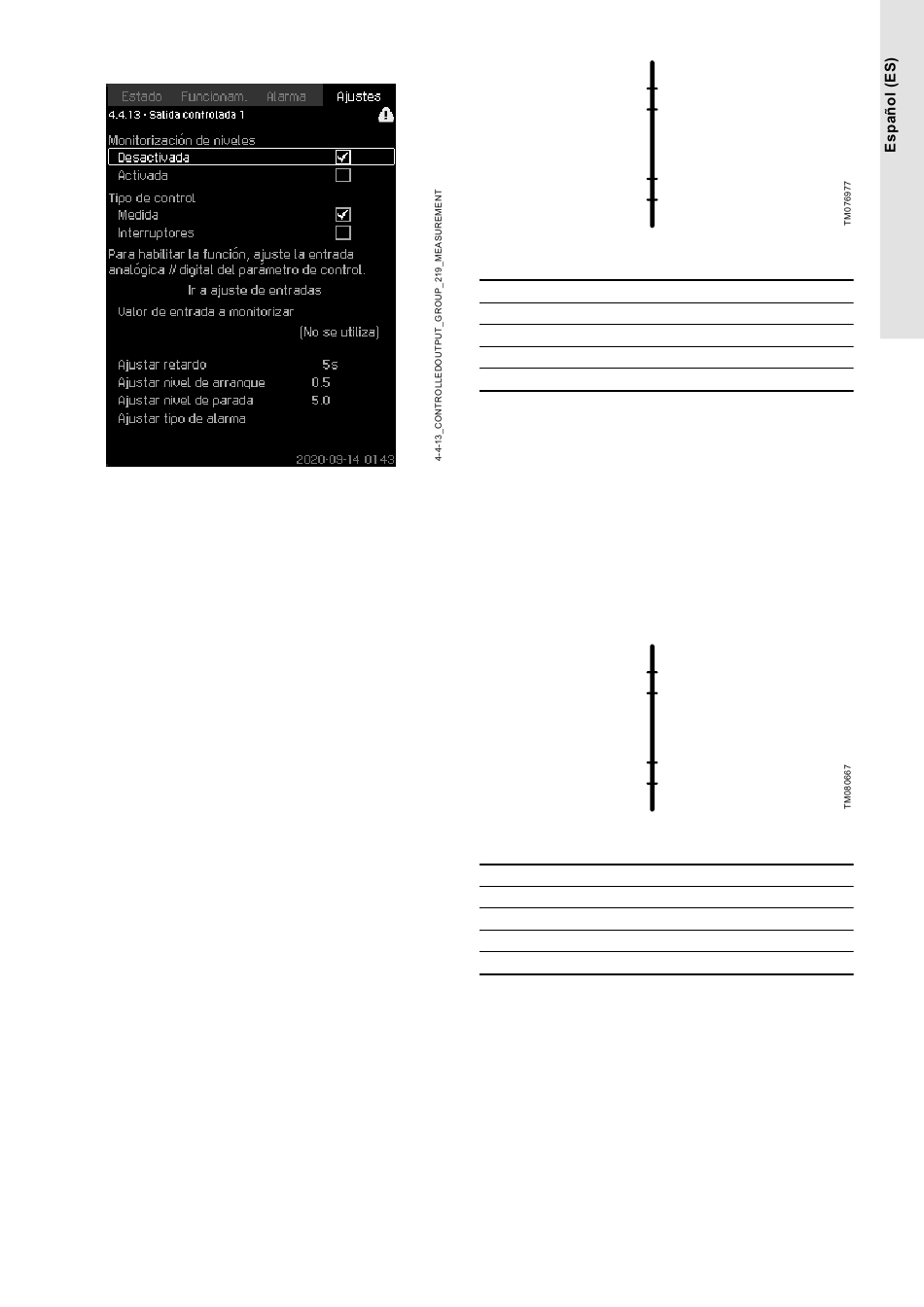

Rango de ajustes
1. Tipo de alarma: permite elegir entre mediciones o
interruptores.
2. Ajuste del retardo: puede establecerse un retardo entre la
detección de un límite sobrepasado y la activación de la salida
digital.
3. Ajuste del nivel de arranque: permite ajustar el nivel de
arranque para activar la salida (esta opción estará oculta si
selecciona Interruptores ).
4. Ajuste del nivel de parada: permite ajustar el nivel de parada
para desactivar la salida (esta opción estará oculta si selecciona
Interruptores ).
5. Ajuste el parámetro Tipo de alarma: permite configurar la
alarma.
H
2
1
L
H
1
2
L
