Grundfos Control MPC Montage- Und Betriebsanleitung Seite 102

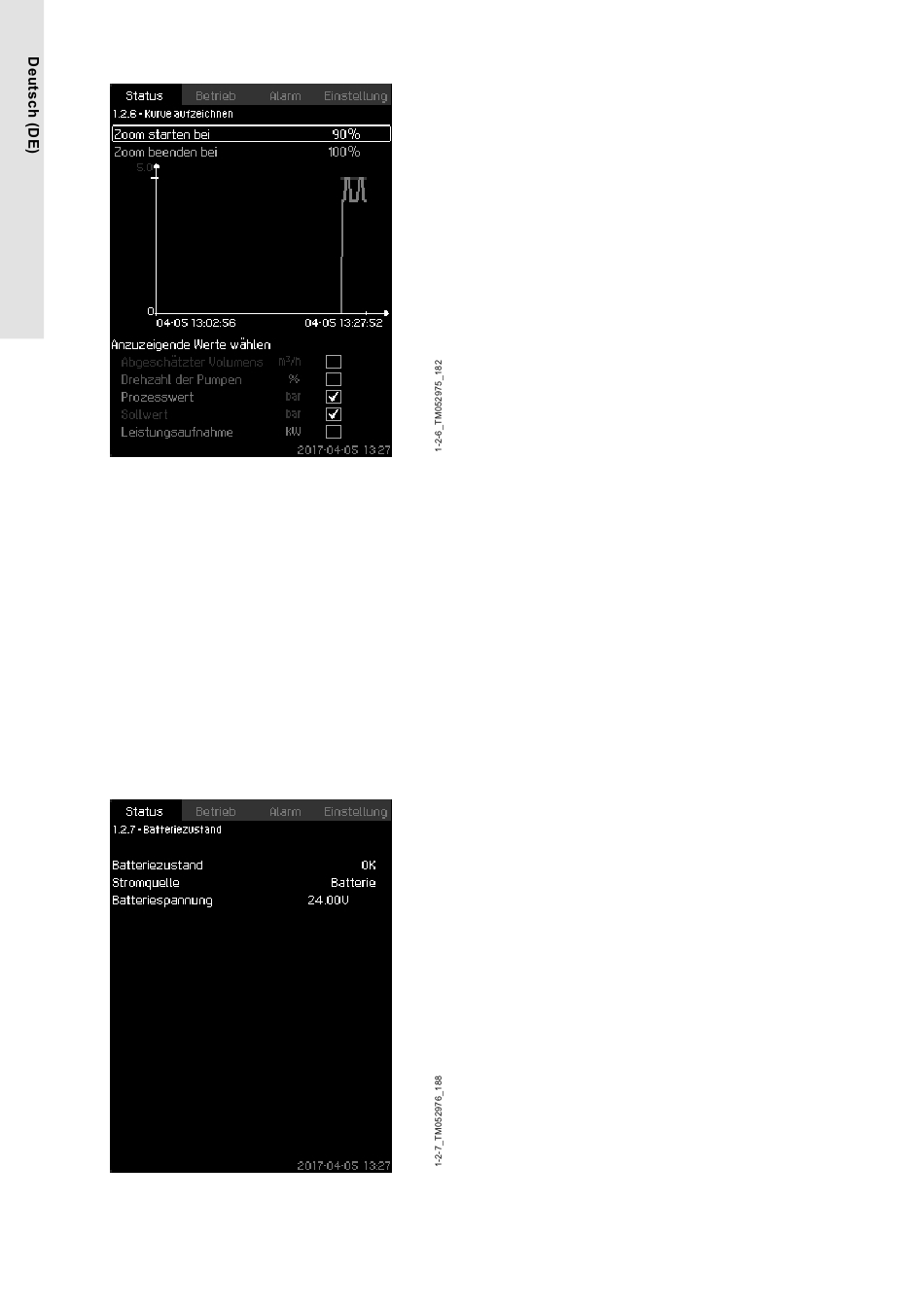

8.3.8 Kurve aufzeichnen (1.2.6)
Kurve aufzeichnen
Bedeutung
Auf dieser Bildschirmseite werden die von der Steuerung erfassten
Daten angezeigt. Die aufzuzeichnenden Werte können Sie auf der
Bildschirmseite Werte aufzeichnen (4.4.9) auswählen. Es können
mehrere Werte gleichzeitig angezeigt werden. Zudem kann die
Zeitskala geändert werden.
Einstellungen über das Bedienfeld
Status > Anlage > Kurve aufzeichnen
1. Stellen Sie Folgendes als Prozentwert ein:
• Zoom starten bei
• Zoom beenden bei.
2. Anzuzeigende Werte wählen.
Weitere Informationen
8.6.67 Werte aufzeichnen (4.4.9)
8.3.9 Batteriezustand (1.2.7)
Batteriezustand
102
Bedeutung
Diese Bildschirmseite zeigt den Zustand der Notstrombatterie an
(falls vorhanden).
