Grundfos Control MPC Montage- Und Betriebsanleitung Seite 478

8.6.61 Min. pressure (4.4.2)
Min. pressure
Опис
Система буде виконувати контроль тиску на виході,
якщо застосовується для підвищення тиску. У всіх інших
застосуваннях буде здійснюватися контроль тиску в системі.
CU 352 відреагує, якщо тиск стане нижчим за встановлений
мінімальний рівень протягом регульованого періоду часу.
Може здійснюватися контроль мінімального тиску, якщо
потрібна індикація несправності для ситуацій, коли вихідний
тиск стає нижчим за встановлений мінімальний тиск.
Можна встановити, чи буде індикація лише попередженням
або аварійним сигналом, що зупиняє насоси. Ця функція
може бути необхідною, якщо система використовується як
частина зрошувальної системи, де дуже низький тиск на
виході може бути спричинений розломами труб і, отже,
характеризується надзвичайно високим споживанням і дуже
низьким протитиском. У таких ситуаціях бажано, щоб система
була здатна зупинитися та надіслати аварійний сигнал. Для
такої ситуації вимагається ручне скидання аварійних сигналів.
Можна встановити затримку запуску, щоб система була здатна
створити тиск до того, як функцію буде активовано. Також
можна встановити часову затримку, тобто протягом якого часу
тиск на виході може бути нижче встановленого мінімального
тиску, перш ніж буде поданий аварійний сигнал.
Діапазон налаштування
• Мінімальний рівень тиску в межах діапазону головного
датчика.
• Активація зупинки в разі падіння тиску нижче мінімального
рівня.
• Time delay of function at start-up.
• Time delay of function during operation.

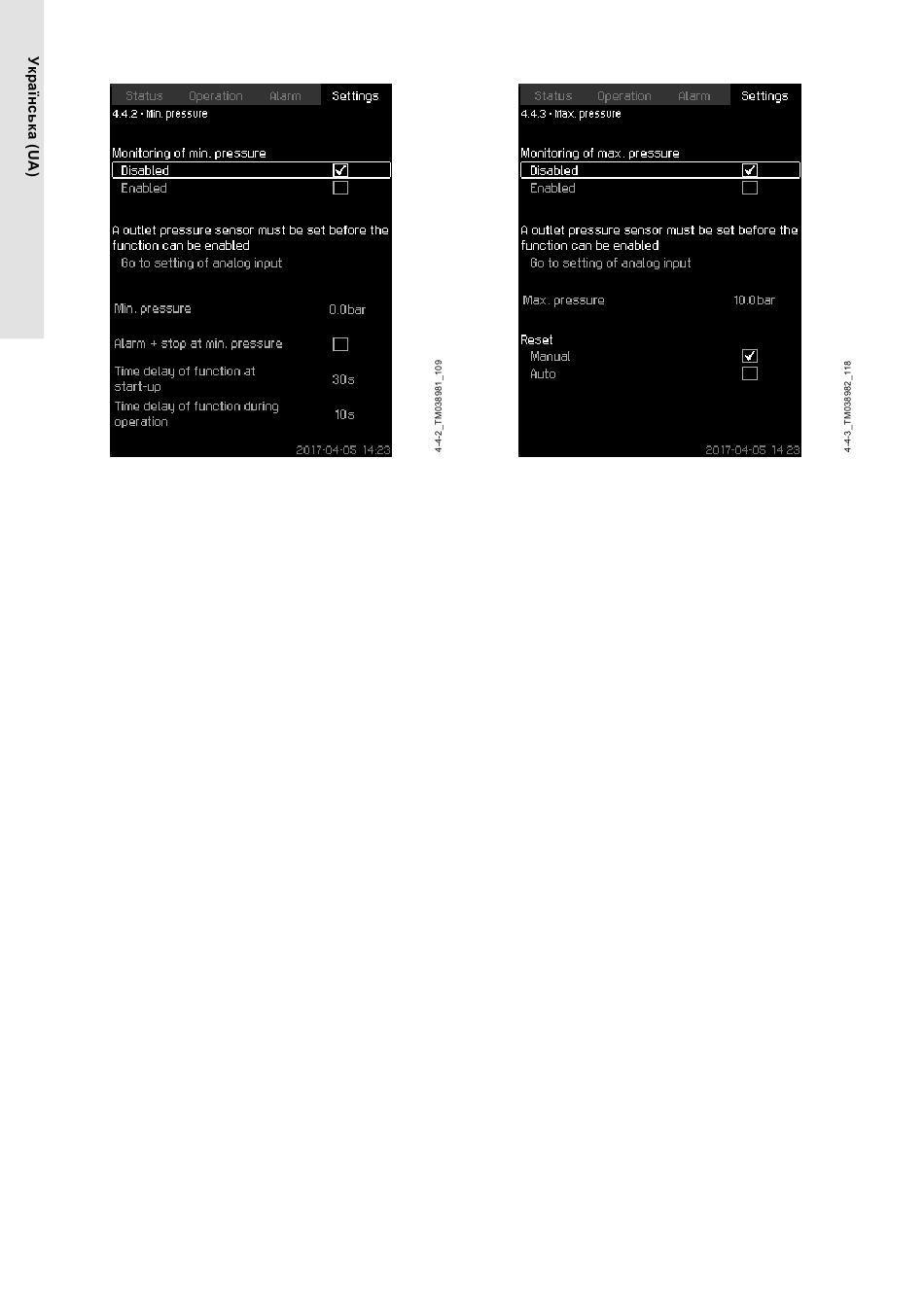

Налаштування за допомогою панелі керування
• Settings > Monitoring functions > Min. pressure > Enabled.
1. Виберіть і встановіть: Min. pressure.
2. Виберіть: Alarm + stop at min. pressure.
3. Установіть:
• Time delay of function at start-up
• Time delay of function during operation.
Заводські налаштування
Функцію деактивовано.
478
8.6.62 Max. pressure (4.4.3)
Max. pressure
Опис
Система буде виконувати контроль тиску на виході,
якщо застосовується для підвищення тиску. У всіх інших
застосуваннях буде здійснюватися контроль тиску в системі.
CU 352 відреагує, якщо тиск стане вищим за встановлений
максимальний рівень.
У деяких установках зависокий тиск на виході може призвести
до пошкоджень. Тому може знадобитися зупинити всі насоси на
короткий період, якщо тиск зависокий.
Можна встановити, чи має система виконувати повторний
запуск автоматично після того, як тиск впаде нижче
максимального рівня, чи потрібно скидати вручну. Повторний
запуск буде відкладено на заданий час. Див. розділ «Мін. час
між запуском/зупинкою» (4.2.1).
Діапазон налаштування
• Максимальний рівень тиску в межах діапазону головного
датчика.
• Повторний запуск у ручному або автоматичному режимі.
Налаштування за допомогою панелі керування
• Settings > Monitoring functions > Max. pressure > Enabled.
1. Установіть: Max. pressure.
2. Виберіть метод скидання: Manual або Auto.
Заводські налаштування
Функцію деактивовано.
Супутня інформація
8.6.14 Min. time between start/stop (4.2.1)
