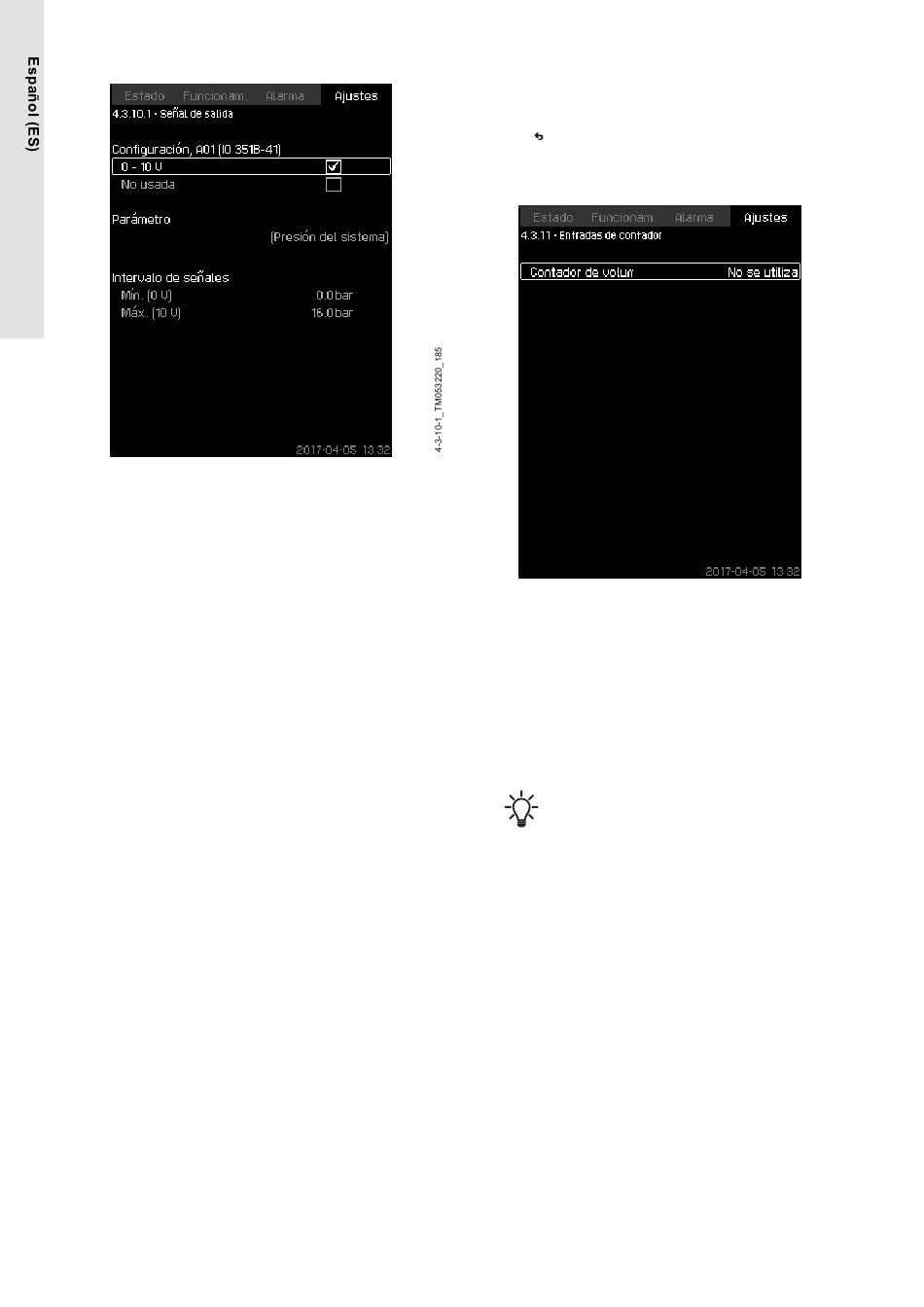

8.6.36 Señal de salida (4.3.10.1-4.3.10.3)
Señal de salida
Descripción
Puede seleccionar los siguientes parámetros.
Rango de ajustes
• Señal 0-100%
• Caudal 1-6
• Presión de entrada
• Presión de descarga
• Presión externa
• Presión dif., bomba
• Nivel del depósito, lado de descarga
• Nivel del depósito, lado de aspiración
• Presión sist.
• Presión dif., externa
• Presión de precarga del depósito
• Presión dif., entrada
• Presión dif., salida
• Temp. de la tubería de retorno, externa
• Temperatura de la tubería de caudal
• Temperatura de la tubería de retorno
• Temperatura diferencial
• Temperatura ambiental
• Potencia del sistema
• Potencia, bomba 1-6
• Potencia, bomba piloto
• Potencia, VFD
• Velocidad, bomba 1-6
• Velocidad, bomba piloto
• Intensidad, bomba 1-6
• Intensidad, bomba piloto
• Energía específica
Configuración a través del panel de control
• Ajustes > Funciones secundarias > Ir a ajuste de la entrada
analógica.
220
1. Seleccione la salida analógica y el rango.
2. Seleccione: Parámetro. Aparecerá la pantalla 4.3.10.2.
3. Seleccione la salida.
4. Pulse .
5. Ajuste: Intervalo de señales.
8.6.37 Entradas de contador (4.3.11)
Entradas de contador
Descripción
Puede configurar la unidad de control CU 352 para acumular el
volumen bombeado medido por un contador digital de agua.
Configuración a través del panel de control
1. Seleccione una entrada digital para el contador de volumen
2. Defina la unidad (unidad de volumen por pulso de la entrada
digital).
3. Defina la escala para los recuentos de pulsos.
Este menú solo aparecerá si hay un módulo IO 351B
conectado a la unidad de control CU 352.
