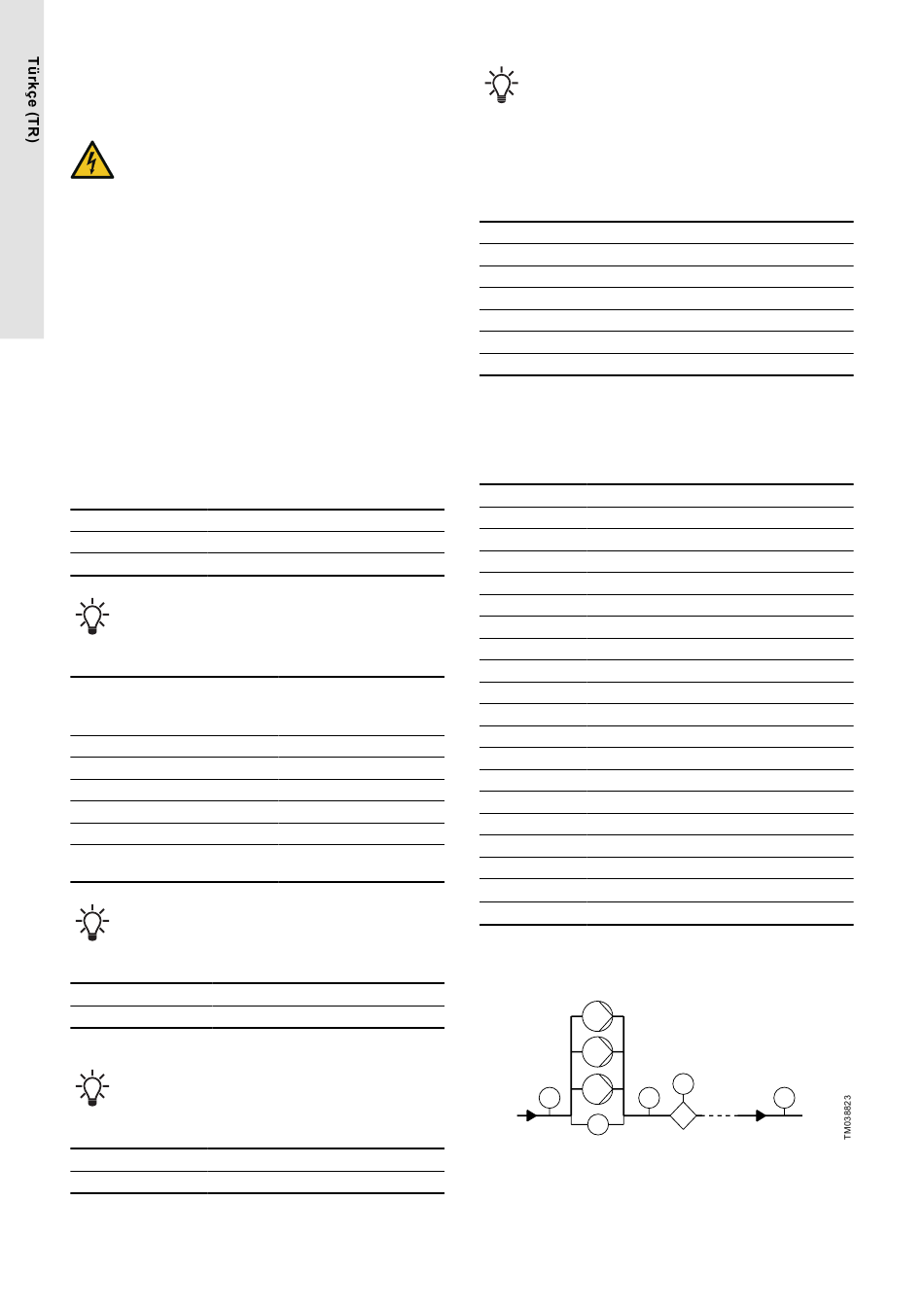

11. Ürünün devreden çıkarılması
Sistemi devre dışı bırakmak için ana şalteri kapalı konuma getirin.
UYARI
Elektrik çarpması
Ölüm veya ciddi kişisel yaralanma
‐
Ana şalter önündeki kablolara enerji gitmeye devam
ettiğinden bunlara dokunmayın.
‐
Güç kaynağının kazara açılmasını engellemek için ana
şalteri asma kilitle kilitleyin.

12. Teknik veriler

12.1 Sıcaklık
Ortam sıcaklığı: 0-40 °C.
12.2 Bağıl nem
Maksimum % 95.
12.3 Elektrik bilgileri
Besleme gerilimi
Sistem etiketine bakınız.
Yedek sigorta
Sistemle verilen kablo bağlantı şemasına bakın.
Dijital girişler
Açık devre voltajı: 24 VDC
Kapalı devre akımı: 5 mA, DC
Frekans aralığı: 0-4 Hz
Tüm dijital girişlerde PELV voltajı (Koruyucu Ekstra Düşük
Voltaj) vardır.
Analog girişler
Giriş akımı ve voltajı:
Tolerans:
Yineleme ayarı:
Giriş direnci, akım:
Giriş direnci, voltaj, CU 352:
Giriş direnci, voltaj, IO 351:
Sensör kaynağı:
Tüm analog girişlerde PELV voltajı (Koruyucu Ekstra
Düşük Voltaj) vardır.
Dijital çıkışlar (röle çıkışları)
Maksimum kontak yükü: 240 VAC, 2 A
Minimum kontak yükü: 5 VDC, 10 mA
Tüm dijital çıkışlar, kuru röleli kontaklardır.
Bazı çıkışlarda ortak C terminali vardır. Daha fazla bilgi
için sistemle birlikte verilen bağlantı şemasına bakın.
PTC sensör/termik şalteri için girişler
Açık devre voltajı: 12 VDC ± % 15
Kapalı devre akımı: 2,6 mA, DC
410
0-20 mA
4-20 mA
0-10 V
tam skalanın ± % 3,3'ü
Tam skalanın ± % 1'i
< 250 Ω
50 kΩ ± % 10
> 50 kΩ ± % 10
24 V, maksimum 50 mA,
kısa devre korumalı
PTC sensör girişleri, sistemin diğer girişlerinden ve
çıkışlarından elektriksel olarak ayrılmıştır.
12.4 Ölçüm parametreleri
12.4.1 Transmitter tipleri
Tabloda yer alan transmitter tipleri, sistemdeki değerlerin ölçülmesi
için kullanılabilir.
Kısaltma Transmitter
DPT Fark basınç transmitteri
DTT Fark sıcaklık transmitteri
FT Debi transmitteri
LT Seviye transmitteri
PT Basınç transmitteri
TT Sıcaklık transmitteri
12.4.2 Parametre listesi
Aşağıdaki tabloda, CU 352'nin analog girişleri aracılığıyla hangi
ölçüm değerlerini alabileceği bilgisi yer alır. Basınçlandırma
ve Seviye izleme şekillerinde değerlerin nerede ölçülebileceği
görülmektedir.
Numara Parametre
1 Debi
2 Çıkış basıncı
3 Fark basınç, harici
4 Emme basıncı
5 Fark basınç, pompa
6 Fark basınç, giriş
7 Fark basınç, çıkış
8 Tank seviyesi, çıkış tarafı
9 Tank seviyesi, giriş tarafı
10 Dönüş borusu sıcaklığı, harici
11 Akış borusu sıcaklığı
12 Dönüş borusu sıcaklığı
13 Fark sıcaklık
14 Harici basınç
15 Series 2000, fark basınç
16 Series 2000, debi
17 Sistem basıncı
Görülmemektedir Ortam sıcaklığı
Görülmemektedir % 0-100 sinyali
8) Ortam sıcaklığı, genellikle Control MPC'nin bulunduğu odadaki sıcaklıktır.
9) Harici kontrolörden gelen % 0-100 sinyali. Örneğin, 0-10 V sinyali olabilir.
PT
PT
DPT
Basınçlandırma
8)
9)
FT
PT
