8.6.49 Einstellungen Mehrzwecksensor (4.3.25)
Einstellungen Mehrzwecksensor
Bedeutung
Mithilfe dieser Funktion können bis zu sechs verschiedene
Zonen in einer HLK-Anlage mit einem festgelegten Differenzdruck-
Band geregelt werden. Liegt einer der Mehrzwecksensor-Werte
außerhalb des festgelegten Bereichs (Minimum oder Maximum des
entsprechenden Sensors, sorgt die Funktion für eine Anpassung
des Sollwerts (SOLL) nach oben oder unten. Dadurch wird
sichergestellt, dass der Messwert des entsprechenden Sensors
oder der jeweiligen Zone innerhalb seines Druckbands bleibt.
Die Reaktion der Sollwertverschiebung kann mithilfe der Werte Kp
und Ti unter Sollwertänderung angepasst werden.
Falls mehrere Messwerte der Sensoren außerhalb des festgelegten
Bereichs liegen, können Sie eine Priorisierung der einzelnen
Sensoren vornehmen. Darüber hinaus kann die Anlage den
aktuellen Sollwert optimieren, falls Energiesparbetrieb aktiviert ist.
Dabei wird der aktuelle Sollwert gesenkt, bis der untere Grenzwert
des Messbereichs bei einem der Mehrzwecksensoren erreicht ist.
Ist die Mehrzwecksensorfunktion aktiviert, hat sie eine
höhere Priorität als die folgenden Programme/Funktionen
(diese werden übersteuert):
• Zeitprogramm
• Proportionaldruck
• Alternative Sollwerte
• Externe Sollwertführung
• Sollwertrampe.
Einstellmöglichkeiten
• Energiesparbetrieb: In dieser Betriebsart senkt die Anlage
den aktuellen Sollwert in Richtung des unteren Grenzwerts
für einen der Mehrzwecksensoren. Ist die Funktion deaktiviert,
wird sichergestellt, dass kein Sensor die Grenzwerte über- oder
unterschreitet.
• Sollwert-Grenzwerte: Der Bereich innerhalb dessen die
Funktion den Sollwert je nach Rückmeldung vom
Mehrzwecksensor nach oben oder unten verschiebt.
• Liste der Mehrzwecksensoren: Setup für jeden
Mehrzwecksensor.

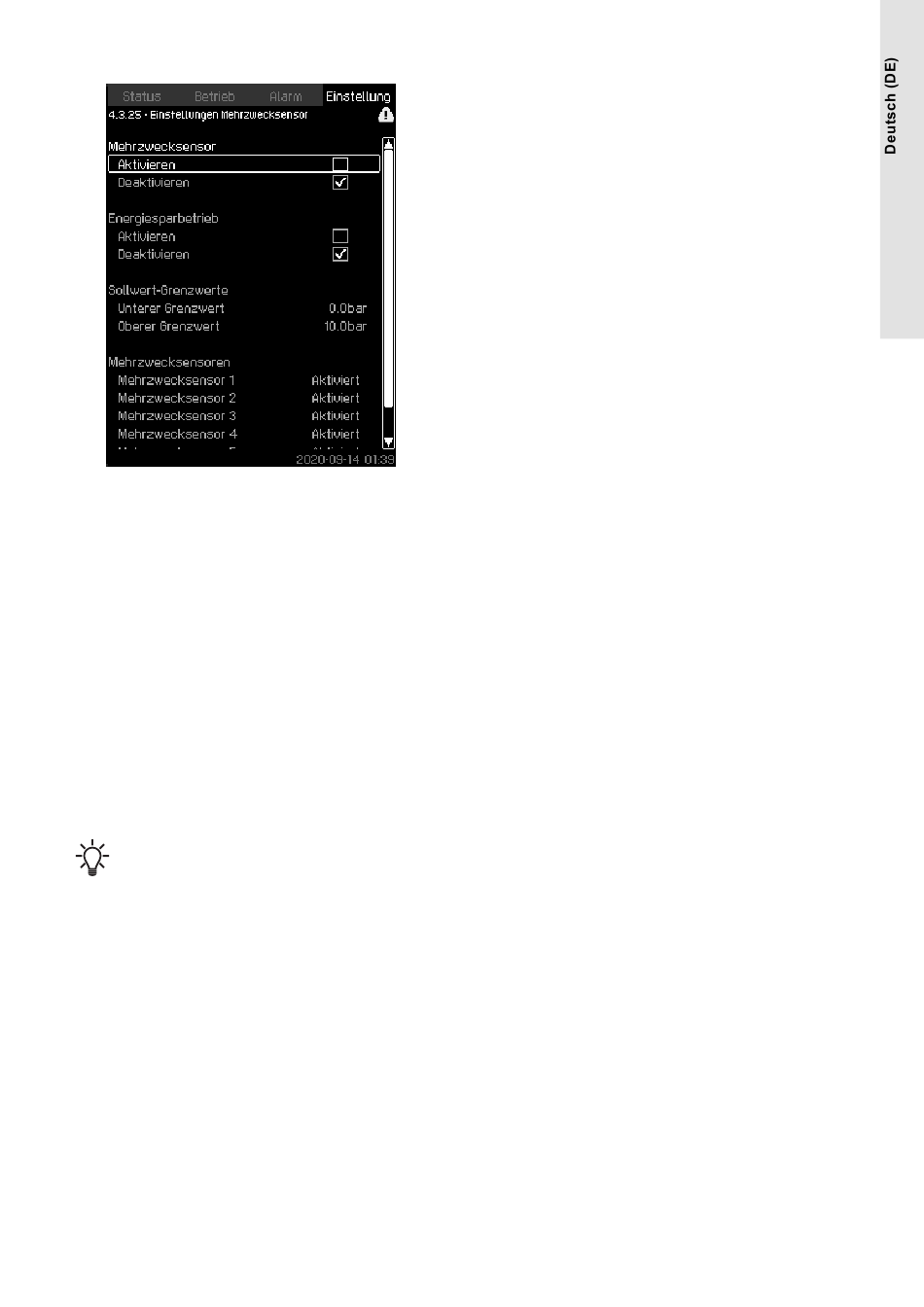

Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Einstellungen
Mehrzwecksensor.
1. Wählen Sie Folgendes aus: Aktivieren.
2. Stellen Sie Folgendes ein: Anzahl an Sensoren.
3. Aktivieren Sie Energiesparbetrieb, falls erforderlich.
4. Stellen Sie Folgendes ein: Sollwert-Grenzwerte. (Wählen Sie:
Unterer Grenzwert oder Oberer Grenzwert).
5. Drücken Sie auf Einstellungen Mehrzwecksensor um
die Einstellungen für die einzelnen Mehrzwecksensoren
vorzunehmen.
