GRUNDFOS ANLEITUNG

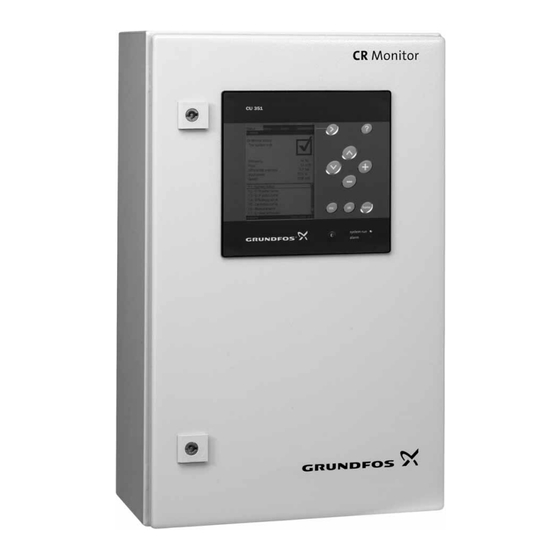

CR Monitor
Serviceanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grundfos CR Monitor

Inhaltszusammenfassung für Grundfos CR Monitor

  • Seite 1 GRUNDFOS ANLEITUNG CR Monitor Serviceanleitung...

  • Seite 2: Inhaltsverzeichnis

    Schaltpläne ........................41 10.1 CR Monitor für Pumpen mit Direktanlauf ..................42 10.2 CR Monitor für Pumpen mit Stern-Dreieck-Anlauf ................47 10.3 CR Monitor für CRE-Pumpen oder für an einen CUE-Frequenzumrichter angeschlossene CR-Pumpen ............................52 Datenübertragung ......................56 11.1 Ethernet............................56 11.2 GENIbus ............................59 Werkzeuge für Servicearbeiten ..................
  • Seite 3 3 / 60...

  • Seite 4: Allgemeines

    Zum Verständnis der vorliegenden Serviceanleitung ist folgende Unterlage erforderlich: • Montage- und Betriebsanleitung des CR Monitor. Hinweis: Die vorliegende Serviceanleitung gilt nur für den CR Monitor und seine Schnittstellen. Enthält die Anwendung weitere Grundfos-Produkte oder andere Systeme, wird auf die Serviceanleitungen der entsprechenden Produkte verwiesen.

  • Seite 5: Produktidentifikation

    Einschaltart (Stern-Dreieck oder direkt) Auftragsnummer Weight: Optionen Optionen Made in Schutzart Gewicht [kg] CE-Kennzeichen Ursprungsland Abb. 1 Typenschild vom CR Monitor 4.2 Typenschlüssel Beispiel: CR Monitor 2.2 kW DOL 3x400V, 50-60Hz, PE, IP54 Typenbezeichnung CR Monitor (MG und Siemens) oder CRE Monitor (MGE und CUE) Motorgröße und Einschaltart...
  • Seite 6 0442 IP 20 Seriennummer Vorn angebrachtes Typenschild Produktionscode Abb. 4 Die vier oben aufgeführten Nummern müssen angegeben werden, wenn Sie sich an Grundfos wenden. Type MP 204 Ta -20°C to 60°C IP 20 Vin nom. 100 - 480 V ~ 50/60 Hz...

  • Seite 7: Konfigurationsdateien

    5. Allgemeine Produktbeschreibung 5.1 Elektrische Anschlüsse 5.1.1 Auflegen der Kabel auf die Klemmenleiste im CR Monitor Die Komponenten des CR Monitors sind intern an eine gemeinsame Klemmenleiste angeschlossen, die sich unten im Schaltschrank befindet. Die in der Montage- und Betriebsanleitung aufgeführten externen Komponenten und Signalgeber sind ebenfalls an diese Klemmenleiste anzuschließen.
  • Seite 8 CR, CRE 24 V / 5 mA Alarmquittierung (Bildschirmseite 4.2.1). Pull-down Möglichkeit zum Zurücksetzen eines Alarms im (CU 351) CR Monitor von extern. Relais, Alarm (Bildschirmseite 4.2.3). Bei Anliegen eines Alarms wird der Digitalausgang (Schließer) DO1 immer aktiviert. (CU 351) *Optional, doch normalerweise wird "Öffner"...

  • Seite 9: Bedienfeld Der Cu 351M

    Optionaler Analogsensor. Ausgangssignal: 0-10 V (Bildschirmseite 4.2.4). (IO 351) Versorgung +24 V Temperatursensor (Bildschirmseite 4.2.2). * Eingangssignal: 0-20 mA, 4-20 mA, 0-10 V. GND ** (IO 351) ** Nur bei 3-adrigem Sensor. Eingangssignal* Versorgung +24 V Optionaler Sensor 1 (Bildschirmseite 4.2.2). * Eingangssignal: 0-20 mA, 4-20 mA, 0-10 V.
  • Seite 10 Abb. 10 Grundeinstellungen, CU 351 Wurde die Grundsprache gewählt, wird das Symbol auf jeder Bildschirmseite Hinweis rechts in der oberen Zeile angezeigt. Menüzeile Die Menüzeile (A) ist in Abb. 11 dargestellt. Abb. 11 Menüzeile Die Steuerung verfügt über vier Hauptmenüs: Überwachen des Betriebsstatus der Pumpe.
  • Seite 11 Funktionsverzeichnis Jedes Hauptmenü enthält eine Anzahl an Untermenüs. Siehe nachfolgende Übersicht. Das Menü Alarm wird in Abschnitt 5.5 Warnungen und Alarme beschrieben. Eine ausführliche Beschreibung der anderen Menüs mit den dazugehörigen Untermenüs finden Sie in der Montage- und Betriebsanleitung des CR Monitors. 1.
  • Seite 12 4. - Installation 4.1 - Einstellungen CR Monitor 4.1.1 - Lernen 4.1.1.1 - Lerndatensatz speichern 4.1.1.2 - Lerndatensatz erneut aufrufen 4.1.2 - Kavitation 4.1.3 - Wartung 4.2 - Einstellungen Eingänge/Ausgänge 4.2.1 - Digitaleingänge 4.2.1.1 - DI1 ... DI3 (CU 351), [10, 12, 14] 4.2.1.1 - DI1 ...
  • Seite 13 5.2.1 CU 351M Pos. Bezeichnung Klemme für die Spannungsversorgung Interner GENIbus-Anschluss Externer GENIbus-Anschluss Klemmen für Digitaleingänge Ethernet (RJ45) Serviceanschluss Klemmen für Analogeingänge Klemmen für Ausgangsrelais Kabelschellen für den GENIbus-Anschluss Typenschild B Y A 10 11 12 13 14 A1 Y1 B1 Spannungsanzeige Abb.

  • Seite 14: Meldeleuchten

    Pos. 1 Pos. Bezeichnung Anschluss Einführung für die Phase L1 zum Motor Einführung für die Phase L2 zum Motor Einführung für die Phase L3 zum Motor Spannungsversorgung: L1 L1/N Spannungsversorgung: L2 L2/L Spannungsversorgung: L3 L3/A Betriebserde Isolationswiderstandsmessung PTC-Sensor/Thermoschalter GENIbus-Daten, A Pos.

  • Seite 15: Einstellung Über Die R100

    5.4 Einstellung über die R100 Die Fernbedienung R100 wird zur drahtlosen Kommunikation mit der IO 351 und dem MP 204 in der CR Monitor sowie mit der CRE-Pumpe verwendet. Die Kommunikation mit der R100 erfolgt über Infrarotlicht. Während der Kommunikation mit dem MP 204 muss die MP 204 R100 auf das IR-Feld vorn am MP 204 gerichtet werden.

  • Seite 16: Warnungen Und Alarme

    Warnung in dem CR Monitor führen. Neben der Störmeldung über das Alarm-/Warnrelais und der roten Meldeleuchte an der CU 351M kann durch den Alarm auch ein Relais zum Abschalten der Pumpe bei Alarm (Alarm + Stopp) aktiviert werden. Eine Warnung hingegen führt nur zu einer Störmeldung.
  • Seite 17 Datum und der Uhrzeit nur --...-- angezeigt. Die letzte Warn-/Alarmmeldung wird an oberster Stelle auf dem Bildschirm angezeigt. Wurde eine SMS-Box für den CR Monitor als Option gewählt, können Störungsmeldungen als SMS versendet werden. 5.5.3 Alarmspeicher (2.2) In dem Alarmspeicher können bis zu 24 Warnungen und Alarme gespeichert werden.

  • Seite 18: Alarmübersicht

    Die letzte Warn-/Alarmmeldung wird an oberster Stelle auf dem Bildschirm angezeigt. 5.6 Alarmübersicht In Abschnitt 6.4.1 Alarmliste wird für den CR Monitor ein Überblick über mögliche Alarme und Warnungen gegeben. 6. Hilfe bei der Störungssuche 6.1 Sicherheitsvorschriften Zu Ihrer eigenen Sicherheit sind die Sicherheitsvorschriften auf Seite unbedingt zu beachten.
  • Seite 19 Meldeleuchten Relais, Relais, Relais, Alarm Relais, Warnung Alarm + Stopp betriebsbereit Bedeutung Betrieb Störung DO1 (CU 351M) DO4 (IO 351) DO2 (CU 351M) DO5 (IO 351) (grün) (rot) Die Spannungsversor- gung ist abgeschaltet. C NO NC C NO NC C NO NC C NO NC Die Pumpe läuft.

  • Seite 20: Meldeleuchten Am Liqtec

    6.3.3 Meldeleuchten am MP 204 Power MP 204 Trip Abb. 27 Meldeleuchten am MP 204 Das MP 204 hat zwei Meldeleuchten. Meldeleuchte Bedeutung Power Trip Das MP 204 fährt hoch und stellt Betriebsbereitschaft her(Startverzögerung). blinkt grün Siehe die Montage- und Betriebsanleitung vom MP 204. grün Das MP 204 ist betriebsbereit.

  • Seite 21: Störungssuche Mit Hilfe Der Störungscodes

    Störungsursache und einem Vorschlag zur Behebung aufgeführt. Die Liste zeigt die Alarm- und Warnmeldungen, die von dem CR Monitor ausgegeben werden. Neben diesen Alarm- und Warnmeldungen werden in dem CR Monitor auch die Alarm- und Warnmeldungen angezeigt, die von einem MGE-Motor, dem MP 204 oder dem CUE über GENIbus gesendet werden.
  • Seite 22 • Prüfen, ob die Einstellungen auf der Bildschirmseite Sensorsignale über 22 mA oder 11 V werden "Analogeingänge" (4.2.2.1) zu dem Mess- und Signalbereich von dem CR Monitor nicht unterstützt. des vorhandenen Sensors passen. Grenzwert überschritten • Die Störmeldung zeigt den entsprechenden Alarmauslösewert.
  • Seite 23 • Der Förderstrombereich für den • Prüfen, ob der Verbrauch und damit der Förderstrom normal ist. CR Monitor-Algorithmus ist falsch eingestellt. Liegt der Förderstrom nahe am Maximum oder fördert die Pumpe gegen einen geschlossenen Schieber, geht der Wirkungsgrad gegen Null.
  • Seite 24 Lernprozesses. Lernprozess für den neuen Betriebspunkt starten. • Dampfdruck (anderes Medium als Wasser) • Das Fördermedium wird von dem CR Monitor nicht unterstützt. • Weiter anliegender Alarm, ohne dass Kavitation • Prüfen, ob der NPSH-Sicherheitsfaktor am CR Monitor zu hoch vorliegt (Sicherheitsfaktor) eingestellt ist.

  • Seite 25: Alarmliste Für Das Mp 204

    6.4.2 Alarmliste für das MP 204 Die folgenden Alarme und Warnungen werden im Display des MP 204 angezeigt. Sie werden zudem über GENIbus an die CU 351M gesendet und dort auf den Bildschirmseiten "Aktuelle Alarme" (2.1) und "Alarmspeicher" (2.2) angezeigt. Anzeige an der CU 351M Anzeige am MP 204 Störungs-...

  • Seite 26: Pc Tool E-Products Als Servicetool

    6.5.3 Anschließen eines PC's an den CR Monitor Für die Abbindung des PC's an den CR Monitor wird die Hardware "Grundfos PC Tool Link" verwendet. Mit Hilfe dieser Hardware erfolgt eine Umsetzung der Schnittstelle RS-485 am CR Monitor auf den USB-Anschluss am PC. Das PC Tool gewährleistet zudem eine galvanische Trennung zwischen dem PC und dem CR Monitor.

  • Seite 27: Überwachung

    E-Mail-Adresse und das Senden von SMS-Nachrichten eingerichtet. Einrichten von Ehernet und GENIbus Die Ethernet- und GENIbus-Verbindung des CR Monitors kann über das Display am CR Monitor eingerichtet werden. Das Einrichten erfolgt über die Bildschirmseiten "Ethernet" (4.3.5) und "GENIbus-Nummer" (4.3.6). Siehe die Montage und Betriebsanleitung.
  • Seite 28 Fall ist, müssen die Einstellungen vom Netzwerk-Administrator vorgenommen werden. 5. Das einzugebende Passwort, wenn die Kommunikation mit dem CR Monitor über einen Internetbrowser erfolgen soll. 6. Einrichten der GENIbus-Adresse. Dieses Feld wird verwendet, wenn der CR Monitor an einen externen GENIbus angeschlossen ist.

  • Seite 29: Datenaufzeichnung

    überschrieben werden soll. Nach Anklicken des Menüpunkts "Update GSC Files" wird ein Dialogfenster geöffnet, in dem nach der komprimierten GSC-Dateibibliothek gesucht werden kann. Hinweis: Ist der Computer an ein Grundfos-Netzwerk angeschlossen, wird in dem Dialogfenster eine automatische Aktualisierung der Dateibibliothek angeboten. Wird die Funktion "Automatisches Update" gewählt, findet das PC Tool selbsttätig die aktualisierte GSC-Bibliothek im Grundfos-Netzwerk.

  • Seite 30: Konfiguration

    Abb. 32 Eingabe des Servicecodes Der Servicecode bleibt auch nach dem Ausschalten der R100 aktiv. Der Servicecode darf nur von Grundfos Servicemitarbeitern verwendet werden und muss deshalb vor der Rückgabe der Hinweis R100 an den Kunden gelöscht werden, wenn für die Servicearbeiten die R100 des Kunden genutzt wird.
  • Seite 31 7.2.4 Konfigurieren der CU 351M Die CU 351M mit Hilfe des PC Tools E-Products konfigurieren. 1. Prüfen, ob allen angeschlossenen GENIbus-Geräten eine GENIbus-Adresse zugewiesen worden ist. 2. Das PC Tool E-Products an die CU 351M anschließen. Siehe Abschnitt 6.5.3 Anschließen eines PC's an den CR Monitor.

  • Seite 32: Austauschen Der Module

    4. Die CU 351M aus dem Schaltschrank ausbauen. 5. Das neue Gerät wie in der zum Gerät gehörenden Montage- und Betriebsanleitung beschrieben installieren. 6. Die Spannungsversorgung an den CR Monitor anschließen und die neue CU 351M mit Hilfe des PC Tool E-Products konfigurieren. Siehe Abschnitt 7.2.4 Konfigurieren der CU...

  • Seite 33: Ausstauschen Des Mp 204

    1. Falls möglich, die Einstellungen des MP 204 mit Hilfe der R100 speichern. Siehe Abb. 34. Abb. 34 Speichern der Einstellungen in der R100 2. Die Spannungsversorgung zum CR Monitor abschalten. 3. Die Spannungsversorgung zu Komponenten mit eigener Spannungsversorgung abschalten.

  • Seite 34: Kalibrieren Des Senssors Und Des Liqtecs

    8.5 Kalibrieren des Senssors und des LiqTecs Abb. 37 LiqTec 1. Prüfen, ob der Sensor richtig an den LiqTec angeschlossen ist. Siehe die Montage- und Betriebsanleitung vom LiqTec. 2. Vor Einbau des Sensors in die Pumpe den Sensor in stehendes Wasser eintauchen.

  • Seite 35: Menüstruktur Der R100 Und Des Cue

    9. Menüstruktur der R100 und des CUE 9.0.1 R100-Menüstruktur für das IO 351B 0. ALLGEMEIN 1. BETRIEB 2. STATUS 3. INSTALLATION GENI Ist eine Bildschirmseite auf diese Weise gekennzeichnet, kann sie nur mit Hilfe des Servicecodes aufgerufen werden. Abb. 38 R100-Menüstruktur für das IO 351B 35 / 60...
  • Seite 36 9.0.2 R100-Menüstruktur für das MP 204 0. ALLGEMEIN 1. BETRIEB 2. STATUS 3. GRENZEN Siehe nächste Seite. 36 / 60...
  • Seite 37 9.0.3 R100-Menüstruktur für die CRE-Pumpe (Fortsetzung von der vorherigen Seite) 3. GRENZEN 4. INSTALLATION GENI Ist eine Bildschirmseite auf diese Weise gekennzeichnet, kann sie nur mit Hilfe des Servicecodes aufgerufen werden. Abb. 39 R100-Menüstruktur für das MP 204 37 / 60...
  • Seite 38 0. ALLGEMEIN 1. BETRIEB 2. STATUS 3. INSTALLATION (1)Diese Bildschirmseite wird nur bei dreiphasigen Pumpen mit Motorleistungen von 0,75-22 kW angezeigt. (2)Diese Bildschirmseite wird nur bei dreiphasigen Pumpen mit Motorleistungen von 11-22 kW angezeigt. (3) Diese Bildschirmseite wird nur bei ein- und dreiphasigen Pumpen mit Motorleistungen von 0,37-7,5 kW angezeigt. Abb.
  • Seite 39 9.0.4 CUE-Menüstruktur INBETRIEBNAHME- 0. ALLGEMEIN 1. BETRIEB ASSISTENT 1/16 2/16 8/16 3/16 9/16 4/16 10-14/16 1.5-1.9 5/16 6/16 15/16 1.10-1.14 7/16 16/16 39 / 60...
  • Seite 40 2. STATUS 3. INSTALLATION 2.10 3.13 2.11 3.15 2.12 3.16 2.13 3.17 2.14 3.18 2.15 3.19 2.16 3.20 2.17 3.21 3.22 3.10 3.23 3.11 3.24 3.12 40 / 60...

  • Seite 41: Schaltpläne

    Abb. 50 Schaltplan, CR Monitor für Pumpen mit Stern-Dreick-Anlauf, LiqTec CR Monitor für CRE-Pumpen oder für an einen CUE-Frequenzumrichter angeschlossene CR-Pumpen Abb. 51 Schaltplan, CR Monitor für CRE-Pumpen oder für an einen CUE-Frequenzumrichter angeschlossene CR-Pumpen, Haupt- und Leistungskreis Abb. 52 Schaltplan, CR Monitor für CRE-Pumpen oder für an einen CUE-Frequenzumrichter angeschlossene CR-Pumpen, CU 351M Abb.

  • Seite 42: Cr Monitor Für Pumpen Mit Direktanlauf

    10.1 CR Monitor für Pumpen mit Direktanlauf Abb. 41 Schaltplan, CR Monitor für Pumpen mit Direktanlauf, Haupt- und Motorschalter 42 / 60...
  • Seite 43 Abb. 42 Schaltplan, CR Monitor für Pumpen mit Direktanlauf, MP 204 und Motorschütz 43 / 60...
  • Seite 44 Abb. 43 Schaltplan, CR Monitor für Pumpen mit Direktanlauf, CU 351M 44 / 60...
  • Seite 45 Abb. 44 Schaltplan, CR Monitor für Pumpen mit Direktanlauf, IO 351B 45 / 60...
  • Seite 46 Abb. 45 Schaltplan, CR Monitor für Pumpen mit Direktanlauf, LiqTec 46 / 60...

  • Seite 47: Cr Monitor Für Pumpen Mit Stern-Dreieck-Anlauf

    10.2 CR Monitor für Pumpen mit Stern-Dreieck-Anlauf Abb. 46 Schaltplan, CR Monitor für Pumpen mit Stern-Dreick-Anlauf, Haupt- und Motorschalter 47 / 60...
  • Seite 48 Abb. 47 Schaltplan, CR Monitor für Pumpen mit Stern-Dreick-Anlauf, MP 204 und Motorschütz 48 / 60...
  • Seite 49 Abb. 48 Schaltplan, CR Monitor für Pumpen mit Stern-Dreick-Anlauf, CU 351M 49 / 60...
  • Seite 50 Abb. 49 Schaltplan, CR Monitor für Pumpen mit Stern-Dreick-Anlauf, IO 351B 50 / 60...
  • Seite 51 Abb. 50 Schaltplan, CR Monitor für Pumpen mit Stern-Dreick-Anlauf, LiqTec 51 / 60...

  • Seite 52: Cr Monitor Für Cre-Pumpen Oder Für An Einen Cue-Frequenzumrichter Angeschlossene Cr-Pumpen

    10.3 CR Monitor für CRE-Pumpen oder für an einen CUE-Frequenzumrichter angeschlossene CR-Pumpen Abb. 51 Schaltplan, CR Monitor für CRE-Pumpen oder für an einen CUE-Frequenzumrichter angeschlossene CR-Pumpen, Haupt- und Leistungskreis 52 / 60...
  • Seite 53 Abb. 52 Schaltplan, CR Monitor für CRE-Pumpen oder für an einen CUE-Frequenzumrichter angeschlossene CR-Pumpen, CU 351M 53 / 60...
  • Seite 54 Abb. 53 Schaltplan, CR Monitor für CRE-Pumpen oder für an einen CUE-Frequenzumrichter angeschlossene CR-Pumpen, IO 351B 54 / 60...
  • Seite 55 Abb. 54 Schaltplan, CR Monitor für CRE-Pumpen oder für an einen CUE-Frequenzumrichter angeschlossene CR-Pumpen, LiqTec 55 / 60...

  • Seite 56: Datenübertragung

    11. Datenübertragung Die CU 351M ist mit einer Hardware ausgestattet, die die Kommunikation mit externen Geräten, wie z.B. einem Computer, über eine externe GENIbus- oder Ethernet-Verbindung ermöglicht. Internet Gateway von Grundfos Grundfos anderen G100 CIU-Gerät Intranet Anbietern Gateway Externe GENIbus-Verbindung...
  • Seite 57 Um eine dynamische Zuordnung einer IP-Adresse für die CU 351M zu ermöglichen, muss ein DHCP-Server im Netzwerk vorhanden sein. Der DHCP-Server ordnet den elektronischen Geräten eine Reihe von IP-Adressen zu und sorgt dafür, dass zwei Geräte nicht die gleiche IP-Adresse erhalten. Für den Anschluss eines externen PC's an den integrierten Webserver der CU 351M wird ein Standard-Internetbrowser verwendet.
  • Seite 58 Abb. 59 Netzwerkeinstellung Ändern der Netzwerkeinstellung Sobald die Verbindung zum Webserver der CU 351M hergestellt wurde, kann die Netzwerkeinstellung geändert werden. Abb. 60 Ändern der Netzwerkeinstellung 1. Auf die Schaltfläche "Network admin" klicken. 2. Die Änderungen vornehmen. 3. [Submit] anklicken, um die Änderungen zu aktivieren. 58 / 60...

  • Seite 59: Genibus

    über ein Gateway verfügt, hergestellt werden. Siehe Abb. 55. Für weitere Informationen wenden Sie sich bitte an Grundfos. Als Gateway kann ein Grundfos G100-Gateway oder ein Gateway eines anderen Anbieters verwendet werden. Weitere Informationen zum G100-Gateway finden Sie im G100-Datenheft (Veröffentlichungsnr. V7139522).
