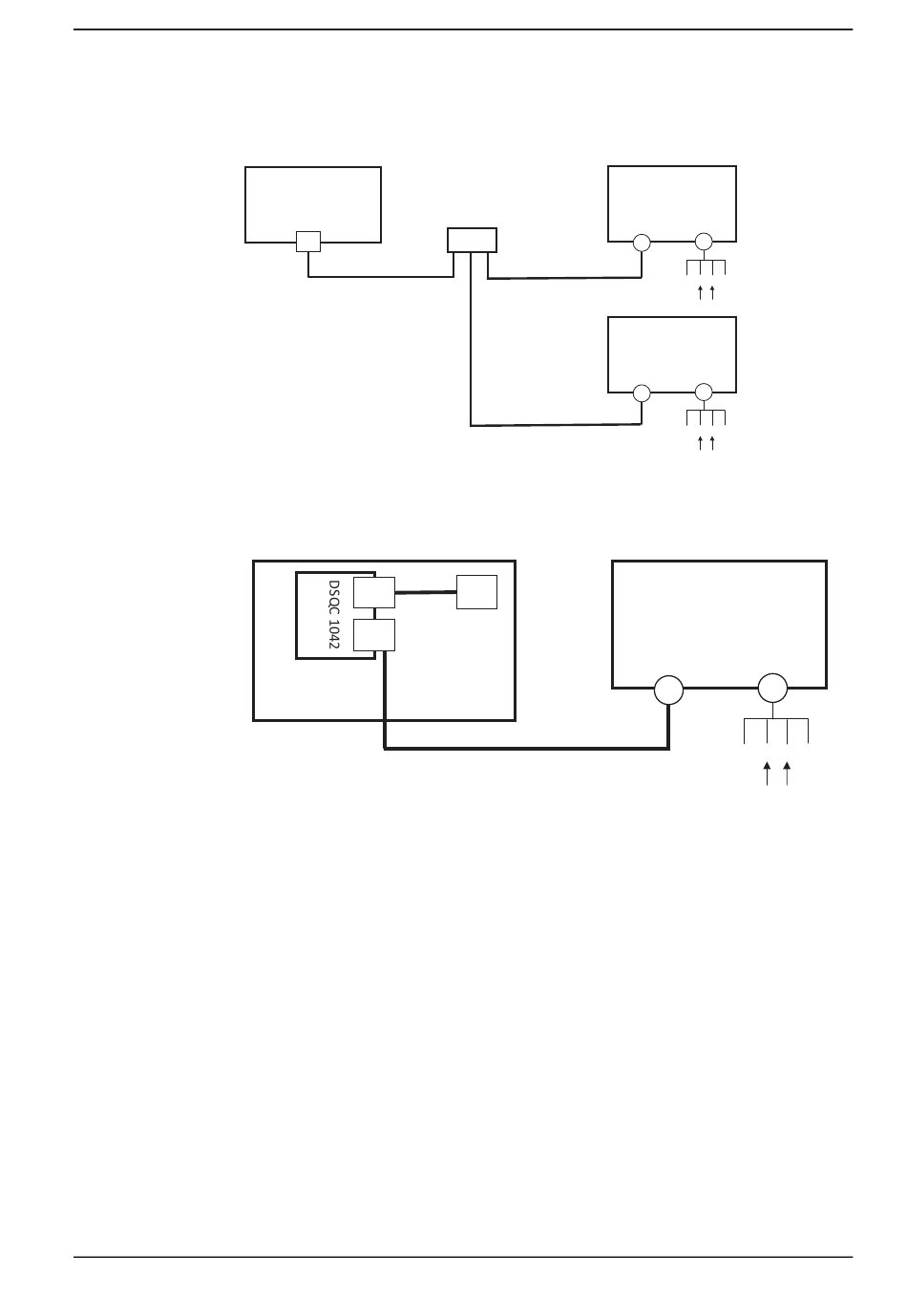

2 PROFIsafe-basierte Laserscanner (Option 3051-3), ohne Verbindung mit SPS
xx2300000227
1 SafetyIO-basierter Laserscanner (Option 3051-2)
xx2200000299
Produkthandbuch - CRB 1300
3HAC083111-003 Revision: C
OmniCore controller
WAN
PROFIsafe
Power
X1
X2
OmniCore
controller
© Copyright 2022-2023 ABB. Alle Rechte vorbehalten.
3 Installation und Inbetriebnahme
3.3.8 Installation des Laserscanners
Router
PROFIsafe
PROFIsafe
X19
Fortsetzung auf nächster Seite
Fortsetzung
Laser Scanner1
XF1 XD1
white blue
black
brown
24V+ 0V
Laser Scanner2
XF1 XD1
white
blue
black
brown
24V+ 0V
Laser Scanner
XG1 XD1
white
blue
brown
24V+ 0V
black
