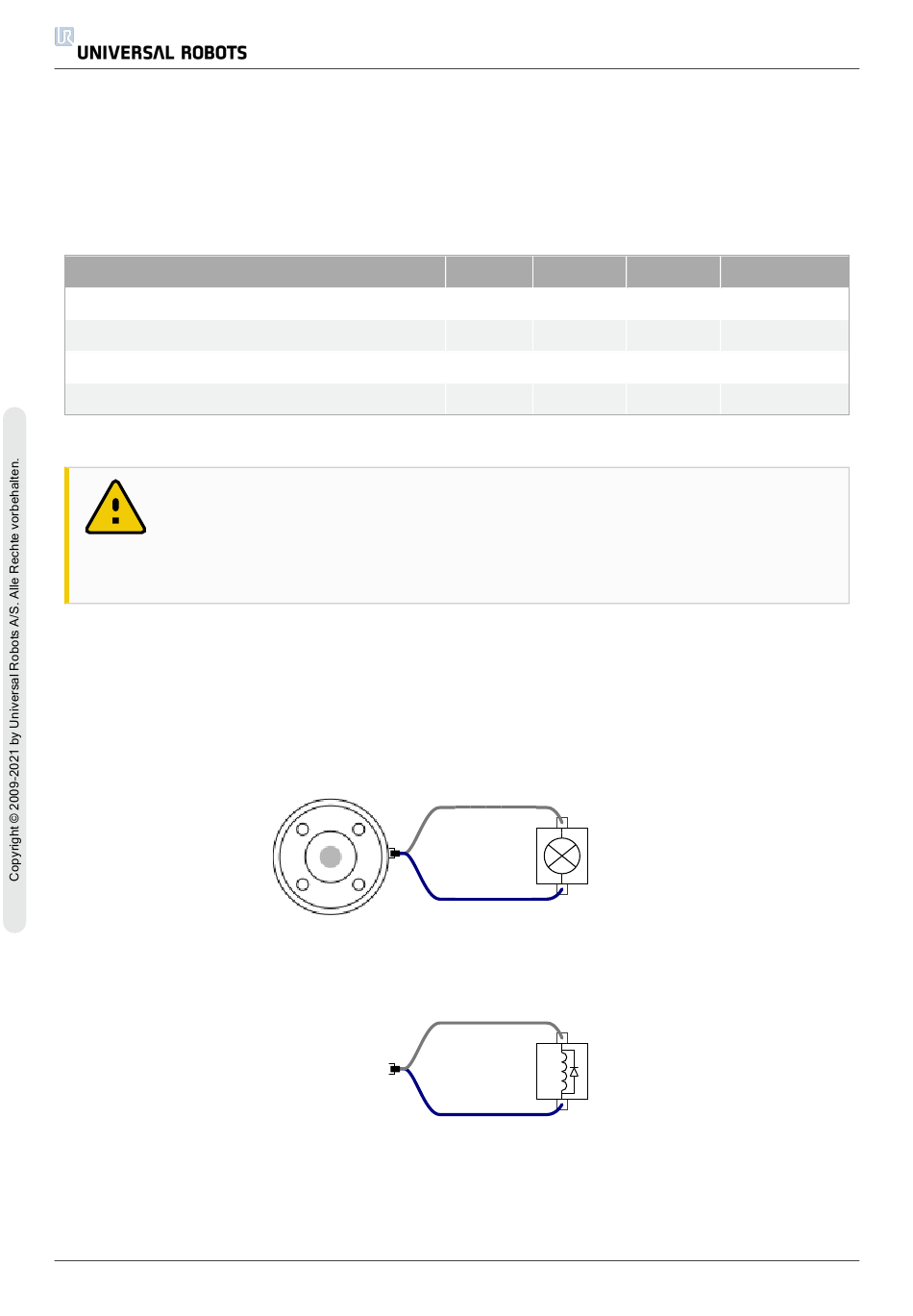

Digitalausgänge des Werkzeugs
Die digitalen Ausgänge werden als NPN umgesetzt. Wird ein Digitalausgang aktiviert, wird der
entsprechende Anschluss auf Masse gelegt. Wird ein Digitalausgang deaktiviert, ist der
entsprechende Anschluss offen (open collector/open drain). Die elektrischen Spezifikationen sind
unten angegeben:
Parameter
Spannung, wenn offen
Spannung beim Absinken 1 A
Strom beim Absinken
Strom durch GND
Ein Beispiel für die Verwendung eines Digitalausgangs finden Sie im folgenden Unterabschnitt.
VORSICHT
1. Die Digitalausgänge im Werkzeug sind nicht strombegrenzt und eine
Überschreitung der vorgegebenen Daten kann zu dauerhaften Schäden
führen.
Verwendung der Digitalausgänge des Werkzeugs
Das untenstehende Beispiel zeigt die Aktivierung eines Verbrauchers mit Hilfe der internen 12-V-
oder 24-V-Spannungsversorgung. Bitte bedenken Sie, dass Sie die Ausgangsspannung im Tab
„E/A" festlegen müssen. Bitte beachten Sie, dass zwischen dem Anschluss „SPANNUNG" und der
Schirmung/Erdung SPANNUNG anliegt, auch wenn der Verbraucher ausgeschaltet ist.
Hinweis: Es wird dringend empfohlen, eine Schutzdiode für induktive Lasten zu verwenden (s.
unten).
UR3
Min
Typ
-0,5
-
-
0,05
0
-
0
-
POWER
TO0
POWER
TO0
46
Max
Einheit
26
V
0.20
V
600
mA
600
mA
