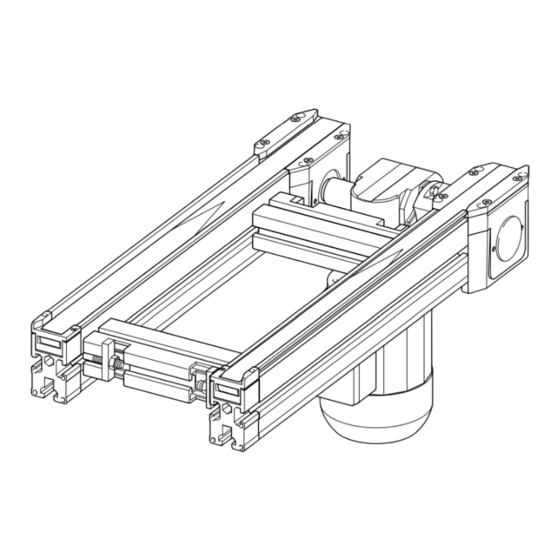

Bandstrecke BS 2, BS 2/O
BS 2 és BS 2/O szalagszakasz
Montageanleitung • Szerelési útmutató
BS 2 3 842 999 716
BS 2/O 3 842 999 724
MTHU 518 577/2003-06
Replaces: –
DE+HU

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch Rexroth BS 2

Inhaltszusammenfassung für Bosch Rexroth BS 2

  • Seite 1 Bandstrecke BS 2, BS 2/O MTHU 518 577/2003-06 BS 2 és BS 2/O szalagszakasz Replaces: – DE+HU Montageanleitung • Szerelési útmutató BS 2 3 842 999 716 BS 2/O 3 842 999 724...

  • Seite 2: Sicherheitshinweise

    TS 2plus | MTHU 518 577/2003-06 2/44 Bosch Rexroth AG Sicherheitshinweise!  Achtung! Haftung: Vor Installation, Inbetriebnahme, Bei Schäden, die aus nicht Wartung und Instandsetzung sind bestimmungsgemäßer Verwendung die Betriebs- und Montageanleitung, und aus eigenmächtigen, in dieser sowie die “Sicherheitstechnische Anleitung nicht vorgesehenen Unterweisung von Mitarbeitern”...

  • Seite 3: Biztonsági Utasítások

    MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 3/44 Biztonsági utasítások!  Figyelem! Felelősség: Telepítés, üzembe helyezés, A nem rendeltetésszerű karbantartás és javítás előtt használatból és az önkényes, olvassa el és vegye fi gyelembe ezen utasításban nem szereplő az üzemeltetési és szerelési beavatkozásokból eredő...

  • Seite 4: Anlieferzustand/Lieferumfang Bs 2

    TS 2plus | MTHU 518 577/2003-06 4/44 Bosch Rexroth AG Anlieferungszustand/Lieferumfang BS 2 A BS 2 kiszállítási állapota / szállítási terjedelme BS 2 “A“ = Transportsicherung „A” = szállítási biztosítóeszköz Fig. 1 1. ábra   Fig. 1: 1. ábra: Komplett montiert, mit Teljesen összeszerelve, „A”...

  • Seite 5: Zubehör Bs 2

    MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 5/44 Zubehör BS 2 Tartozékok BS 2-höz SZ 2 M8x30 (4x) M8x25 (4x) (4x) (4x) M8 (8x) Fig. 2 Fig. 3 2. ábra 3. ábra   Für den Einbau der BS 2 zwischen A BS 2 ST 2/..

  • Seite 6: Anlieferzustand/Lieferumfang Bs 2/O

    TS 2plus | MTHU 518 577/2003-06 6/44 Bosch Rexroth AG Anlieferungszustand/Lieferumfang BS 2/O A BS 2/O kiszállítási állapota / szállítási terjedelme BS 2/O “A“ = Transportsicherung „A” = szállítási biztosítóeszköz Fig. 4 4. ábra   Fig. 4: 4. ábra: Komplett montiert, mit Teljesen összeszerelve, „A”...

  • Seite 7: Zubehör Bs 2/O

    MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 7/44 Zubehör BS 2/O Tartozékok BS 2/O-hoz *) Kundenwunsch *) a megrendelő kívánsága szerint Fig. 5 5. ábra   Für Einbau der BS 2/O zwischen A BS 2/O ST 2 szakaszok közé...

  • Seite 8: Einbau In Das Transfersystem: Allgemeines

    TS 2plus | MTHU 518 577/2003-06 8/44 Bosch Rexroth AG Einbau in das Transfersystem Beépítés az átadórendszerbe Fig. 6 6. ábra   Allgemeines: Általános tudnivalók: Das Befestigen der Baueinheit BS 2 A BS 2 (BS 2/O) részegység (BS 2/O) im Transfersystem erfolgt átadórendszerben történő...

  • Seite 9: Einbau Bs 2 Zwischen Strecken St 2

    MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 9/44 Einbau BS 2 zwischen Strecken ST 2/.. (Fig. 7) A BS 2 beépítése ST 2/.. szakaszok közé (7. ábra) SW13 SW13 = 10Nm = 10Nm M8x30 (4x) M8x25 (4x) (4x)

  • Seite 10: Montage Bs 2 Auf Stützen Sz 2

    TS 2plus | MTHU 518 577/2003-06 10/44 Bosch Rexroth AG Montage BS 2 auf Stützen SZ 2 A BS 2 szerelése SZ 2 támaszokra SW13 = 25Nm Fig. 8 8. ábra   Die Bandstecke BS 2 kann je A BS 2 szalagszakasz rendelési nach Bestellänge auf zwei bis vier...

  • Seite 11: Ausrichten

    MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 11/44 Ausrichten Beállítás SW24 = 25Nm SW13 = 25Nm Fig. 9 9. ábra   Längs und quer ausrichten, A hossz- és keresztirányú dazu Spindeln der Gelenkfüße beigazításhoz a csuklós lábak orsóit entsprechend einstellen.

  • Seite 12: Montage: Fundamentwinkel/Bodendübel

    TS 2plus | MTHU 518 577/2003-06 12/44 Bosch Rexroth AG Montage Fundamentwinkelsatz/Bodendübel Az alap sarokelem garnitúra / padlódübelek szerelése 3 842 528 718 3 842 345 081 SW13 = 25 Nm 3 842 146 815 3 842 526 560 Fig. 10...

  • Seite 13: Montage Bs 2/O

    MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 13/44 Montage BS 2/O A BS 2/O szerelése   Die Bandstrecke BS 2/O hat keinen A BS 2/O szalagszakasz nem eigenen Antrieb. Sie ist konstruktiv rendelkezik saját hajtással. so gestaltet, dass sie über Szerkezetileg úgy van kialakítva,...

  • Seite 14: Montagebeispiele 1-4, Bs 2/O

    TS 2plus | MTHU 518 577/2003-06 14/44 Bosch Rexroth AG 1. Montagebeispiel 1. szerelési példa Fig. 11 11. ábra   Kombination BS 2/O mit BS 2, BS 2/O és BS 2 kombinációja, jobb Antrieb rechts außen, für oldali külső hajtás, a következő...
  • Seite 15 MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 15/44 2. Montagebeispiel 2. szerelési példa Fig. 12 12. ábra   Kombination BS 2/O mit BS 2, BS 2/O és BS 2 kombinációja, Antrieb rechts außen, kleinster jobb oldali külső hajtás, legkisebb Streckenabstand (Fig.
  • Seite 16 TS 2plus | MTHU 518 577/2003-06 16/44 Bosch Rexroth AG 3. Montagebeispiel 3. szerelési példa 1500 l (Pos. 3) = 149,5 l (Pos. 4) = 189,5 Quertransportrichtung keresztszállítási irány *) a = 320 mm: kleinste Länge l für BS 2/T von EQ 2/T *) a = 320 mm: a BS 2/T l legkisebb hosszúsága a EQ 2/T-től...
  • Seite 17 MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 17/44 4. Montagebeispiel 4. szerelési példa Fig. 14 14. ábra   Kombination BS 2/O mit BS 2, BS 2/O és BS 2 kombinációja, Antrieb zwischen den Bandstrecken, hajtás a szalagszakaszok között, kleinster Streckenabstand: legkisebb szakasztávolság:...

  • Seite 18: Installation Bs 2

    TS 2plus | MTHU 518 577/2003-06 18/44 Bosch Rexroth AG Installation/Inbetriebnahme Összeszerelés / üzembe helyezés   Für das Transfersystem ist A megrendelőnek vészleállító kundenseitig eine NOT-AUS berendezést kell biztosítania az Einrichtung vorzusehen! átadórendszerhez! Unfallverhütungsvorschrift Lásd a német „Folyamatos Berufsgenossenschaft működtetésű...

  • Seite 19: A Motor Bekötése

    MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 19/44  Typschild (Beispiel) Típustábla (példa) Erstinbetriebnahme Das System nur kurz anlaufen lassen (max. 2 s) und die richtige Drehrichtung des Motors überprüfen. Um die Drehrichtung des Motors zu ändern, zwei beliebige Drähte (L1, L2 oder L3 , Fig.

  • Seite 20: Wartung Bs 2, Bs 2/O

    TS 2plus | MTHU 518 577/2003-06 20/44 Bosch Rexroth AG Wartung BS 2, BS 2/O A BS 2 és a BS 2/O karbantartása   Vor Wartungsarbeiten sind die A karbantartási munka megkezdése Energiezuführungen (Hauptschalter előtt az energiaellátást (főkapcsoló etc.) abzuschalten! stb.) le kell kapcsolni!
  • Seite 21 MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 21/44 Wartung BS 2 A BS 2 karbantartása Fig. 19 19. ábra   Getriebe (1, Fig. 19) Hajtómű (1, 19. ábra) Das Getriebe ist wartungsfrei! A hajtómű nem igényel karbantartást! Motor (2, Fig.
  • Seite 22 TS 2plus | MTHU 518 577/2003-06 22/44 Bosch Rexroth AG Wartung BS 2, BS 2/O (Forts.) A BS 2 és a BS 2/O karbantartása (folyt.) Fig. 20 20. ábra   Zahnriemen (3, Fig. 20) Fogasszíj (3, 20. ábra) Regelmäßige Sichtkontrolle, Rendszeres szemrevételezéses...

  • Seite 23: Instandsetzung Bs 2, Bs 2/O

    MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 23/44 Instandsetzung BS 2, BS 2/O A BS 2 és a BS 2/O javítása   Vor allen Instandsetzungsarbeiten Javítási munkák előtt az Energiezuführungen (Hauptschalter energiaellátást (főkapcsoló stb.) le etc.) abschalten! kell kapcsolni! Außerdem sind Maßnahmen...

  • Seite 24: Zahnriemenwechsel Bs 2, Motoranbau Innen

    TS 2plus | MTHU 518 577/2003-06 24/44 Bosch Rexroth AG Zahnriemenwechsel BS 2, Motoranbau innen A BS 2 fogasszíjának cseréje belülre szerelt motor esetén   Fig. 21: 21. ábra: 2 x 4 Schrauben auf der Lazítsa ki a hajtásoldali 2 x 4 Antriebsseite lösen.
  • Seite 25 MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 25/44 (4x) (4x) (2x2) Fig. 21 21. ábra...
  • Seite 26 TS 2plus | MTHU 518 577/2003-06 26/44 Bosch Rexroth AG Zahnriemenwechsel BS 2, Motoranbau innen (Forts.) A BS 2 fogasszíjának cseréje belülre szerelt motor esetén (folyt.)   Einbau des neuen Zahnriemens in Az új fogasszíj beszerelését umgekehrter Reihenfolge (8) bis fordított sorrendben végezze (8) –...
  • Seite 27 MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 27/44 (4x) (4x) (2x2) Fig. 22 22. ábra...

  • Seite 28: Zahnriemenwechsel Bs 2, Motoranbau Außen

    TS 2plus | MTHU 518 577/2003-06 28/44 Bosch Rexroth AG Zahnriemenwechsel BS 2, Motoranbau außen A BS 2 fogasszíjának cseréje kívülre szerelt motor esetén   Fig. 23: 23. ábra: 1 2 x 4 Schrauben auf der 1 Lazítsa ki a hajtásoldali 2 x 4 Antriebsseite lösen.
  • Seite 29 MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 29/44 (4x) (4x) "gleitmo 585K" (2x2) Fig. 23 23. ábra...
  • Seite 30 TS 2plus | MTHU 518 577/2003-06 30/44 Bosch Rexroth AG Zahnriemenwechsel BS 2, Motoranbau außen (Forts.) A BS 2 fogasszíjának cseréje kívülre szerelt motor esetén (folyt.)   Einbau des neuen Zahnriemens in Az új fogasszíj beszerelését umgekehrter Reihenfolge (8) bis fordított sorrendben végezze (8) –...
  • Seite 31 MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 31/44 (4x) (4x) "gleitmo 585K" (2x2) Fig. 24 24. ábra...

  • Seite 32: Getriebewechsel Bs 2, Motoranbau Innen

    TS 2plus | MTHU 518 577/2003-06 32/44 Bosch Rexroth AG Getriebewechsel BS 2, Motoranbau innen A BS 2 hajtóműcseréje belülre szerelt motor esetén   Fig. 25: 25. ábra: 1 2 x 4 Schrauben an der 1 Lazítsa ki a hajtóegység 2 x 4 Antriebsstation lösen.
  • Seite 33 MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 33/44 (4x) (4x) (2x) SW10 "gleitmo 585K" (4x) (2x) Fig. 25 25. ábra...

  • Seite 34: Getriebewechsel Bs 2: Motoranbau Außen

    TS 2plus | MTHU 518 577/2003-06 34/44 Bosch Rexroth AG Getriebewechsel BS 2, Motoranbau außen A BS 2 hajtóműcseréje kívülre szerelt motor esetén   Fig. 26: 26. ábra: 1 Zwei Sechskantschrauben M6 1 Lazítsa ki a két M6-os hatlapfejű...
  • Seite 35 MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 35/44 SW10 (2x) "gleitmo 585K" (4x) Fig. 26 26. ábra...

  • Seite 36: Motorwechsel Bs 2: Motoranbau, Innen/Außen

    TS 2plus | MTHU 518 577/2003-06 36/44 Bosch Rexroth AG Motorwechsel BS 2 A BS 2 motorcseréje   Motoranbau innen Fig. 27: Belülre szerelt motor, 27. ábra: Motoranbau außen Fig. 28: Kívülre szerelt motor, 28. ábra: 1 Vier Sechskantschrauben M5x16 3 Lazítsa ki a négy, A5,3-FST...
  • Seite 37 MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 37/44 (4x) "gleitmo 585K" Fig. 27 27. ábra (4x) "gleitmo 585K" Fig. 28 28. ábra...

  • Seite 38: Zahnriemenwechsel Bs 2/O

    TS 2plus | MTHU 518 577/2003-06 38/44 Bosch Rexroth AG Motorwechsel BS 2 A BS 2 motorcseréje   Fig. 29: 29. ábra: 1 2 x 4 Schrauben auf der 1 Lazítsa ki a 2 x 4 csavart a Antriebsseite lösen.
  • Seite 39 MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 39/44 (4x) (4x) (2x2) Fig. 29 29. ábra...

  • Seite 40: A Bs 2/O Fogasszíjának Cseréje

    TS 2plus | MTHU 518 577/2003-06 40/44 Bosch Rexroth AG Zahnriemenwechsel BS 2/O (Forts.) A BS 2/O fogasszíjának cseréje (folyt.)   Einbau des neuen Zahnriemens in Az új fogasszíj beszerelését umgekehrter Reihenfolge (8) bis fordított sorrendben végezze (8) –...
  • Seite 41 MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 41/44 (4x) (4x) (2x2) Fig. 30 30. ábra...

  • Seite 42: Hauptabmessungen/Funktionsmaße

    TS 2plus | MTHU 518 577/2003-06 42/44 Bosch Rexroth AG Hauptabmessungen/Funktionsmaße Főméretek / működési méretek BS 2/O SW 17 Fig. 31 31. ábra...
  • Seite 43 MTHU 518 577/2003-06 | TS 2plus Bosch Rexroth AG 43/44 BS 2 Motoranbau außen Kívülre szerelt motor Fig. 32 32. ábra BS 2 Motoranbau außen Kívülre szerelt motor Fig. 33 33. ábra...

  • Seite 44: Inhaltsverzeichnis

    TS 2plus | MTHU 518 577/2003-06 44/44 Bosch Rexroth AG Inhalt: Sicherheitshinweise ..............2 Anlieferzustand/Lieferumfang BS 2 ......... 4 Zubehör BS 2 ................5 Anlieferzustand/Lieferumfang BS 2/O ........6 Zubehör BS 2/O ............... 7 Einbau in das Transfersystem: Allgemeines ......8 Einbau BS 2 zwischen Strecken ST 2/.
