Crosscomm Sercos Ii (Cfl01.1-Q2) - Kontext-Menü - Bosch Rexroth MLC 10VRS Funktionsbeschreibung

DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung
Konfiguration der Verbundteilneh‐
Leitachs-Zuordnung
CrossComm SERCOS II (CFL01.1-Q2) - Kontext-Menü

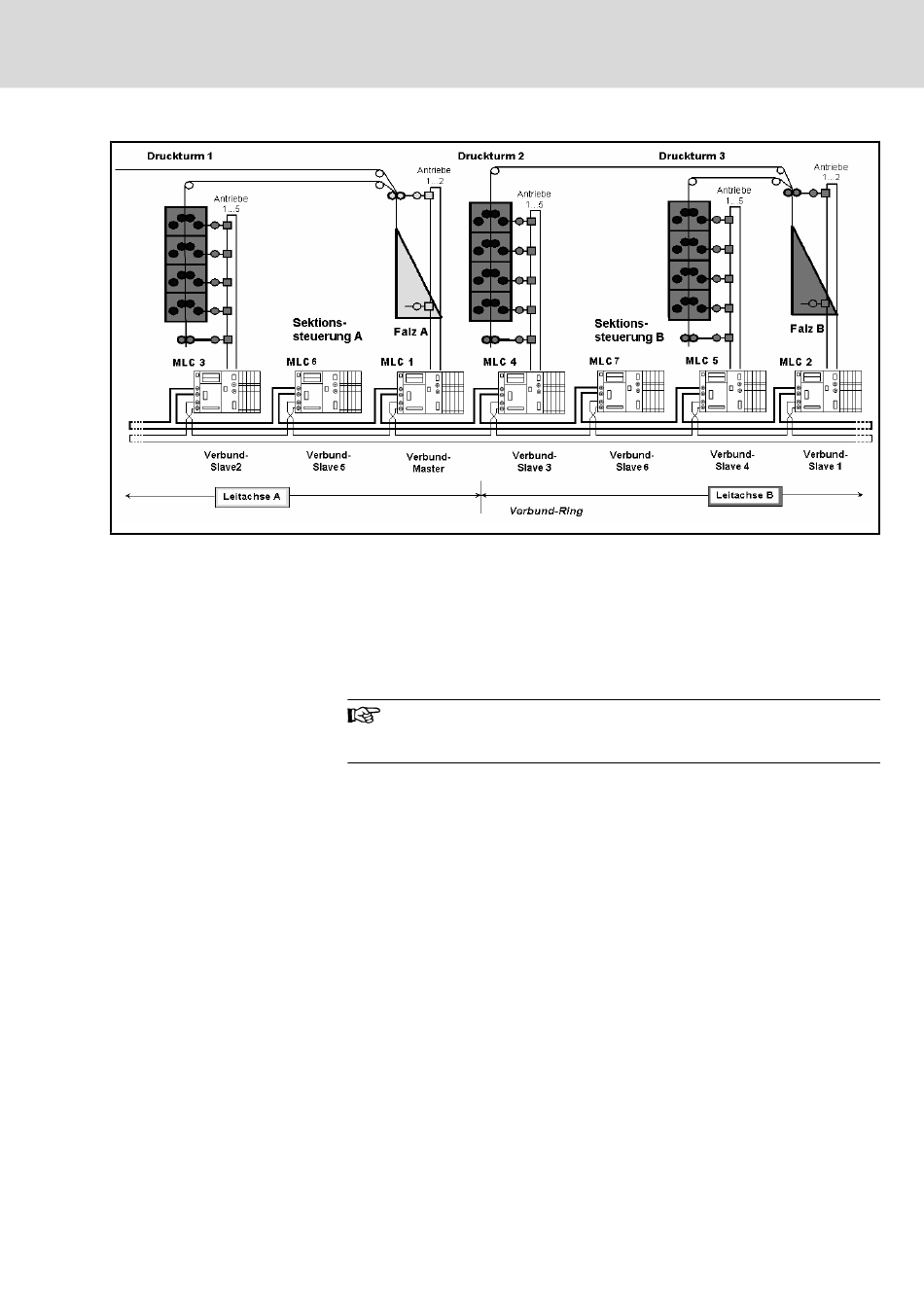

Abb.7-88: Konfigurationsbeispiel zum Leitachsverbund Produktion 2
Die Master/Slave-Konfiguration der IndraMotion MLC-Steuerungen und die
mer
Ring-Struktur (C-0-0701) bleiben unverändert.
Allen Verbundachsen auf allen IndraMotion MLCs wird MLC 7 Verbundachse
B über IndraWorks zugeordnet.
Listenparameter "A-0-0008, Verbundachse – Auswahl Leitachse" zeigt:
A-0-0008 = 7 2 für alle Verbundachsen auf allen IndraMotion MLCs.
Diese Umstellung der Produktion kann auch direkt über die SPS
durch Beschreiben des Parameters "A‑0‑0008, Verbundachse –
Auswahl Leitachse" vorgenommen werden.
Das Kontext-Menü beinhaltet die Menüpunkte
Bosch Rexroth AG
Funktionsmodule (nur IndraMotion MLC)
511/673
