Parameter; Diagnose; Gerätestatus - Bosch Rexroth MLC 10VRS Funktionsbeschreibung

260/673 Bosch Rexroth AG
Steuerung IndraMotion MLC/MLP
5.3.5

Parameter

5.3.6

Diagnose

Gerätestatus
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung
● A-0-3043/A-0-3073/A-03103/A-0-3133, Events: Liste Auslöser-Werte,
FlexProfile 0-3
● A-0-3044/A-0-3074/A-03104/A-0-3134, Events: Liste Auslöser-Werte
Einheiten, FlexProfile 0-3
● A-0-3046/A-0-3076/A-03106/A-0-3136, Kommando: Event überprüfen
und übernehmen, FlexProfile 0-3
● A-0-3047/A-0-3077/A-03107/A-0-3137, Diagnose, FlexProfile 0-3
● A-0-3048/A-0-3078/A-03108/A-0-3138, Kommando: Profil überprüfen
und übernehmen, FlexProfile 0-3
● A-0-3049/A-0-3079/A-03109/A-0-3139, Prüfsumme, FlexProfile 0-3
Mit den Werkzeugen
● Parametereditor, Seite 59,
● Parametergruppe, Seite 61,
● Parameter im Antrieb speichern
● Parameter - Exportieren, Seite 55,
● Parameter - Importieren, Seite 57,
erfolgt das Ändern, Auslesen der Parameter und das Abspeichern in einer Datei
bzw. im Gegenzug das Laden der Datei und das Schreiben der Parameter.
Der Menüpunkt ist wirksam im
● Online-Modus, hier bezieht er sich auf die realen Parameter der Steue‐
rung bzw. Achsen/ Antriebe
● Offline-Parametrier-Modus, hier bezieht er sich auf die Parameter der
emulierten Steuerung bzw. emulierten Achsen/ Antriebe.
Das Dialogfenster gibt einen Überblick über die wesentlichen Eigenschaften
der aktuellen Steuerung.

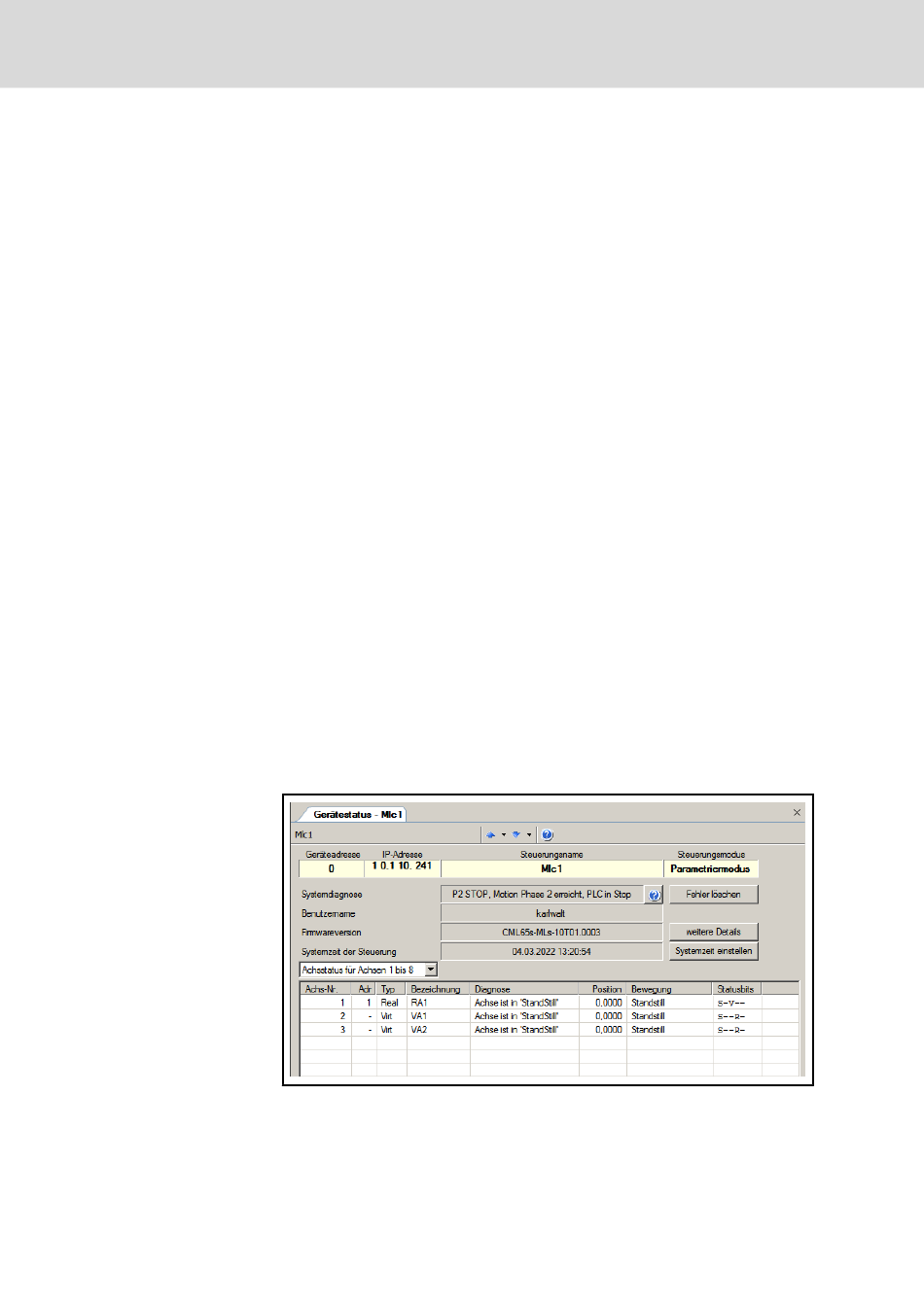

Abb.5-24: Beispiel: Dialog Gerätestatus einer IndraMotion MLC
Mit der Schaltfläche Fehler löschen können alle anstehenden Fehler der Steue‐
rung gelöscht werden. Der aktuelle Status wird im Feld "Systemdiagnose"
angezeigt.
DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
