Fehlerreaktion

Genutzte Parameter
7.8

Fast I/O (CFL01.1-E2)

7.8.1

Allgemeines

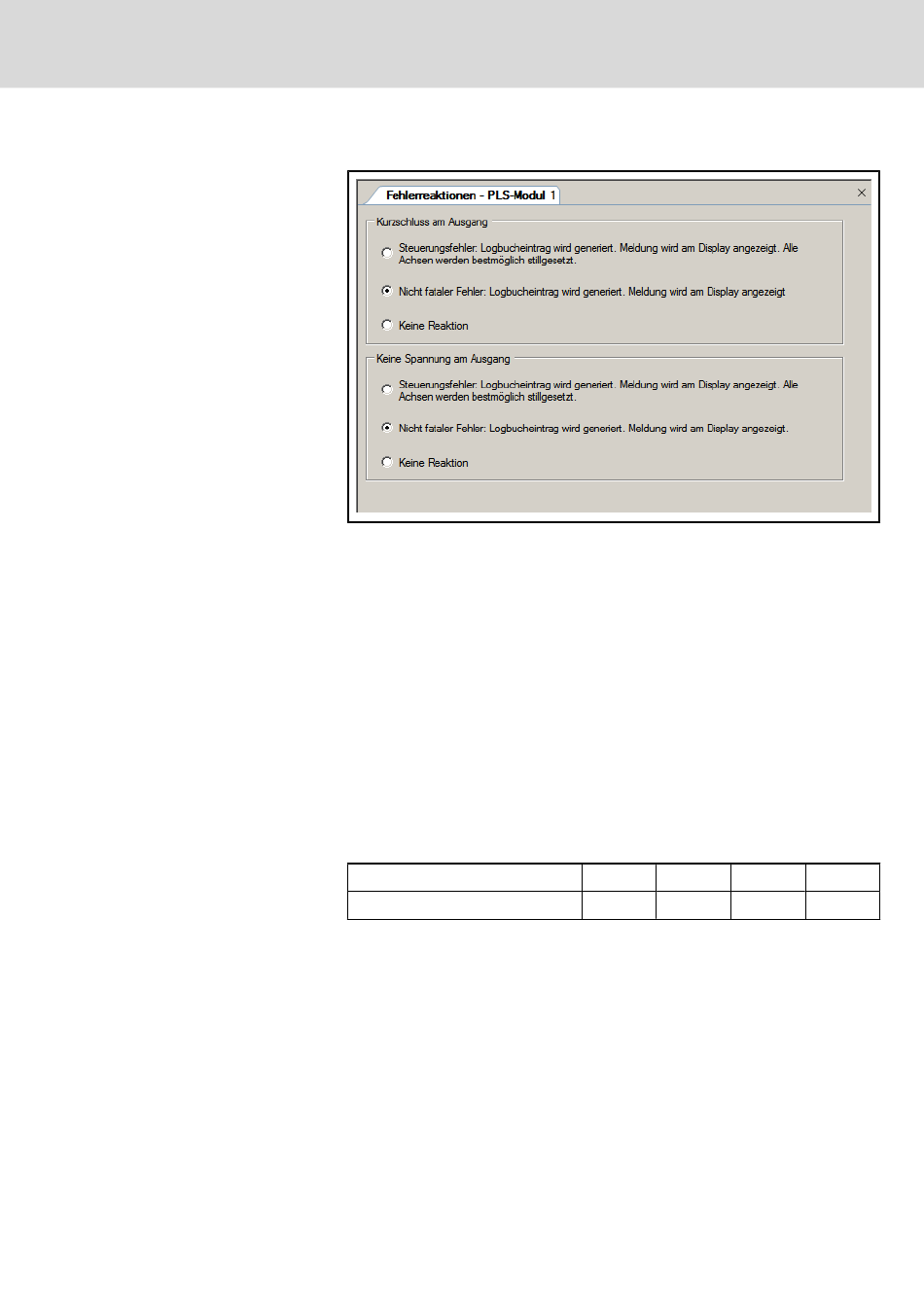

Abb.7-111: Voreinstellung der Fehlerreaktion
Über diesen Dialog kann der Anwender entsprechend seiner Notwendigkeit die
Fehlerreaktion des kompletten Nockenschaltwerkes einstellen:
Kurzschluss am Ausgang
● Fehlerreaktion "F5300001, Übertemperatur", bestmögliche Stillsetzung
aller Achsen
● Fehlerreaktion "F0308001, Übertemperatur"
● keine Fehlerreaktion
Keine Spannung am Ausgang
● Fehlerreaktion "F5300002, Spannungsversorgungsausfall", bestmögli‐
che Stillsetzung aller Achsen
● Fehlerreaktion "F0308002, Spannungsversorgungsausfall"
● keine Fehlerreaktion
Nachstehende Tabelle gibt einen Überblick über C-Parameter, die für die No‐
ckenschaltwerke PLS (CFL01.1-N1) angelegt werden.
Parameter
Steuerwort
Das Fast I/O (CFL01.1-E2) dient zum schnellen Einlesen (z.B. Messtaster) von
bis zu 16 Eingängen und der Ausgabe von bis zu 16 Ausgängen.
Jedes Fast I/O-Funktionsmodul ist wie folgt ausgestattet:
● 8 Eingänge
● 8 Ein-/Ausgänge (bitweise wählbar)
● 8 Ausgänge
● Anschluss 24 V DC Spannungsversorgung und FE
Bosch Rexroth AG
Funktionsmodule (nur IndraMotion MLC)
PLS01 PLS02 PLS03
C-0-0300 C-0-0325 C-0-0350
533/673
PLS04
C-0-0375
