Inbetriebnahme und Bedienung
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung
In diesem Fall lassen sich keine Änderungen an der Soll-Konfiguration mehr
vornehmen. Der Dialog dient nur der Übersicht.

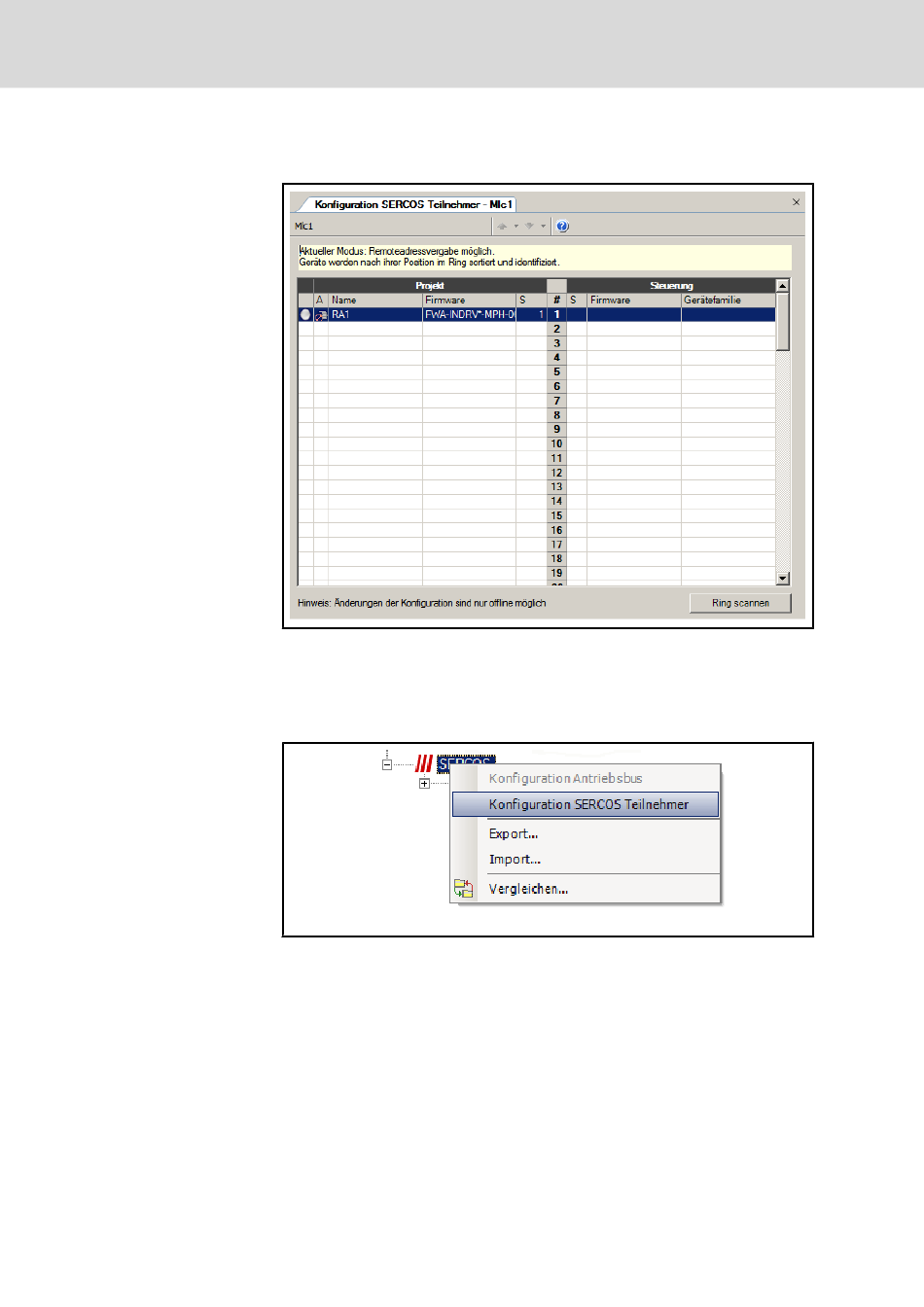

Abb.4-86: SERCOS Gerätekonfigurationsdialog (Abgleich Soll- / Ist-Konfiguration)
als Übersicht
Fall 3: Offline
Im Offline-Modus kann der Dialog zur Konfiguration der SERCOS-Teilnehmer
über das Kontext-Menü des SERCOS-Knotens aufgerufen werden.
Abb.4-87: Aufruf der Gerätekonfiguration der SERCOS-Teilnehmer über das Kon‐
tex-Menü des SERCOS-Knotens
In diesem Fall verhält sich der Dialog mit einigen Ausnahmen analog zu Fall 1
"Online gehen". Der Unterschied besteht darin, dass die Schaltflächen OK und
Abbrechen fehlen und Auto ausgegraut ist.
