Bosch Rexroth MLC 10VRS Funktionsbeschreibung Seite 198

196/673 Bosch Rexroth AG
Inbetriebnahme und Bedienung
Dialoge zum Anlegen einer realen
Achse (SercosDrive)
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung
Das Anlegen einer realen Achse erfolgt nach dem Drag&Drop-Prinzip, ziehen
des gewünschten Gerätes "SercosDrive" aus der Bibliothek und

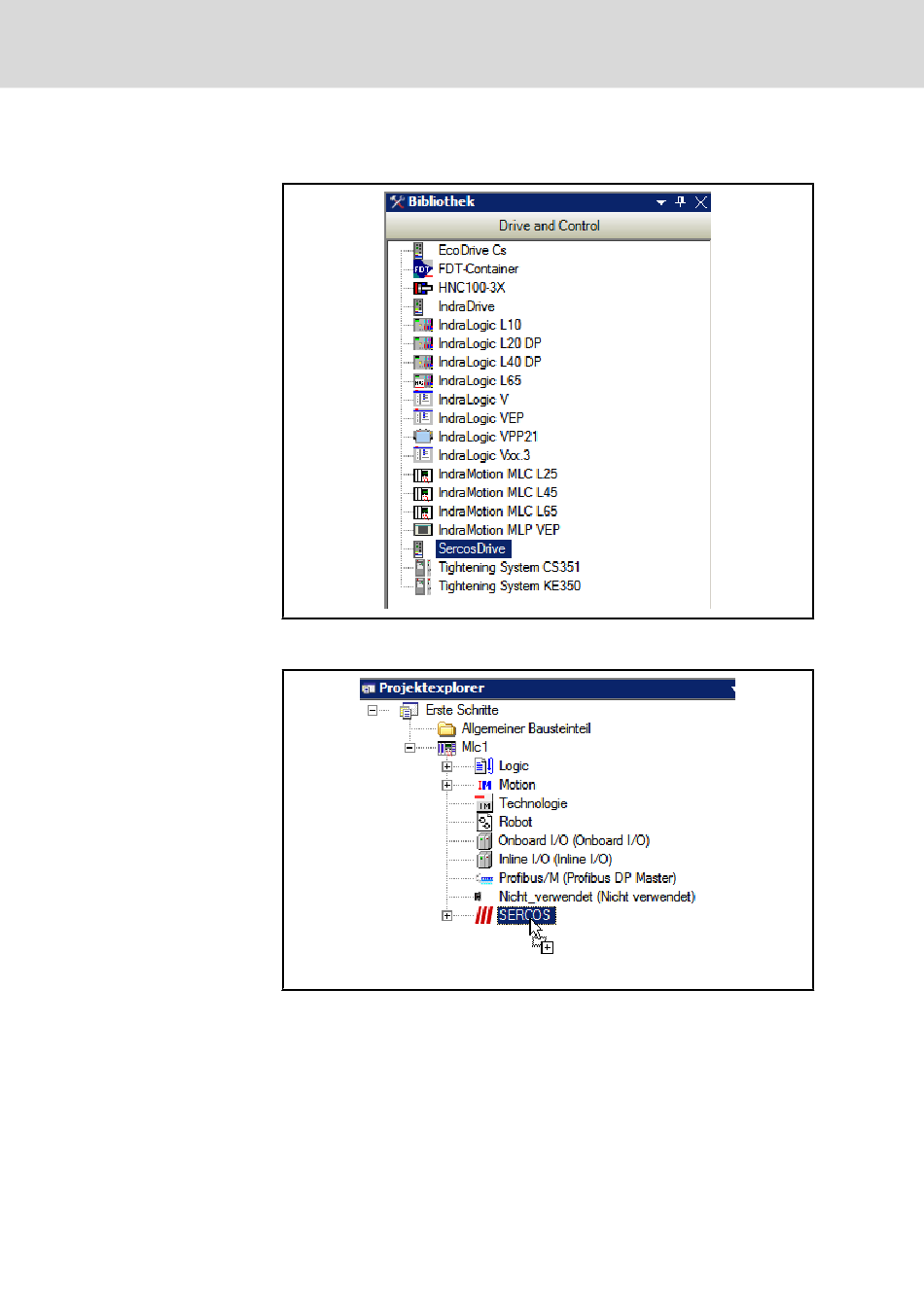

Abb.4-178: Anlegen einer realen Achse - Ziehen aus der Bibliothek
fallen lassen auf den gewünschten Knoten, hier SERCOS.
Abb.4-179: Anlegen einer realen Achse - Fallen lassen im Projektnavigator
Das Anlegen einer realen Achse wird durch einen Wizard mit zwei Dialogfen‐
stern unterstützt.
DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
