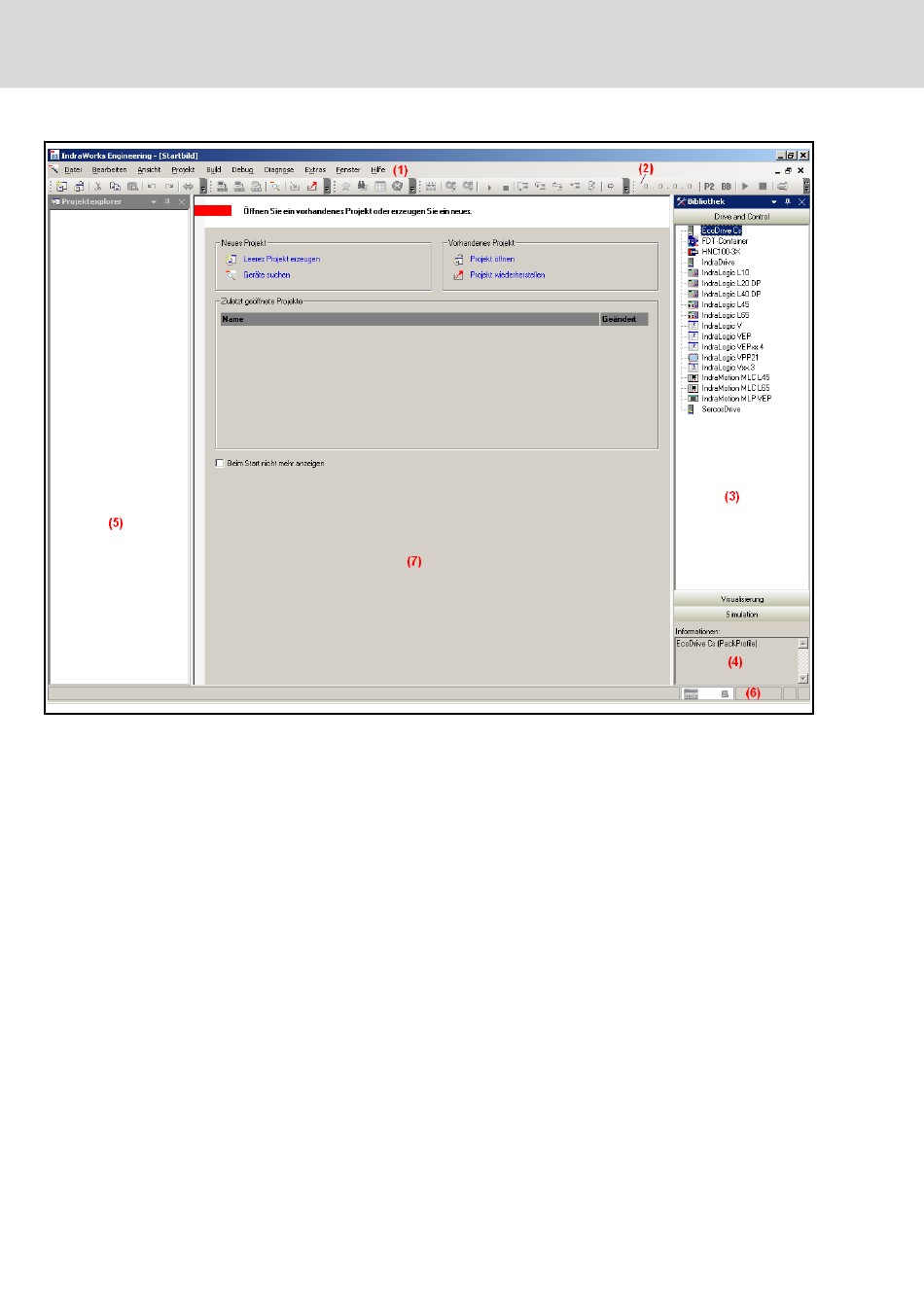

Abb.4-74: Engineering Suite - Startbild nach dem Erststart
Auf der Abbildung ist das Menü ① der Engineering Suite zu erkennen. Die
Menüpunkte werden während der Arbeit in der Suite bei Bedarf ergänzt oder
verändert. Nicht nutzbare Menüs sind grau.
Die Symbolleisten ② unterhalb des Menüs können durch den Anwender zu-
und abgeschaltet (Menüpunkt Ansicht), sowie konfiguriert werden.
Die Bibliothek ③ enthält die Elemente, die zur Konfiguration in der Suite he‐
rangezogen werden können. Ihre Elemente sind in den Ordnern
● Drive und Control: IndraDrive, HNC, IndraMotion MLC L25, IndraMotion
MLC L45, IndraMotion MLC L65, IndraMotion MLP, SercosDrive,
EcoDrive CS usw.
● Visualisierung: VCP/VCH-, VEH-/VEP- und VPx/VSx-Geräte
● Simulation: 3D-Visualisierung, virtuelles Bedienfeld, virtuelle Steuerung
(wird z. Zt. von der IndraMotion MLC/MLP nicht unterstützt)
abgelegt (Hilfe per Rechte-Maus-Taste auf dem Element).
