Bosch Rexroth MLC 10VRS Funktionsbeschreibung Seite 99

DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung

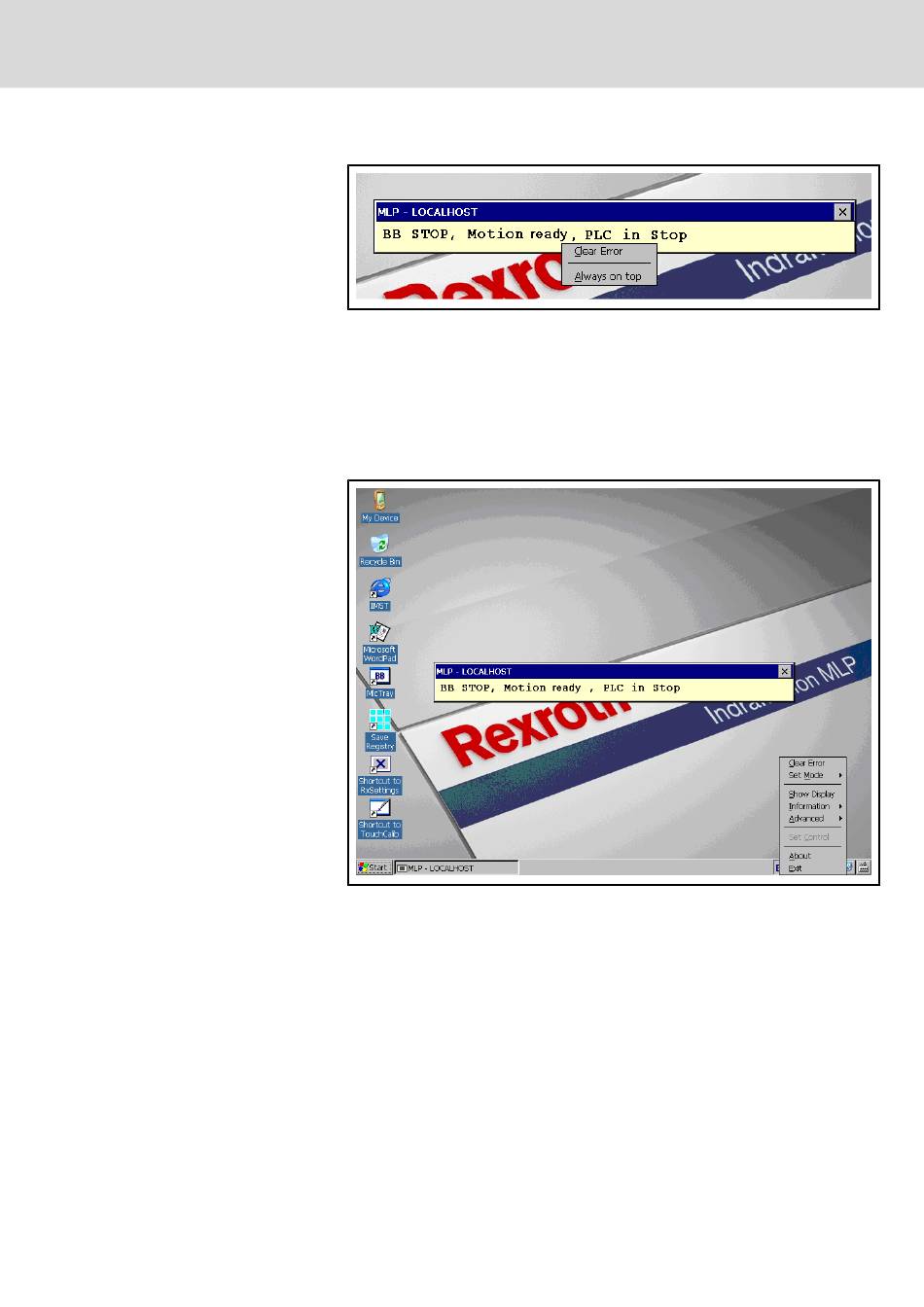

Über einen Rechtsklick auf das Display erscheint folgendes Kontext-Menü:
Abb.4-63: Kontext-Menü des Displays
Durch Betätigen von Clear Error können Warn- und Fehlermeldungen der
Steuerung, die im Display angezeigt werden, gelöscht werden. Über den Ein‐
trag Always on Top kann eingestellt werden, ob das Display immer im Vorder‐
grund angezeigt werden soll.
Statussymbol
Durch einen Rechtsklick auf das Statussymbol in der Statusleiste wird das
Kontext-Menü des MLPTray geöffnet.
Abb.4-64: Kontext-Menü des MLPTray
Die einzelnen Kontext-Menüpunkte haben folgende Funktion:
● Clear Error
Durch Anwahl dieses Menüpunktes können Warn- und Fehlermeldungen
der Steuerung gelöscht werden
● Set Mode
Über diesen Kontextmenüpunkt kann die Steuerung in die jeweiligen Pha‐
sen (P0, P2 und BB) umgeschaltet werden
Bosch Rexroth AG 97/673
Inbetriebnahme und Bedienung
