Achstypen
Wichtung/Maßeinheiten Einstellungen
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung
realisieren bzw. als reale Leitachse Verwendung finden (ein Messgeber
wird stets bei seiner Geberachse konfiguriert)

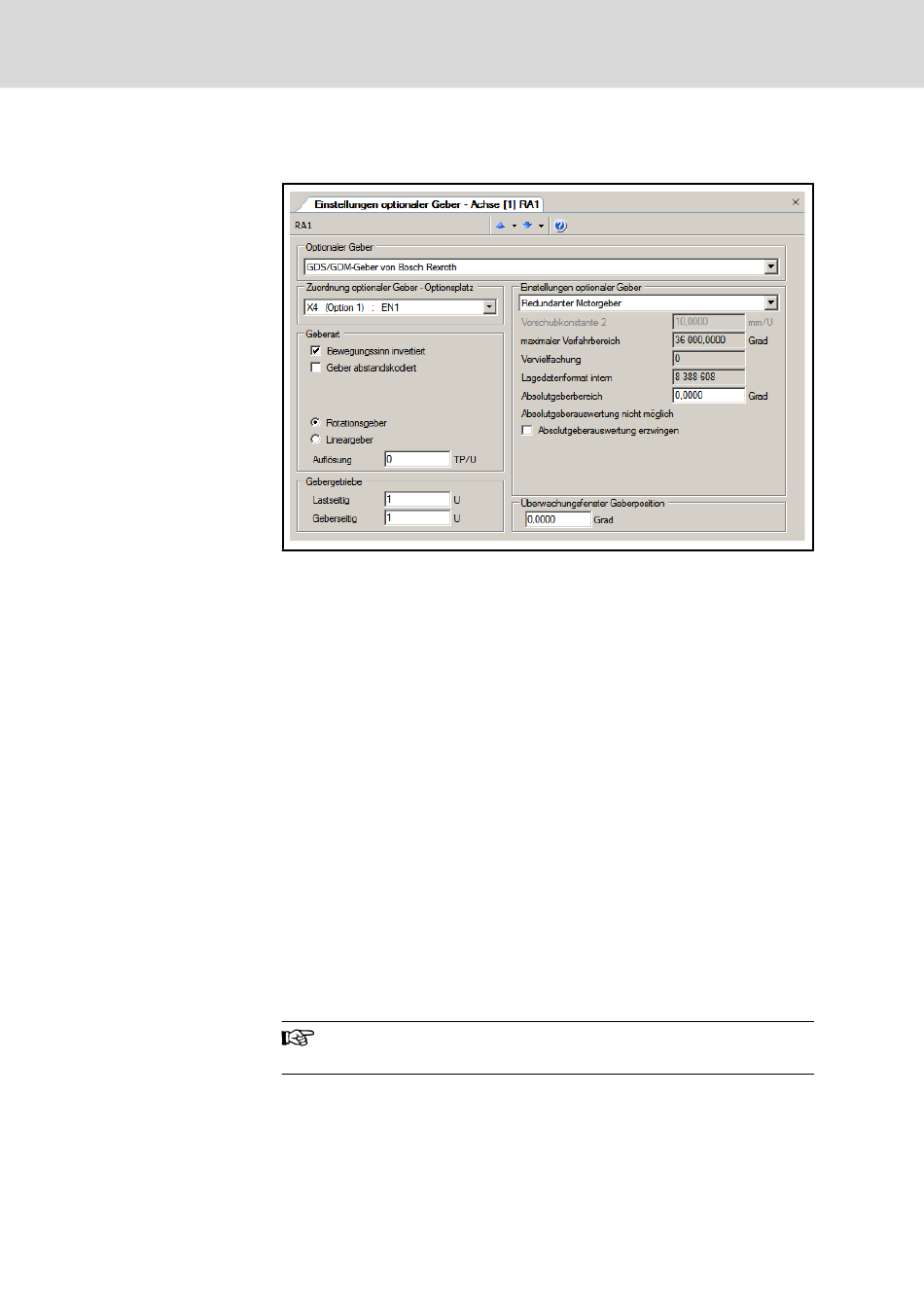

Abb.6-12: Dialog Einstellungen optionaler Geber
Folgende Parameter werden ausgewertet:
● P-0-0078, Zuordnung optionaler Geber → Optionsplatz
● S-0-0278, Maximaler Verfahrbereich
● S-0-0117, Geber 2 Auflösung
● P-0-0129, Lagedatenformat intern
● S-0-0257, Vervielfachung 2 (Optionaler Geber)
● P-0-0129, Lagedatenformat intern
● P-0-0124, Getriebe 2 lastseitig (Optionaler Geber)
● P-0-0125, Getriebe 2 geberseitig (Optionaler Geber)
● S-0-0391, Überwachungsfenster Geber 2
Das Übersetzungsverhältnis definiert sich aus:
Ü = (P-0-0125) / (P-0-0124)
Die übrigen Daten entstammen "S-0-0115, Lagegeberart 2" bzw. dem
"P-0-0185, Steuerwort Geber 2 (optionaler Geber)".
Details siehe Dokumentation "Rexroth IndraDrive Firmware für Antriebsregel‐
geräte MPH-04, MPB-04, MPD-04" und "Rexroth IndraDrive Firmware für
Antriebsregelgeräte MPH-05, MPB-05, MPD-05", Abschnitt: "Motor, Achsme‐
chanik, Mess-Systeme".
Dieser Dialog ist bei Interpolation im Antrieb als auch bei Interpo‐
lation in der Steuerung verfügbar.
