Profinet Io Master - Bosch Rexroth MLC 10VRS Funktionsbeschreibung

DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung

PROFINET IO Master

Identifikation
PNIO Master Parameter
Der Dialog "PNIO Master Parameter" ist Bestandteil des "PROFINET IO-Ge‐
räteeditors". Er erscheint, wenn im Projektexplorer ein Doppelklick auf ein
"PROFINET IO-Master"-Objekt ausgeführt wird. Alternativ können Sie die
Funktion "Öffnen" im Kontextmenü des "PROFINET IO-Master"-Objekts ver‐
wenden.
Ein " PROFINET IO-Master" wird durch eine IP-Adresse, eine Subnetzmasken-
und eine Gateway-Adresse identifiziert. Zusätzlich muss ein Stationsname
angegeben und kann eine Zeitüberwachung definiert werden.

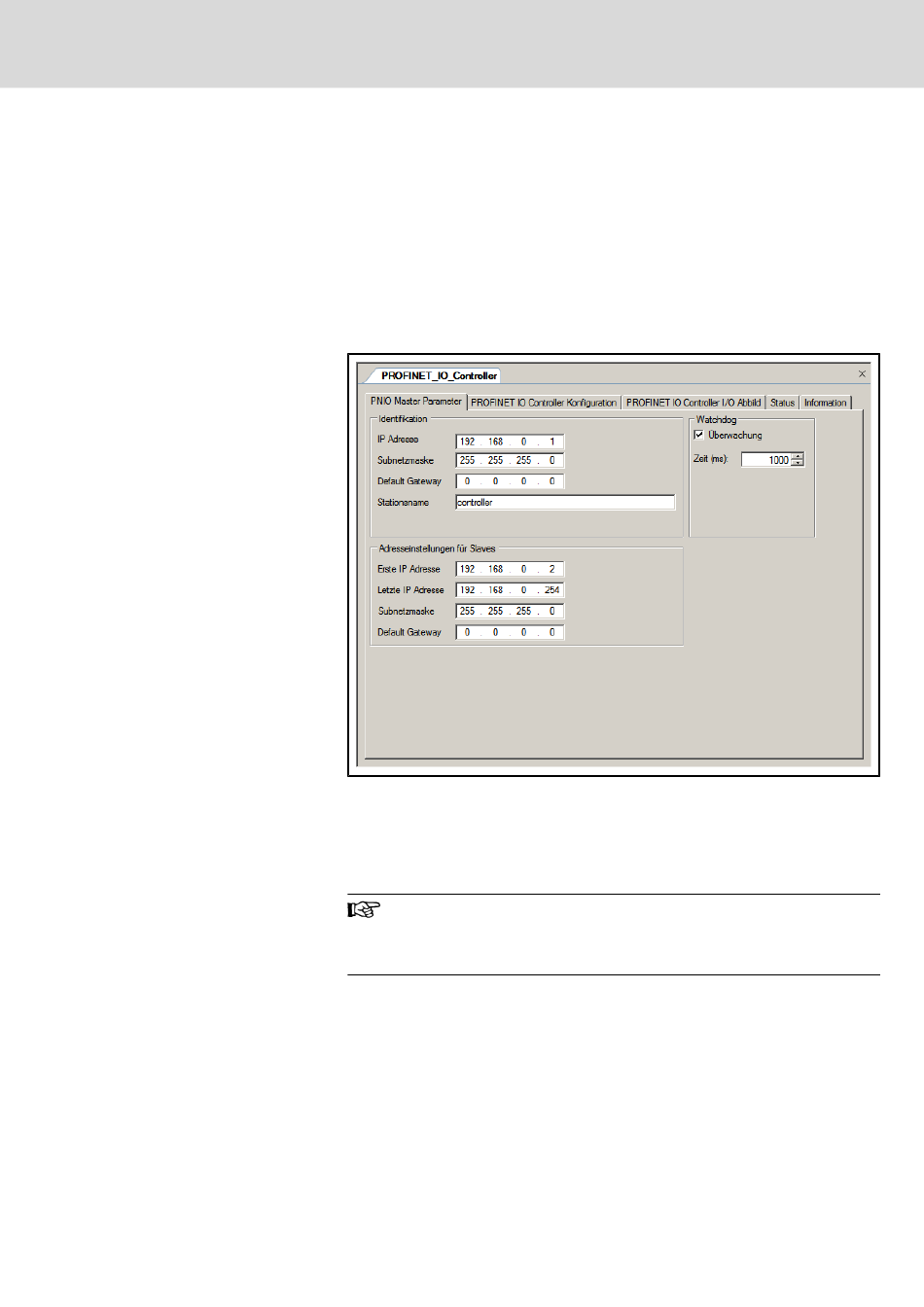

Abb.4-157: PROFINET IO Master, Dialog PNIO Master Parameter
Die folgenden Adressen müssen zur Identifizierung des Masters der aktuellen
Umgebung entsprechend konfiguriert werden. Dazu kann der Cursor einfach
in das jeweilige Eingabefeld gesetzt und der Eintrag editiert werden:
● IP Addresse: IP-Adresse, Voreinstellung "192.168.0.1"
Beachten Sie in diesem Kapitel bei der Anpassung der IP-Adresse
auch die aktuellen "Addresseinstellungen für Slaves", die über ei‐
nen Scan-Vorgang in die Konfiguration eingefügt werden, um Dop‐
pelbelegungen zu vermeiden!
●
●
●
Bosch Rexroth AG
Inbetriebnahme und Bedienung
Subnetmaske: Subnetz-Maske, Voreinstel‐
lung "255.255.255.0"
Default Gateway: Standard-Gateway, Vor‐
einstellung "0.0.0.0"
Stationsname: Stationsname, Voreinstel‐
lung "controller"
177/673
