Funktionsmodule (nur IndraMotion MLC)

Bezugsachsen

Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung
● Umbenennen - hat hier keine Funktion

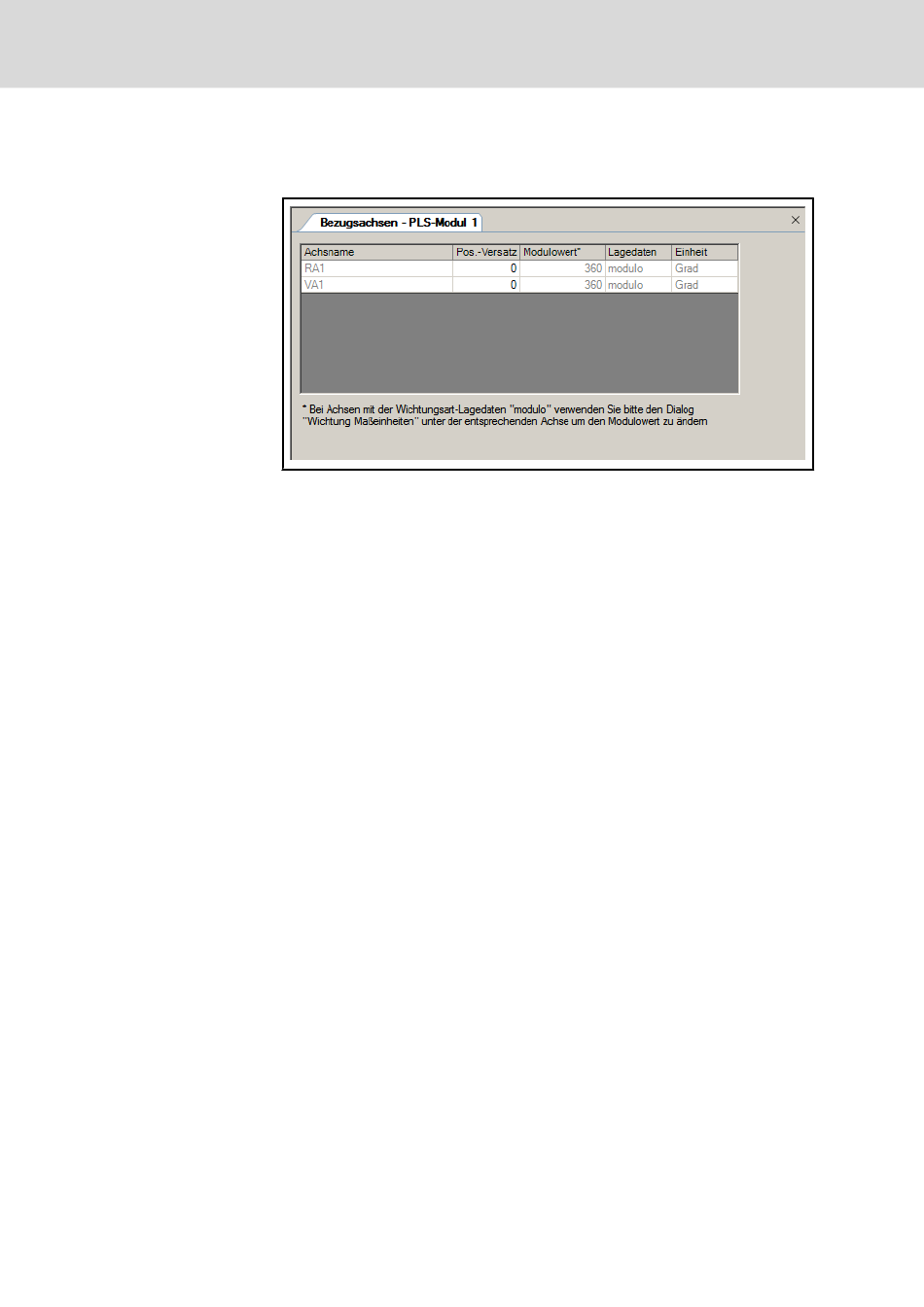

Abb.7-110: Überblick (Bezugs-)Achsen
Für jede Bezugsachse werden der Positionsversatz, der Modulowert, die Wich‐
tungsart der Lagedaten und die Einheit angezeigt.
Der Positionsversatz wird immer zur aktuellen Achsposition addiert. Er kann
direkt in die Tabelle eingetragen werden. Er ist somit für alle Nockenscheiben,
die durch die konkrete Achse angesteuert werden, gleich.
Die Änderung kann im MLC-Status BB vorgenommen werden. Die Nocken‐
scheibe / die Nockenscheiben der Achse "springen" ohne Berücksichtigung der
Hysterese.
Der Modulowert kann nur dann geändert werden, wenn die Wichtungsart der
Lagedaten „absolut" ist.
Ist die Wichtungsart der Lagedaten „Modulo", so ist für die Einstellung der Mo‐
dulowert der Dialog „Wichtung/ Maßeinheiten" unter der entsprechende Achse
vorgesehen.
Alle anderen Werte sind in diesem Dialog nicht veränderbar.
