136/673 Bosch Rexroth AG
Inbetriebnahme und Bedienung

Automatische IP-Adress-Generierung

Schnittstelle
Onboard SERCOS III
In Vorbereitung: Onboard
Realtime Ethernet
SERCOS III-Funktionsmodul
Bridge

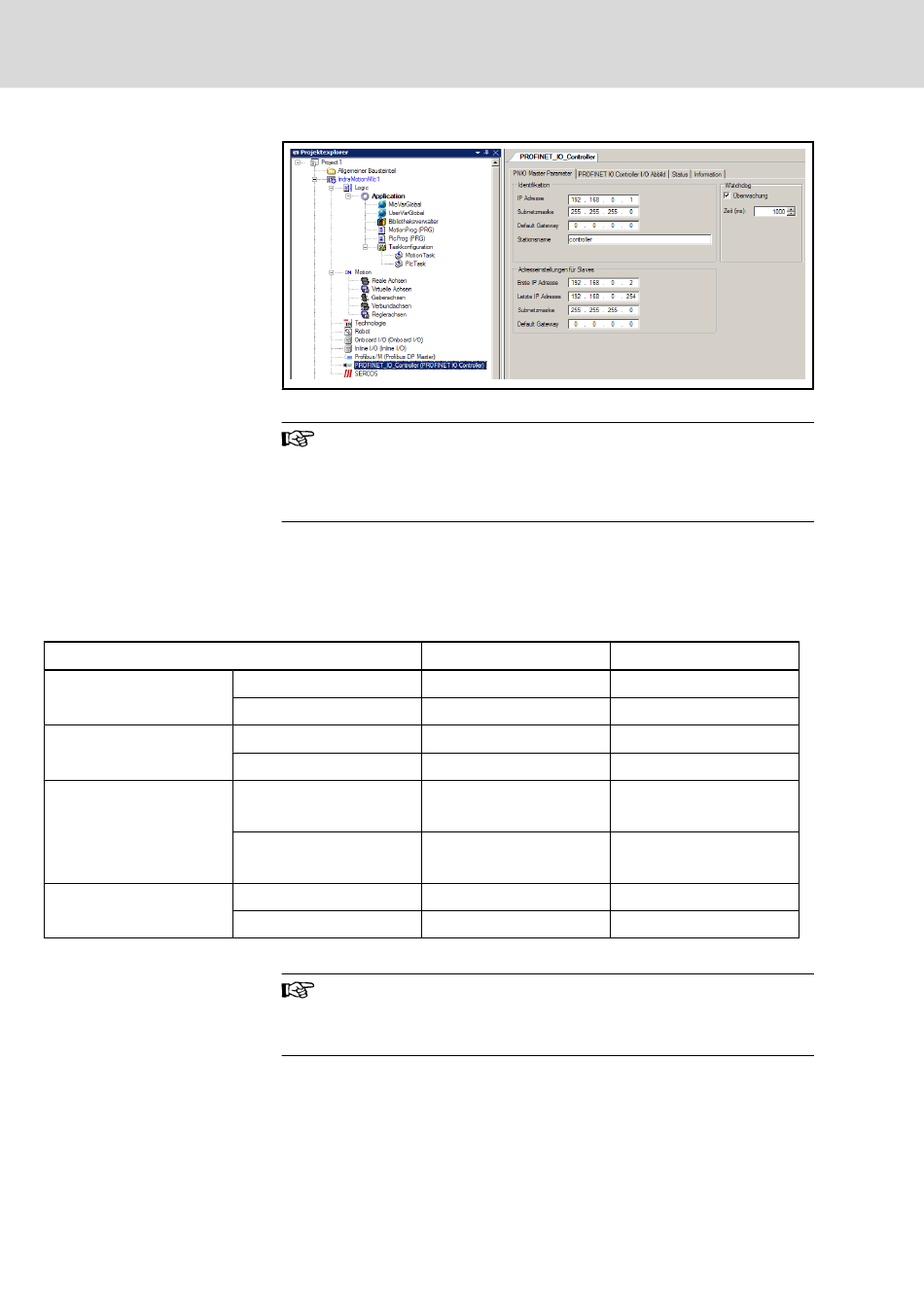

Abb.4-109: Onboard Realtime Ethernet PROFINET_IO_Controller Dialog
Ist für die Onboard Realtime Ethernet-Schnittstelle die Autoadress‐
generierung oder das Bridging aktiviert, so wird die IP-Adresse
automatisch der Schnittstelle zugeordnet. Die Adress-Einstellun‐
gen in den Onboard Realtime Ethernet Dialogen ist damit unwirk‐
sam.
Je nach Einstellung in C-0-0234 werden die IP-Adressen automatisch verge‐
ben (Ausnahme Engineering-Schnittstelle) um jedem IP-Teilnehmer der Auto‐
matisierungsanlage eine eindeutige IP-Adresse zuzuordnen. Die IP-Adressen
werden nach folgenden Regeln gebildet:
C-0-0031 = 0
C-0-0031 > 0
C-0-0031 = 0
C-0-0031 > 0
C2C Master
(C-0-0701 Bit1 = TRUE)
C2C Slave
(C-0-0701 Bit1 = FALSE)
C-0-0031 = 0
C-0-0031 > 0
Abb.4-110: Automatische IP-Adressen-Generierung der Steuerungsschnittstellen
In Vorbereitung: Die IP-Adresse in den IndraWorks -Dialogen
EtherNet/IP (Scanner bzw. Adapter), PROFINET (Controller bzw.
Device) ist nicht wirksam, wenn die automatische IP-Adressverga‐
be des Onboard Realtime Ethernet eingeschaltet ist.
DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung
Generierte IP-Adresse
172.16.254.254
172.16. <C-0-0031>.254
172.17.254.0
172.17. <C-0-0031>.254
172.16. 0.254
172.16.0.<C-0-0031>
172.31.254.254
172.31.<C-0-0031>.254
Generierte Subnet Mask
255.255.255.0
255.255.255.0
255.255.255.0
255.255.255.0
255.255.255.0
255.255.255.0
255.255.0.0
255.255.0.0
