Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung

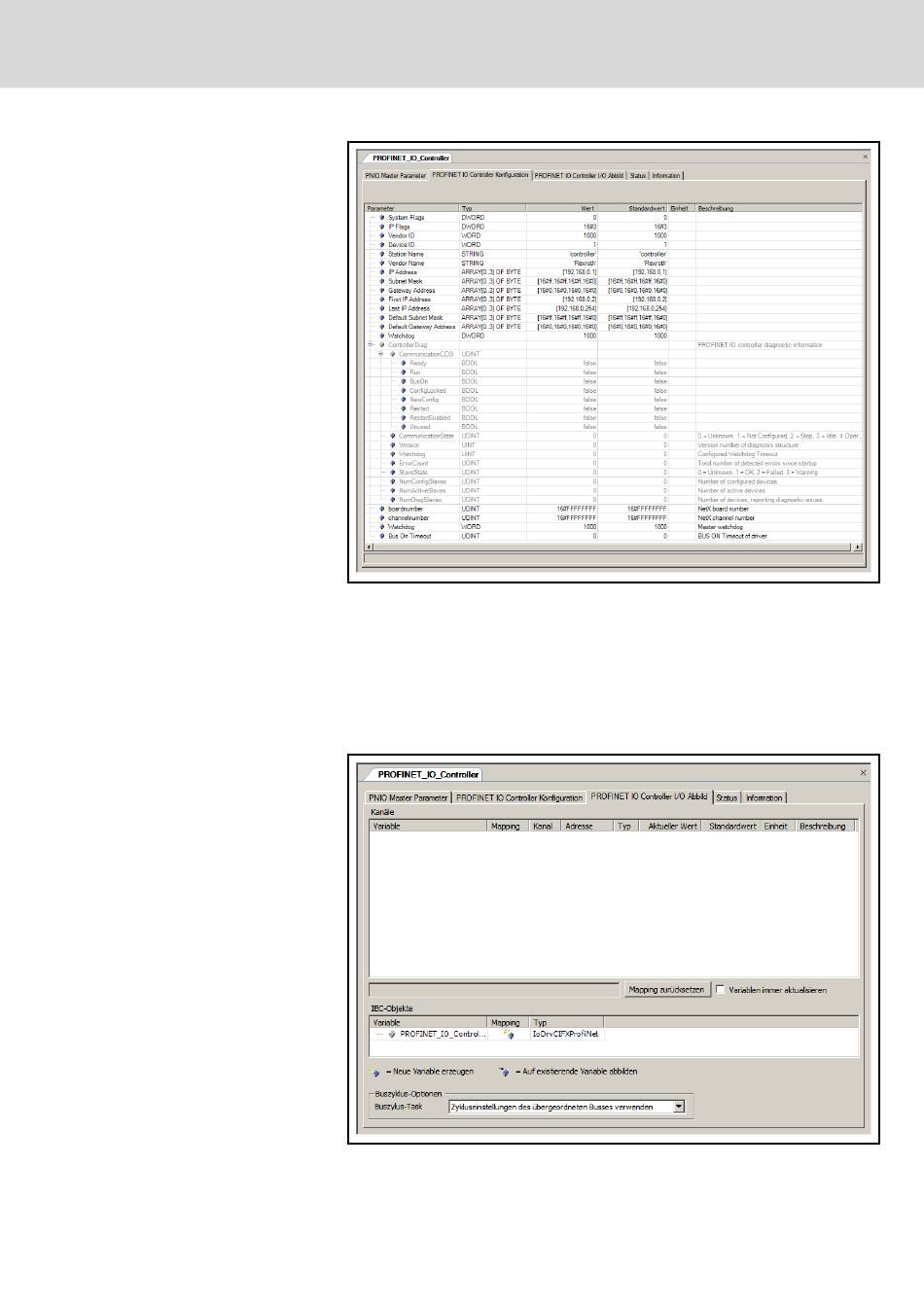

Abb.4-158: PROFINET IO Master, Dialog PROFINET IO-Controller Konfiguration
PROFINET IO-Controller I/O Abbild
Der Dialog "PROFINET IO-Controller I/O Abbild" ist Teil des "PROFINET IO-
Editors". Er dient dazu, die Ein- und Ausgänge des Masters auf Variablen des
Projekts abzubilden und somit die SPS zu kontrollieren, welche über das Ap‐
plikationsprogramm mit dem PROFINET-Master verbunden ist. Der
PROFINET IO-Controller selbst hat keine I/Os, deshalb werden in diesem Fall
auch keine I/Os im Abbild angezeigt.
Abb.4-159: PROFINET IO Master, Dialog PROFINET IO-Controller I/O Abbild
