Bosch Rexroth MLC 10VRS Funktionsbeschreibung Seite 175

DOK-IM*ML*-SYSTEM**V10-RE04-DE-P
Rexroth IndraMotion MLC/MLP 10VRS Funktionsbeschreibung
Module configuration

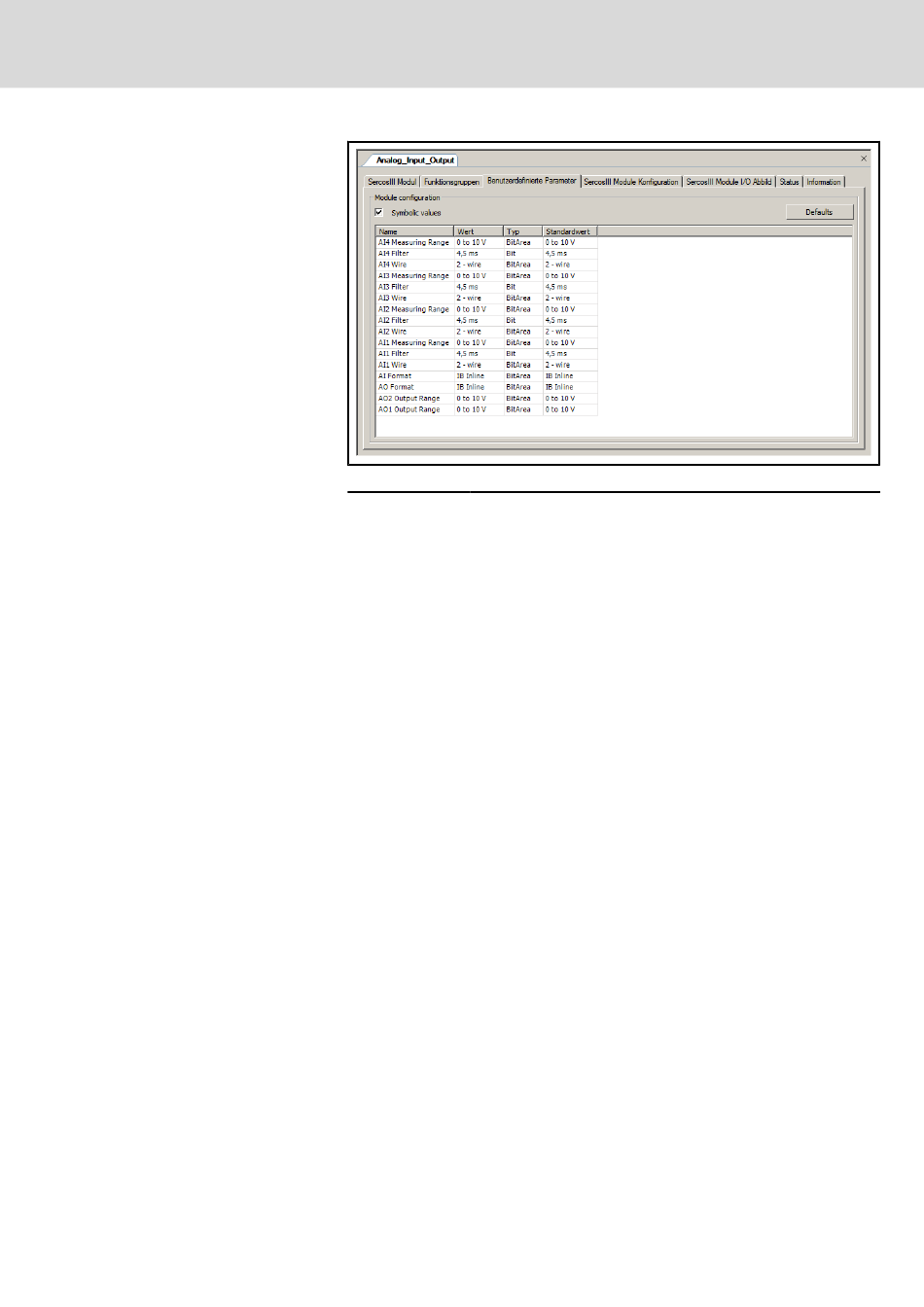

Abb.4-153: Dialog Benutzerdefinierte Parameter
Symbolic values: Wenn in der Gerätebeschreibungsdatei (SDDML-Datei) auch
symbolische Namen für die Parameter angegeben sind, kann die‐
se Option hier aktiviert werden, um diese symbolischen anstelle
der realen Werte in der Spalte "Wert" angezeigt zu bekommen.
Defaults: Über diese Schaltfläche werden die in der Tabelle angezeigten
Werte auf die Standard-Einstellung zurückgesetzt.
Name: Parametername, nicht editierbar.
Wert: Zunächst wird hier der Standardwert des Parameters angezeigt,
direkt oder als Angabe des entsprechenden Symbolnamens.
Wenn der Parameter bearbeitet werden kann, kann mit einem
Doppelklick oder mit der <Leertaste> auf das Tabellenfeld eine
Auswahlliste geöffnet werden, über die der Wert geändert werden
kann.
Typ: Datentyp des Parameters, nicht editierbar.
Standardwert: Von der Gerätebeschreibung definierter Standardwert, nicht edi‐
tierbar.
SERCOS III Module Konfiguration
Der Registerkartenreiter "SERCOS III Module Konfiguration" ist nur dann im
SERCOS III IO-Geräteeditor für ein Modul verfügbar, wenn unter Extras ▶ Op‐
tionen ▶ IndraLogic 2G ▶ Geräteeditor die Option "Generische Konfigurations‐
ansichten anzeigen" aktiviert ist. Er entspricht dem Dialog "..Konfiguration" für
andere Geräteobjekte, d. h. dient der Anzeige und Veränderung der geräte‐
spezifischen Parameter.
Bosch Rexroth AG 173/673
Inbetriebnahme und Bedienung
